Как рассчитать гипсокартон и профиль вручную
Расчёт гипсокартона сводится к трём величинам: площадь обшивки делят на площадь листа, стойки считают по длине конструкции и шагу каркаса, крепёж — по расходу на 1 м². Для стены 5 × 2,7 м (13,5 м²) с листом 1 200 × 2 500 мм получается 13,5 / 3 = 4,5, то есть 5 листов, 10 стоек с шагом 0,6 м и 230 саморезов TN 25. ГКЛ — гипсокартонный лист по ГОСТ 6266-97: гипсовый сердечник, оклеенный картоном; в отделке — толщиной 6,5, 9,5 или 12,5 мм. ПП 60×27 и ПС 50×50 — потолочный и стоечный профили каркаса, ПН — направляющий профиль, в который они вставляются по полу и потолку; прямой подвес крепит профиль к стене или перекрытию, «краб» соединяет основной и несущий профили потолка в одном уровне.
Листы и стойки каркаса
N = S × k / (w × h) с округлением вверх, где S — площадь конструкции, м²; k — слоёв обшивки (1 у облицовки и потолка, 2 у перегородки); w × h — размер листа, м. Стоек n = ⌈a / шаг⌉ + 1, где a — длина стены, м: стойки идут через шаг от одного угла, ещё одна стоит у второго угла
Порядок расчёта:
- Измерьте конструкцию: для облицовки и перегородки — длину стены и высоту помещения, для потолка — длину и ширину комнаты. Проёмы не вычитают: лист над дверью всё равно режется из целого. Если обшиваются все стены, посчитайте площадь стен комнаты без проёмов и разделите на высоту — получится суммарная длина для стоек.
- Разделите площадь обшивки на площадь листа и округлите вверх. У перегородки обшивка двусторонняя, площадь удваивается.
- Посчитайте стойки: длину стены разделите на шаг 0,6 м, округлите вверх и прибавьте одну: стойки идут через шаг от первого угла, последняя стоит у второго. Каждая стойка — целый профиль, поэтому при высоте 2,7 м берут профиль 3 м, при 3,2 м — 4 м. Направляющих нужно две длины стены — по полу и по потолку; они стыкуются, поэтому общий метраж делят на длину профиля и округляют вверх.
- Добавьте подвесы — по одному на каждые 0,8 м стойки плюс один; для потолка «крабы» — по одному на каждое пересечение основного и несущего профиля.
- Крепёж считайте по расходу на 1 м²: саморезы TN 25 — 17 шт для облицовки, 29 для перегородки, 23 для потолка; «клопы» LN 9 — по два на подвес и по два на каждый конец стойки; дюбели — через 0,5 м по направляющим плюс по два на подвес.
- Лента для швов — 1,2 м и шпаклёвка для швов — 0,3 кг на 1 м² обшивки. На листы, профиль и крепёж добавьте запас 10 %.

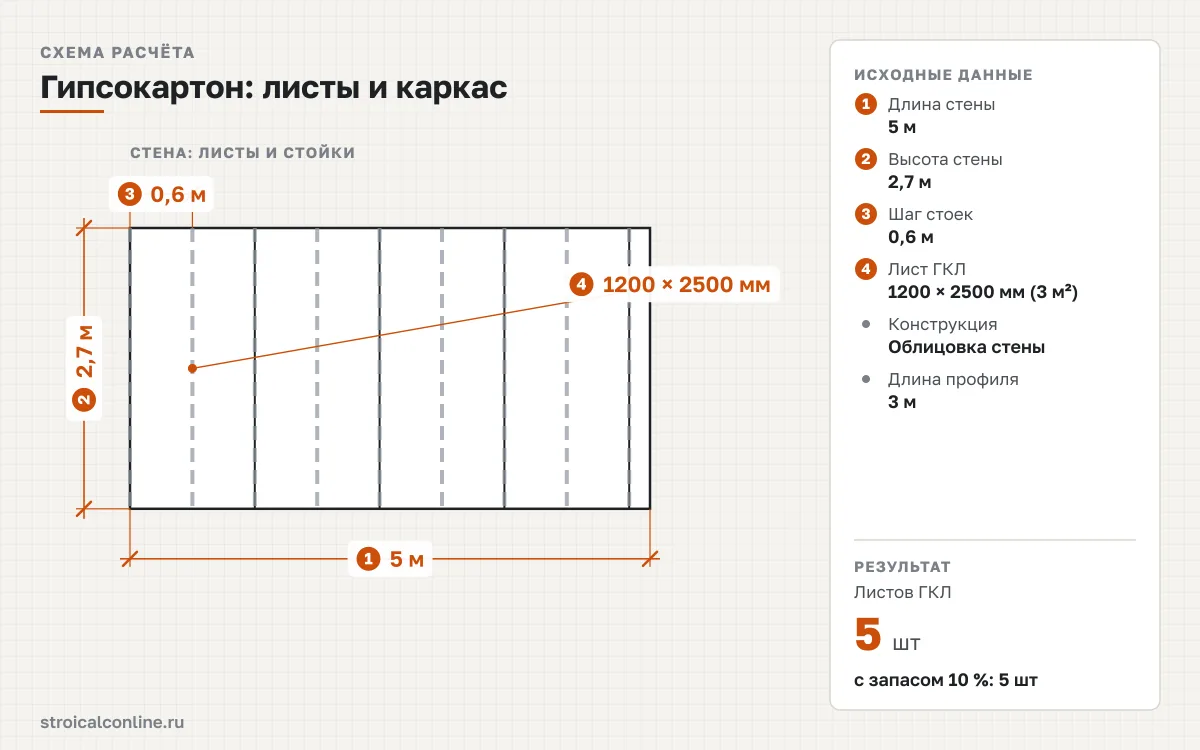

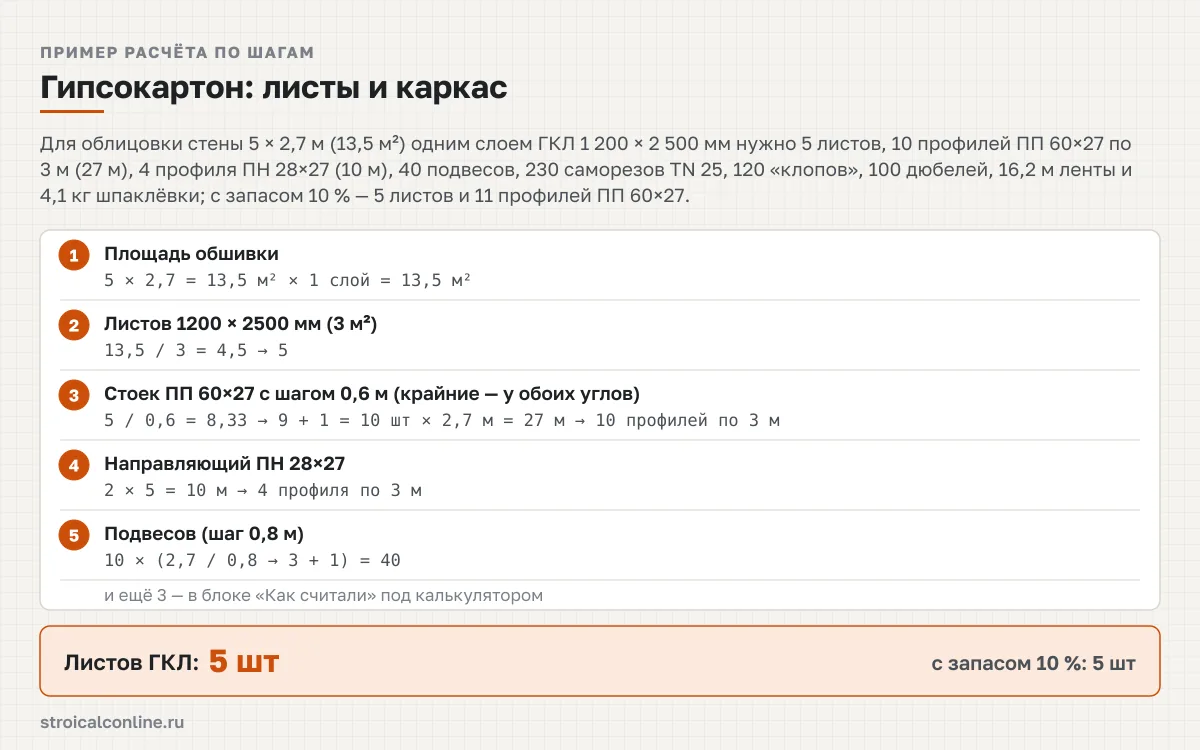

Пример: облицовка стены 5 × 2,7 м по системе Knauf С623 с листом 1 200 × 2 500 мм, шагом стоек 0,6 м и профилем 3 м. Площадь 5 × 2,7 = 13,5 м², листов 13,5 / 3 = 4,5 → 5. Стоек 5 / 0,6 = 8,33 → 9 + 1 = 10, каждая из одного профиля 3 м — 10 профилей ПП 60×27 (27 м). Направляющих 2 × 5 = 10 м → 4 профиля ПН 28×27. Подвесов 10 × (2,7 / 0,8 → 3 + 1) = 40. Саморезов TN 25 — 17 × 13,5 = 229,5 → 230; «клопов» 2 × 40 + 4 × 10 = 120; дюбелей 10 / 0,5 = 20 + 2 × 40 = 100. Ленты 1,2 × 13,5 = 16,2 м, шпаклёвки для швов 0,3 × 13,5 = 4,05 ≈ 4,1 кг. С запасом 10 % — 5 листов (4,5 × 1,1 = 4,95) и 11 профилей ПП. Та же стена как перегородка потребует вдвое больше листов — 27 / 3 = 9 — и 392 самореза TN 25 при том же каркасе из 10 стоек ПС 50×50 и 4 направляющих ПН 50×40.
Расчёт гипсокартона на потолок: основные и несущие профили
Одноуровневый потолок по системе Knauf П113 собирают из двух рядов профиля ПП 60×27. Основные профили идут вдоль длинной стороны с шагом 1,2 м на прямых подвесах через 0,8 м; несущие ложатся поперёк с шагом 0,5 м при ГКЛ 12,5 мм или 0,4 м при потолочном листе 9,5 мм и соединяются с основными «крабами». По периметру к стенам крепится направляющий ПН 28×27, подвесы к перекрытию — анкер-клиньями, поэтому в строке «Дюбели / анкеры» для потолка выводятся анкеры. Основных профилей — ширина потолка, делённая на 1,2 м, без дроби плюс один; несущих — длина, делённая на шаг, тоже без дроби плюс один — остаток короче шага опирается на направляющий по периметру. Листы кладут поперёк несущих, чтобы каждый стык пришёлся на профиль.
Расчёт материалов для потолка 5 × 3,6 м из ГКЛ 1 200 × 2 500 мм с шагом несущих 0,5 м: площадь 18 м², листов 18 / 3 = 6. Основных профилей ⌊3,6 / 1,2⌋ + 1 = 4 по 5 м — по два профиля 3 м на каждый; несущих ⌊5 / 0,5⌋ + 1 = 11 по 3,6 м — тоже по два. Всего 4 × 5 + 11 × 3,6 = 59,6 м, это 30 профилей ПП. Направляющих 2 × (5 + 3,6) = 17,2 м → 6 профилей ПН. Подвесов 4 × (⌊5 / 0,8⌋ + 1) = 28, «крабов» 4 × 11 = 44. Саморезов TN 25 — 23 × 18 = 414, «клопов» 2 × 28 + 4 × 11 = 100, анкеров 17,2 / 0,5 → 35 + 2 × 28 = 91; ленты 21,6 м и шпаклёвки для швов 5,4 кг. С запасом 10 % — 7 листов и 33 профиля ПП. Для комнаты с выступами сначала посчитайте площадь потолка, а в калькулятор подставьте длину и ширину описанного прямоугольника — раскладка профиля идёт по нему. При шаге несущих 0,6 м калькулятор считает, но предупреждает: лист прогнётся между профилями.
Размер листа гипсокартона и расход профиля на 1 м²: таблицы
Лист по ГОСТ 6266-97 выпускается шириной 600 и 1 200 мм, длиной от 2 000 до 4 000 мм и толщиной от 6,5 до 24 мм, но в продаже держат три размера — они и заданы в калькуляторе. Масса листа нужна для доставки и подъёма; значения для ГКЛ и ГВЛ есть в справочнике плотности строительных материалов.
| Лист, мм | Площадь, м² | Масса листа 12,5 мм, кг | На 10 м², шт | На 20 м², шт | На 30 м², шт | На 50 м², шт |
|---|---|---|---|---|---|---|
| 1 200 × 2 500 | 3 | 28,5 | 4 | 7 | 10 | 17 |
| 1 200 × 3 000 | 3,6 | 34,2 | 3 | 6 | 9 | 14 |
| 1 200 × 2 000 | 2,4 | 22,8 | 5 | 9 | 13 | 21 |
Листы округлены вверх до целого без запаса на подрезку; перегородка обшивается с двух сторон — площадь обшивки вдвое больше площади стены. Источник: ГОСТ 6266-97 (размеры); масса 1 м² листа 12,5 мм 9,5 кг/м² — ГОСТ 6266-97 (масса 1 м² листа)
Стеновой лист 12,5 мм держит шаг стоек 0,6 м и несущих профилей потолка 0,5 м; потолочный 9,5 мм легче, но требует шага 0,4 м; арочный 6,5 мм берут только для криволинейных участков.
| Толщина, мм | Применение | Шаг стоек стены, м | Шаг несущих профилей потолка, м | Масса 1 м², кг |
|---|---|---|---|---|
| 6,5 | Арочный (гибкий): криволинейные поверхности, радиусные потолки | — | — | 4,9 |
| 9,5 | Потолочный: одноуровневые и многоуровневые потолки | — | 0,4 | 7,2 |
| 12,5 | Стеновой: облицовки, перегородки, потолки при шаге 0,5 м | 0,6 | 0,5 | 9,5 |
Прочерк — лист для этой конструкции не применяется. Источник: ГОСТ 6266-97 (толщины); шаг каркаса — технические листы Knauf С623, С111, П113; масса 1 м² пропорциональна толщине: лист 12,5 мм — 9,5 кг/м², ГОСТ 6266-97 (масса 1 м² листа)
Расход на 1 м² ниже получен делением результата калькулятора для типовой стены 5 × 2,7 м и потолка 5 × 3,6 м на их площадь, поэтому строка облицовки совпадает с расчётом по умолчанию. Профиля на квадратный метр потолка уходит в полтора с лишним раза больше, чем на стену — два ряда профилей. При других размерах доля крайних стоек и направляющих меняется — считайте свою комнату в калькуляторе.
| Конструкция | Система, шаг | Обшивка, м² | ПС / ПП, м | ПН, м | Подвесы, шт | «Крабы», шт | TN 25, шт | LN 9, шт | Дюбели, шт | Лента, м | Шпаклёвка, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Облицовка стены | Knauf С623, шаг 0,6 м | 1 | 2 | 0,74 | 2,96 | 0 | 17 | 8,89 | 7,41 | 1,2 | 0,3 |
| Перегородка | Knauf С111, шаг 0,6 м | 2 | 2 | 0,74 | 0 | 0 | 29 | 2,96 | 2,3 | 2,4 | 0,6 |
| Потолок | Knauf П113, шаг 0,5 м | 1 | 3,31 | 0,96 | 1,56 | 2,44 | 23 | 5,56 | 5,06 | 1,2 | 0,3 |
Расход на 1 м² получен делением результата калькулятора для типовой конструкции на её площадь; при других размерах расход профиля, подвесов и дюбелей на 1 м² меняется — используйте калькулятор. Источник: ГОСТ 6266-97 «Листы гипсокартонные. Технические условия» — размеры листа (ширина 600 и 1200 мм, длина 2000–4000 мм с шагом 50 мм, толщина 6,5–24 мм) и масса 1 м² (не более 1,0 кг на 1 мм толщины для ГКЛ); шаг стоек 400/600 мм, обшивка перегородок с двух сторон, крепление направляющих с шагом не более 1 м — СП 163.13330.2012; расход саморезов TN 25 (17 / 29 / 23 шт на 1 м² конструкции), армирующей ленты 1,2 м и шпаклёвки 0,3 кг на 1 м² обшивки, шаг основных профилей потолка 1,2 м — технические листы Knauf С623 (облицовка), С111 (перегородка), П113 (потолок); шаг подвесов 0,8 м и дюбелей 0,5 м — консервативная практика монтажа (Knauf допускает до 1,5 м и 1 м); размеры типовых конструкций и площади обшивки — параметры расчёта, не норма
Что учесть при расчёте
- Запас. Подрезка у проёмов, углов и коробов съедает 10 % листа при простой геометрии и до 15 % в комнатах с нишами и скосами. Профиль режется в отход меньше, но 10 % на брак и стыковку нужны — калькулятор показывает обе цифры.
- Раскладка листов. Листы ставят вертикально, стыки — только на стойках, соседние ряды сдвигают минимум на одну стойку. При высоте 2,7 м лист 2 500 мм даёт добавочную полосу 200 мм и лишний шов на каждом листе; лист 3 000 мм дороже, но швов и шпаклёвки меньше.
- Двухслойная обшивка. Для звукоизоляции и жёсткости перегородки обшивают в два слоя с каждой стороны: листы, лента и шпаклёвка удваиваются, для второго слоя берут саморезы TN 35, а швы сдвигают относительно первого.
- Шаг стоек 0,4 м. Под плитку, тяжёлые полки и кухонные шкафы, а также при высоте перегородки больше 3 м стойки ставят через 0,4 м; под бойлер и раковину закладывают траверсы или брус между стойками.
- Проёмы в перегородке. Дверную коробку обрамляют усиленными стойками — ПС с вложенным брусом или профилем UA — и перемычкой из ПН; листов не вычитают, профиль на обрамление добавляют по месту.
- Уплотнительная лента. Под направляющие и крайние стойки клеят полиуретановую ленту длиной, равной длине ПН плюс две высоты стены; без неё перегородка передаёт звук на перекрытие.
- Влажные и пожароопасные помещения. В ванной и на кухне применяют влагостойкий ГКЛВ, у печей и в котельной — огнестойкий ГКЛО; размеры и расход те же.
- Отделка после монтажа. Лента и шпаклёвка для швов уже учтены, но под покраску нужен сплошной финишный слой: его считают по расходу шпаклёвки на 1 м², а грунтовку и клей — по нормам расхода материалов на отделочные работы.
Нормативные документы
- ГОСТ 6266-97 «Листы гипсокартонные. Технические условия»
- ГОСТ 32614-2012 «Плиты гипсовые строительные. Технические условия»
- СП 163.13330.2012 «Конструкции с применением гипсокартонных и гипсоволокнистых листов. Правила проектирования и монтажа»
- СП 71.13330.2017 «Изоляционные и отделочные покрытия»
- Расход саморезов, ленты и шпаклёвки — технические листы Knauf С623 (облицовки), С111 (перегородки), П113 (потолки); нормативами не задаётся
