Как пользоваться расчётами фундамента
Расчёт фундамента идёт от геометрии дома к материалам: сначала выбирают тип основания и сечение, потом считают бетон, арматуру, опалубку и подготовку под подошвой. Все три калькулятора категории работают по одной схеме — размеры по наружным граням, сечение ленты или толщина плиты, диаметр и шаг арматуры на входе — и выдают объём бетона в кубометрах, арматуру в метрах, штуках и килограммах, доску на опалубку в штуках и кубах, к штучным материалам прибавляется запас 10 %.

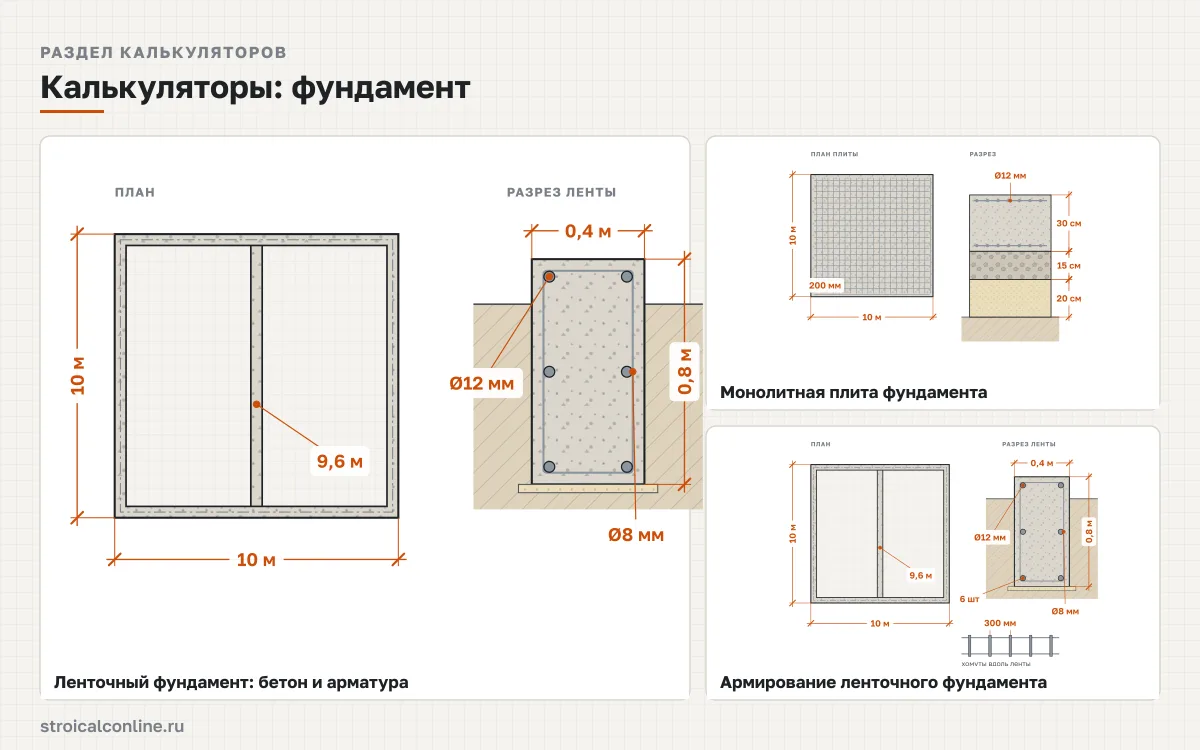

Для дома с подвалом или цоколем на нормальном грунте нужен калькулятор ленточного фундамента: он считает длину ленты по оси с учётом углов и внутренних стен, объём бетона, продольные стержни и хомуты по правилу «4 или 6 стержней», площадь щитов и доску 25×150. Для типового дома 10×10 м с лентой 0,4×0,8 м получается 15,36 м³ бетона и 433 кг арматуры; сколько кубов бетона на фундамент 10 на 10 при другом сечении, показывает таблица на странице инструмента. Там же выполняется расчёт опалубки для ленточного фундамента по высоте цокольной части: заглублённую часть ленты бетонируют в траншею без щитов.
На слабых и пучинистых грунтах, при высокой воде и под тяжёлые стены выбирают плиту. Расчёт монолитной плиты фундамента даёт объём бетона по площади и толщине, число стержней в двух направлениях для одной или двух сеток, песчаную подушку и щебёночную подготовку в кубах и тоннах, доску на опалубку по периметру. Толщина плитного фундамента для дома в один-два этажа — 20–30 см; плита 10×10 м толщиной 30 см требует 30 м³ бетона и около 2 т арматуры Ø12 при ячейке 200 мм.
Арматуру для ленты, ростверка или монолитной балки считают отдельно, когда сечение и схема армирования уже заданы проектом. Расчёт арматуры для фундамента принимает число продольных стержней, диаметры продольной и поперечной арматуры, шаг хомутов и длину стержня в продаже (11,7 или 6 м), а выдаёт число стержней к покупке, массу в килограммах и тоннах и вязальную проволоку; попутно проверяются минимальный процент армирования и шаг хомутов по СП 63.13330. Если известны только диаметр и общая длина, массу даст калькулятор веса арматуры по диаметру.
Полученный объём бетона — исходная величина для остальных расчётов стройки. Состав бетона по марке переводит кубометры в цемент, песок, щебень и воду для ленты М250–М300, количество мешков цемента округляет закупку до целых мешков, а для ленты с эркерами и ступенчатой плиты объём удобнее набирать по участкам через расчёт объёма бетона. Масса песка и щебня в подушке считается по насыпной плотности из справочника плотности материалов.
Порядок работы с категорией:
- Выберите тип основания по грунту и стенам: лента — для нормальных грунтов и домов с цоколем, плита — для слабых и пучинистых грунтов.
- Задайте размеры дома по наружным граням, сечение ленты или толщину плиты, диаметр и шаг арматуры.
- Получите бетон, арматуру, опалубку и подготовку; проверьте предупреждения о минимальном армировании и шаге хомутов.
- Переведите результат в единицы закупки: бетон — с округлением до 0,5 м³, арматуру — в целые стержни и тонны, доску — в штуки с запасом на подрезку.
Нормативная база
Глубину заложения и требования к основанию задаёт СП 22.13330.2016, проектирование фундаментов малоэтажных домов — СП 50-101-2004. Армирование — минимальный процент, шаг стержней, защитный слой и нахлёсты — нормирует СП 63.13330.2018, производство арматурных и опалубочных работ — СП 70.13330.2012. Масса 1 м и площадь сечения стержней взяты из сортамента ГОСТ 5781-82, классы арматуры А240–А500С — из ГОСТ 34028-2016, требования к бетону — из ГОСТ 26633-2015, размеры доски для опалубки — из ГОСТ 24454-80. Все таблицы на страницах категории построены на этих документах, источник указан под каждой таблицей.
