Как рассчитать арматуру для фундамента вручную
Масса арматуры для ленточного фундамента складывается из продольных стержней и хомутов: длина ленты по оси умножается на число стержней в сечении и на коэффициент нахлёста 1,1, хомуты считаются по шагу и периметру сечения, а метры каждого диаметра переводятся в килограммы через массу 1 м по сортаменту. Для ленты 10×10 м с внутренней стеной 9,6 м и сечением 0,4×0,8 м при шести стержнях Ø12 и хомутах Ø8 через 300 мм нужно 433 кг арматуры — 28 стержней Ø12 по 11,7 м и 40 стержней Ø8 на 160 хомутов.
Продольная арматура, хомуты и общая масса
P = 2 × (L + W) − 4 × b + ΣL_вн; L_пр = P × n × 1,1; N_х = P / s; m = L_пр × m₁(d) + N_х × 2 × (b + h) × m₁(d_х)
Здесь L и W — размеры фундамента по наружным граням, b и h — ширина и высота ленты, ΣL_вн — суммарная длина внутренних лент, n — число продольных стержней в сечении, s — шаг хомутов в метрах, m₁ — масса 1 м стержня выбранного диаметра. Хомут — замкнутый поперечный стержень, который связывает продольные пояса в пространственный каркас; его длина принята равной периметру сечения ленты, потому что запас на крюки компенсирует защитный слой бетона.
Порядок расчёта:
- Найдите длину ленты по оси: наружный периметр минус четыре ширины ленты (иначе углы считаются дважды) плюс внутренние ленты. Внутренняя стена короче наружного размера на ширину ленты, потому что опирается на наружную ленту с обоих концов. Бетон, опалубку и арматуру по фиксированному правилу «4 или 6 стержней» одновременно даёт расчёт ленточного фундамента — длина ленты там считается так же.
- Задайте число продольных стержней. Типовое правило: 4 стержня при высоте ленты до 0,6 м, 6 — выше; их раскладывают в два ряда — верхний и нижний, по 2–3 стержня в каждом. Умножьте длину ленты на число стержней и на 1,1 — это метры продольной арматуры с нахлёстами.
- Посчитайте хомуты: длину ленты разделите на шаг и округлите вверх. Длина одного хомута — 2 × (b + h), число хомутов умножьте на неё.
- Переведите метры в стержни: продольные — метры, делённые на длину стержня 11,7 или 6 м, с округлением вверх; для хомутов сначала найдите, сколько хомутов выходит из одного стержня (11,7 / 2,4 = 4 целых), и разделите число хомутов на это значение.
- Переведите метры в килограммы по сортаменту, сложите продольную арматуру и хомуты, добавьте проволоку — 0,3 м на каждый узел пересечения хомута с продольным стержнем — и запас 5–10 %.

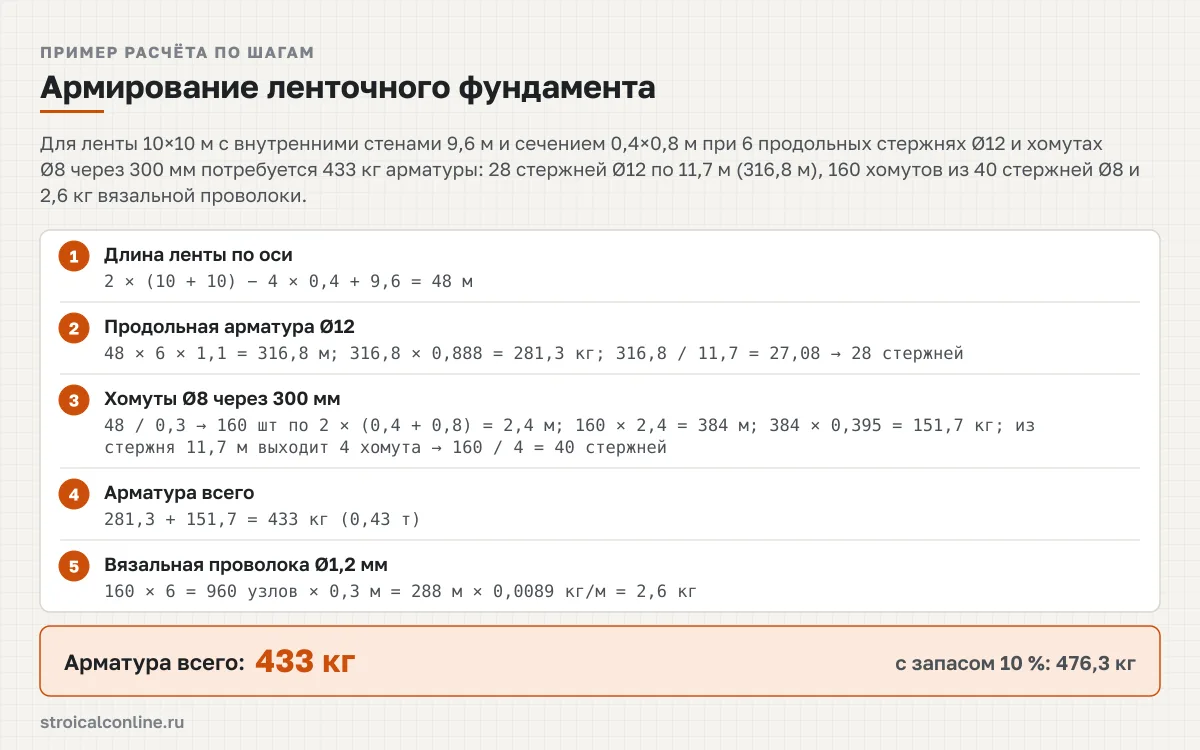

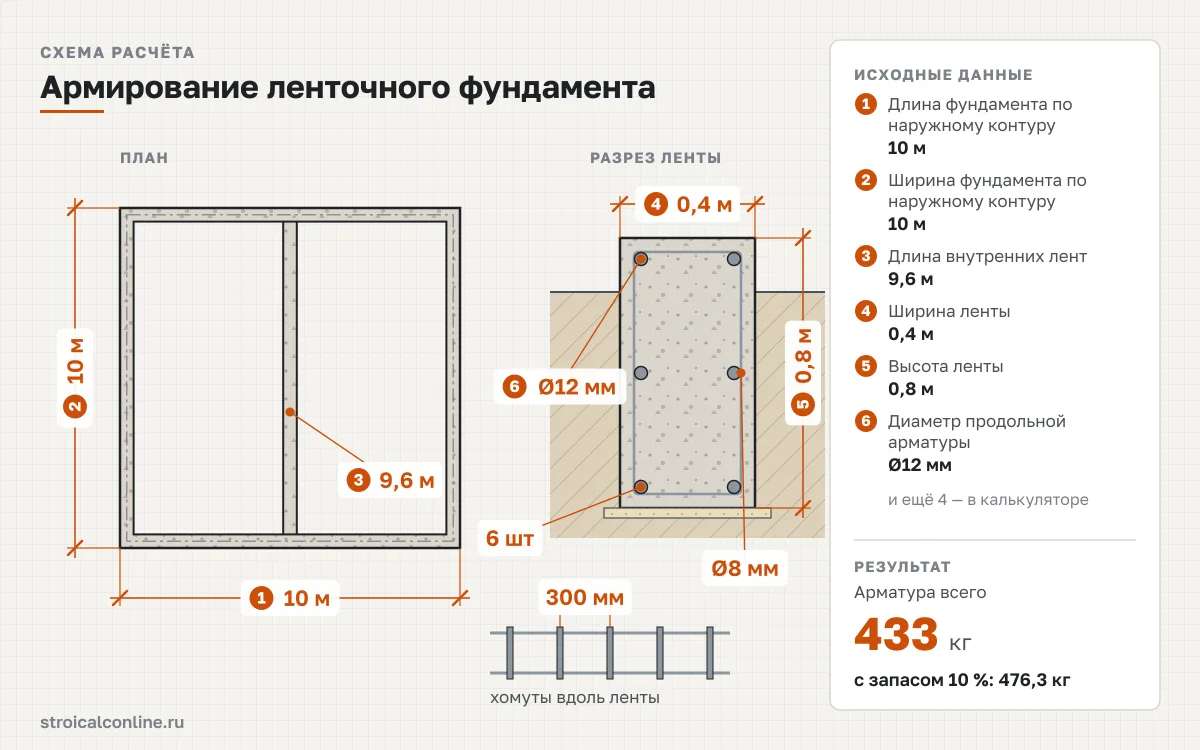

Пример: лента 10×10 м сечением 0,4×0,8 м с внутренней стеной 9,6 м, шесть стержней Ø12, хомуты Ø8 через 300 мм. Длина ленты по оси: 2 × (10 + 10) − 4 × 0,4 + 9,6 = 48 м. Продольная арматура: 48 × 6 × 1,1 = 316,8 м; при массе 0,888 кг/м для Ø12 это 281,3 кг; 316,8 / 11,7 = 27,08, к покупке 28 стержней. Хомуты: 48 / 0,3 = 160 шт по 2 × (0,4 + 0,8) = 2,4 м, всего 384 м; при 0,395 кг/м для Ø8 это 151,7 кг; из стержня 11,7 м выходит 4 хомута, значит 160 / 4 = 40 стержней. Итого 281,3 + 151,7 = 433 кг, или 0,43 т. Проволока: 160 × 6 = 960 узлов × 0,3 м = 288 м, при 0,0089 кг/м — 2,6 кг. С запасом 10 % к заказу 476 кг арматуры и 2,8 кг проволоки.
Расчёт арматуры для фундамента по таблицам: стержней в тонне и расход на 1 п. м
Все массы ниже — теоретические, по ГОСТ 5781-82: масса 1 м равна площади сечения, умноженной на плотность стали 7 850 кг/м³. Полный сортамент арматуры с площадями сечений нужен для проверки процента армирования; для покупки достаточно массы стержня и числа стержней в тонне. Вес 1 метра арматуры любого диаметра и пересчёт метров в килограммы даёт отдельный калькулятор.
| Диаметр, мм | Масса 1 м, кг | Стержень 11,7 м, кг | Стержень 6 м, кг | Стержней 11,7 м в тонне | Метров в тонне |
|---|---|---|---|---|---|
| 6 | 0,222 | 2,6 | 1,33 | 385 | 4 505 |
| 8 | 0,395 | 4,62 | 2,37 | 216 | 2 532 |
| 10 | 0,617 | 7,22 | 3,7 | 138 | 1 621 |
| 12 | 0,888 | 10,39 | 5,33 | 96 | 1 126 |
| 14 | 1,21 | 14,16 | 7,26 | 70 | 826 |
| 16 | 1,58 | 18,49 | 9,48 | 54 | 633 |
| 18 | 2 | 23,4 | 12 | 42 | 500 |
| 20 | 2,47 | 28,9 | 14,82 | 34 | 405 |
| 22 | 2,98 | 34,87 | 17,88 | 28 | 336 |
| 25 | 3,85 | 45,05 | 23,1 | 22 | 260 |
| 28 | 4,83 | 56,51 | 28,98 | 17 | 207 |
| 32 | 6,31 | 73,83 | 37,86 | 13 | 158 |
Стержней в тонне — целых, с округлением вниз; фактическая масса партии отличается от теоретической в пределах допусков ГОСТ. Источник: ГОСТ 5781-82
Расход продольной арматуры считают на 1 погонный метр ленты: число стержней, умноженное на 1,1, даёт метры, а масса зависит от диаметра. Умножьте строку на длину ленты по оси — получите продольную арматуру всего фундамента.
| Диаметр, мм | Масса 1 м, кг | 4 стержня: метров на 1 п. м | 4 стержня: кг на 1 п. м | 6 стержней: метров на 1 п. м | 6 стержней: кг на 1 п. м | 8 стержней: метров на 1 п. м | 8 стержней: кг на 1 п. м |
|---|---|---|---|---|---|---|---|
| 8 | 0,395 | 4,4 | 1,74 | 6,6 | 2,61 | 8,8 | 3,48 |
| 10 | 0,617 | 4,4 | 2,71 | 6,6 | 4,07 | 8,8 | 5,43 |
| 12 | 0,888 | 4,4 | 3,91 | 6,6 | 5,86 | 8,8 | 7,81 |
| 14 | 1,21 | 4,4 | 5,32 | 6,6 | 7,99 | 8,8 | 10,65 |
| 16 | 1,58 | 4,4 | 6,95 | 6,6 | 10,43 | 8,8 | 13,9 |
| 18 | 2 | 4,4 | 8,8 | 6,6 | 13,2 | 8,8 | 17,6 |
| 20 | 2,47 | 4,4 | 10,87 | 6,6 | 16,3 | 8,8 | 21,74 |
Метров на 1 п. м = число стержней × 1,1; масса = метры × масса 1 м по сортаменту. Источник: ГОСТ 5781-82 (масса 1 м); нахлёст 10 % — допущение расчёта на этой странице
Хомуты на 1 п. м ленты зависят только от сечения и шага: при шаге 300 мм на метр ленты приходится 3,33 хомута. Для ленты 0,4×0,8 м с хомутами Ø8 это около 3,2 кг на метр — около трети всей массы каркаса, поэтому шаг хомутов заметно влияет на итог.
| Сечение ленты b×h, м | Длина хомута, м | Хомутов на 1 п. м, шт | Арматуры на 1 п. м, м | Ø6, кг на 1 п. м | Ø8, кг на 1 п. м | Ø10, кг на 1 п. м |
|---|---|---|---|---|---|---|
| 0,3 × 0,5 | 1,6 | 3,33 | 5,33 | 1,18 | 2,11 | 3,29 |
| 0,3 × 0,6 | 1,8 | 3,33 | 6 | 1,33 | 2,37 | 3,7 |
| 0,4 × 0,6 | 2 | 3,33 | 6,67 | 1,48 | 2,63 | 4,11 |
| 0,4 × 0,8 | 2,4 | 3,33 | 8 | 1,78 | 3,16 | 4,94 |
| 0,4 × 1,0 | 2,8 | 3,33 | 9,33 | 2,07 | 3,69 | 5,76 |
| 0,5 × 0,8 | 2,6 | 3,33 | 8,67 | 1,92 | 3,42 | 5,35 |
| 0,5 × 1,0 | 3 | 3,33 | 10 | 2,22 | 3,95 | 6,17 |
| 0,5 × 1,2 | 3,4 | 3,33 | 11,33 | 2,52 | 4,48 | 6,99 |
| 0,6 × 1,0 | 3,2 | 3,33 | 10,67 | 2,37 | 4,21 | 6,58 |
| 0,6 × 1,2 | 3,6 | 3,33 | 12 | 2,66 | 4,74 | 7,4 |
| 0,6 × 1,5 | 4,2 | 3,33 | 14 | 3,11 | 5,53 | 8,64 |
Длина хомута принята равной периметру сечения ленты: запас на крюки компенсирует защитный слой бетона. Источник: ГОСТ 5781-82 (масса 1 м); типовой шаг 300 мм и длина хомута по периметру сечения — допущения расчёта на этой странице
Расчёт арматуры на плиту и ростверк
Монолитная плита армируется иначе: две сетки из стержней в обоих направлениях с ячейкой 150–200 мм, без хомутов, но с П-образными элементами по торцам и подставками-«лягушками» между сетками. Число стержней в каждом направлении — размер плиты, делённый на ячейку, плюс один; общая длина — сумма по двум направлениям и двум сеткам с нахлёстом 10 %. Такой расчёт вместе с бетоном, подушкой и опалубкой делает калькулятор плитного фундамента. Ростверк по сваям или столбам считают как ленту: те же продольные пояса и хомуты, плюс выпуски из каждой опоры.
Что учесть при расчёте
- Нахлёст 10 % — усреднённый запас. Длина одного стыка внахлёстку для А500С — 30–40 диаметров, для Ø12 это 360–480 мм; при стержнях 11,7 м на стыки уходит меньше 5 %, остальное — Г- и П-образные усиления углов и примыканий, отгибы и обрезки. При стержнях 6 м стыков вдвое больше, и запас лучше поднять до 15 %.
- Углы и примыкания внутренних стен. Продольные стержни в углах не стыкуют встык — их гнут Г-образно с выпуском не менее 40 диаметров на каждую сторону или ставят отдельные угловые элементы. Хомуты в углах и на примыканиях ставят вдвое чаще, чем в пролёте: это ещё 3–5 % к массе хомутов.
- Защитный слой бетона. По СП 63.13330.2018 для фундаментов он составляет 40 мм при бетонной подготовке и 70 мм без неё. Каркас должен помещаться в сечение с этим отступом, поэтому ленту уже 300 мм для несущих стен не делают, а хомут гнут по размеру сечения минус два защитных слоя.
- Чётное число стержней. Каркас ленты симметричен: одинаковое число стержней в верхнем и нижнем ряду — 4, 6 или 8. По СП 63.13330.2018 в изгибаемых элементах высотой более 700 мм у боковых граней ставят конструктивные продольные стержни с расстоянием между ними по высоте не более 400 мм, поэтому шесть стержней в ленте высотой 0,8–1,2 м раскладывают в три ряда по два, а в более высокой ленте добавляют ряды; на массу это не влияет — калькулятор считает по общему числу стержней.
- Шаг хомутов. Для лент частных домов принимают 200–300 мм; по СП 63.13330.2018 шаг поперечной арматуры на участках, где поперечную силу воспринимает бетон, не должен превышать 0,75 рабочей высоты сечения и 500 мм. Калькулятор сравнивает шаг с 0,75 полной высоты ленты и с 500 мм и предупреждает о превышении.
- Класс и диаметр. Для продольных стержней используют А500С или А400 (А-III) — масса 1 м одинакова, сортамент общий; гладкую А240 берут для хомутов. Сварка каркаса допустима лишь для свариваемых классов с индексом С, поэтому каркасы для дома обычно вяжут проволокой.
- Грунты и границы применения. Правило «4 или 6 стержней» и диаметры Ø10–16 — практика для лент частных домов на нормальных грунтах. На слабых, насыпных, пучинистых и водонасыщенных грунтах, а также под тяжёлые стены армирование назначают расчётом по СП 63.13330 и СП 22.13330 по данным инженерно-геологических изысканий участка. Расход стали 25–40 кг на кубометр ленты — лишь проверка порядка величин, объём бетона для неё даёт расчёт бетона на фундамент.
- Заказ в тоннах. Металлобазы продают арматуру по массе, а не по стержням, а фактическая масса 1 м по ГОСТ 5781-82 может отличаться от теоретической на 3–9 % в зависимости от диаметра (у тонких стержней допуск больше); перевести килограммы в тонны нужно с запасом, а при приёмке сверить число стержней по накладной с расчётом.
Нормативные документы
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (минимальный процент армирования, шаг поперечной арматуры, защитный слой)
- ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» (масса 1 м и площадь сечения по диаметрам, длины стержней)
- ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций. Технические условия» (классы А240, А400, А500С)
- ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения» (вязальная проволока Ø1,2 мм)
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (арматурные работы, стыки внахлёстку)
