Как рассчитать ленточный фундамент вручную

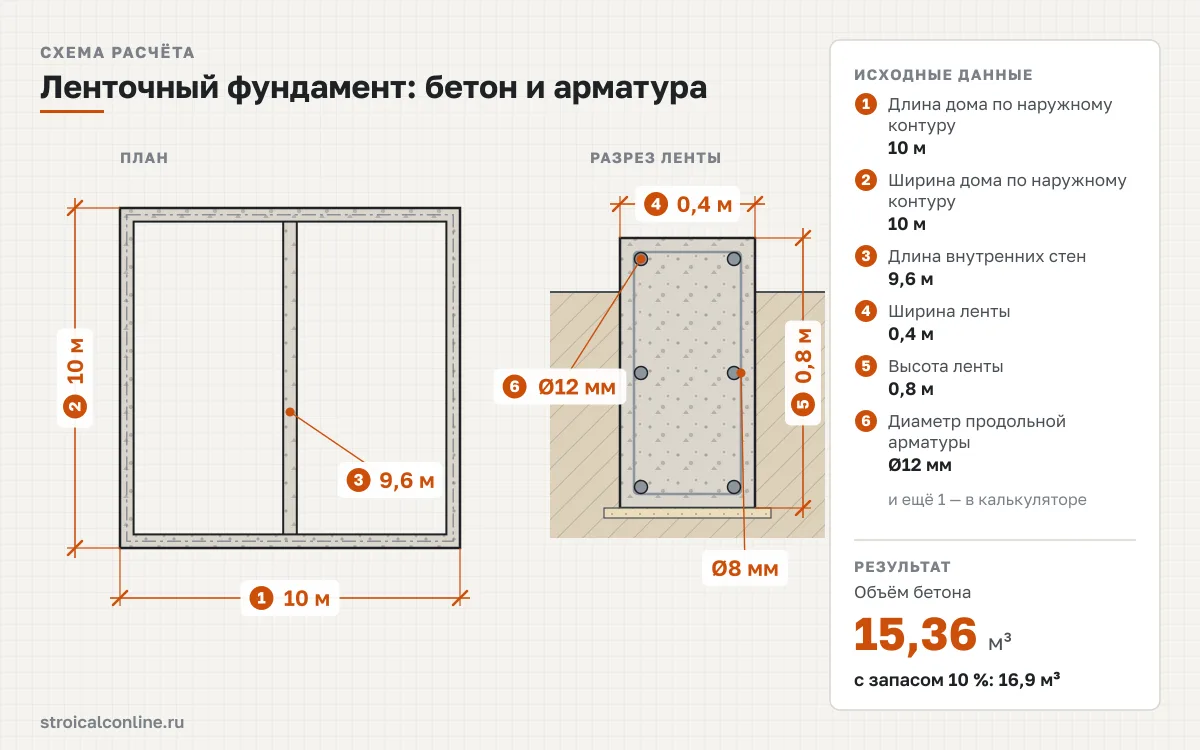

Объём бетона ленточного фундамента равен длине ленты по оси, умноженной на ширину и высоту её сечения: V = P × b × h. Длина ленты по оси — это длина средней линии всех лент: наружный периметр дома минус четыре ширины ленты (иначе углы считаются дважды) плюс суммарная длина внутренних стен. Для дома 10×10 м с внутренней стеной 9,6 м и лентой 0,4×0,8 м длина по оси составляет 48 м, а бетона нужно 48 × 0,4 × 0,8 = 15,36 м³ без запаса.
Длина ленты по оси и объём бетона
P = 2 × (L + W) − 4 × b + ΣL_вн; V = P × b × h
Здесь L и W — длина и ширина дома по наружным граням ленты, b — ширина ленты, h — её высота от подошвы до верха цоколя, ΣL_вн — суммарная длина внутренних лент между внутренними гранями наружной. Внутренняя стена короче наружного размера дома на ширину ленты, потому что с обоих концов опирается на наружную ленту.
Порядок расчёта:
- Найдите длину ленты по оси. Периметр дома 10×10 м — 40 м, минус 4 × 0,4 = 1,6 м на углы, плюс внутренняя стена 9,6 м: P = 48 м. Если внутренних стен несколько, сложите их длины.
- Умножьте длину на сечение: V = 48 × 0,4 × 0,8 = 15,36 м³. Это объём заказа у завода или замеса; какая марка нужна и сколько на неё уйдёт цемента, показывает расчёт состава бетона на 1 м³. Для ленты частного дома обычно берут М250–М300.
- Посчитайте продольную арматуру. При высоте ленты до 0,6 м в сечении 4 стержня (по два сверху и снизу), выше 0,6 м — 6, в три ряда. Длина стержней равна P × n × 1,1, где 1,1 учитывает нахлёст 10 % на стыках и угловых элементах: 48 × 6 × 1,1 = 316,8 м. Масса — по сортаменту: для Ø12 это 316,8 × 0,888 = 281,3 кг.
- Посчитайте хомуты. Их ставят через 0,3 м: 48 / 0,3 = 160 шт. Длина одного хомута принимается равной периметру сечения ленты 2 × (0,4 + 0,8) = 2,4 м — запас на загибы компенсирует защитный слой. Итого 160 × 2,4 = 384 м арматуры Ø8, или 384 × 0,395 = 151,7 кг. Всего арматуры 281,3 + 151,7 = 433 кг.
- Посчитайте опалубку. Щиты стоят с двух сторон ленты на всю высоту: S = 2 × P × h = 2 × 48 × 0,8 = 76,8 м². Одна доска 25×150×6000 закрывает 0,15 × 6 = 0,9 м²; с запасом 10 % на подрезку нужно 76,8 × 1,1 / 0,9 = 93,9, то есть 94 доски, или 76,8 × 0,025 × 1,1 = 2,11 м³ пиломатериала.

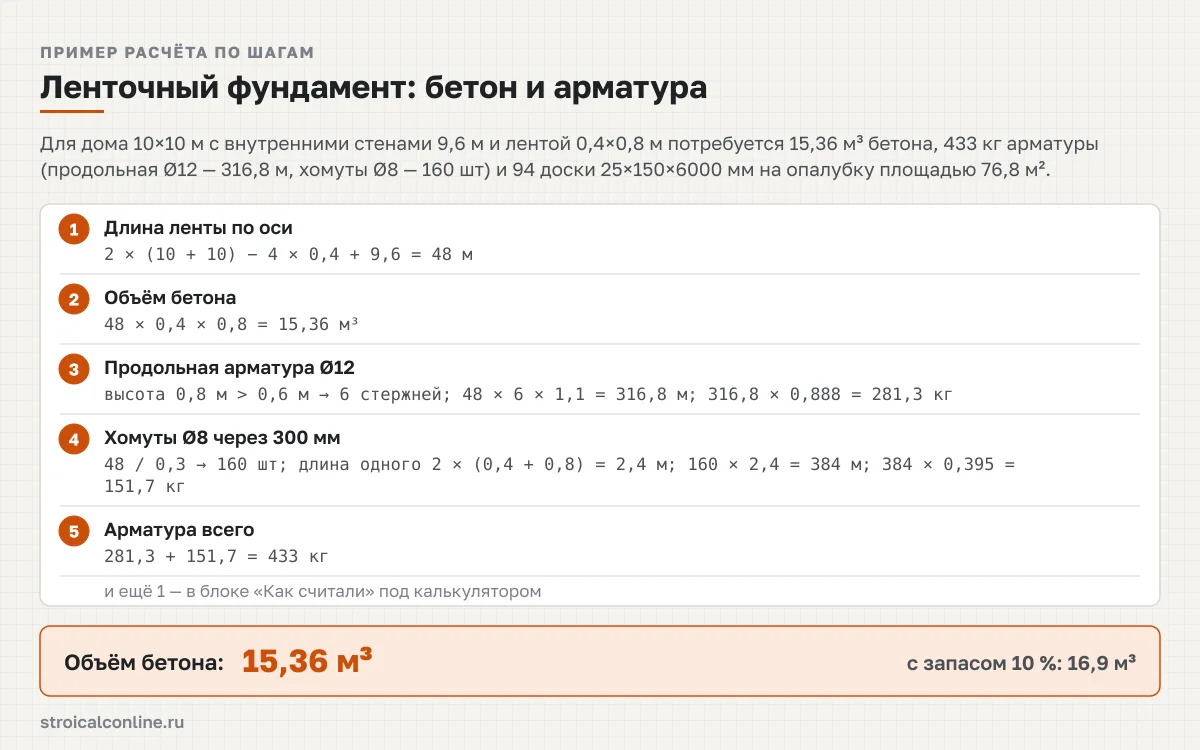

Пример: дом 10×10 м с одной внутренней несущей стеной, лента 0,4×0,8 м, продольная арматура Ø12, хомуты Ø8. Бетона — 15,36 м³ (с запасом 10 % — 16,9 м³), арматуры — 433 кг, из них продольной 316,8 м и 160 хомутов по 2,4 м, досок на опалубку — 94 штуки на площадь щитов 76,8 м². Если лента заглублена ниже уровня земли, часть высоты бетонируют в траншею без щитов — тогда площадь опалубки считают только по цокольной части, а объём бетона не меняется. Для ленты сложной формы с эркерами и пристройками объём набирают по участкам через расчёт объёма бетона.
Расчёт бетона на ленточный фундамент: таблица по размерам дома
Сколько кубов бетона на фундамент 10 на 10 или 8 на 8, зависит от сечения ленты сильнее, чем от размеров дома: при том же периметре 40 м лента 0,3×0,6 м требует около 7 м³, а 0,5×1,0 м — 19 м³. В таблице — объём по наружному контуру без внутренних стен; каждый метр внутренней ленты добавляет произведение ширины на высоту сечения.
| Дом, м | Наружный периметр, м | Лента 0,3×0,6 м | Лента 0,4×0,8 м | Лента 0,4×1,0 м | Лента 0,5×1,0 м |
|---|---|---|---|---|---|
| 6×6 | 24 | 4,1 | 7,17 | 8,96 | 11 |
| 6×8 | 28 | 4,82 | 8,45 | 10,56 | 13 |
| 8×8 | 32 | 5,54 | 9,73 | 12,16 | 15 |
| 8×10 | 36 | 6,26 | 11,01 | 13,76 | 17 |
| 10×10 | 40 | 6,98 | 12,29 | 15,36 | 19 |
| 10×12 | 44 | 7,7 | 13,57 | 16,96 | 21 |
| 12×12 | 48 | 8,42 | 14,85 | 18,56 | 23 |
Каждый метр внутренней ленты добавляет b × h: при сечении 0,4×0,8 м — 0,32 м³, поэтому дом 10×10 м с внутренней стеной 9,6 м требует 15,36 м³. Источник: формула V = P·b·h, P = 2(L + W) − 4b + ΣL_вн
Масса залитой ленты нужна для сбора нагрузок на грунт: тяжёлый бетон весит около 2,35–2,4 т/м³, поэтому лента на 15,36 м³ — это около 36 т, не считая арматуры. Для мелкозаглублённой ленты под лёгкий дом достаточно сечения из первой колонки, для заглублённой ниже промерзания высота ленты вырастает до 1,5–2 м — и объём считают уже по калькулятору, а не по таблице.
Расчёт арматуры для ленточного фундамента и опалубки
Расход арматуры и доски считают на 1 погонный метр ленты: число продольных стержней зависит только от высоты сечения, длина хомута — от периметра сечения, а площадь опалубки — от высоты. Умножьте строку таблицы на длину ленты по оси — получится полный расход. Для дома 10×10 м с лентой 0,4×0,8 м это 48 м, и 5,86 кг/м продольной арматуры дают те же 281 кг, что и калькулятор.
| Сечение b×h, м | Бетон, м³ | Продольных стержней | Продольная Ø12, кг | Хомуты Ø8, кг | Опалубка, м² |
|---|---|---|---|---|---|
| 0,3×0,5 | 0,15 | 4 | 3,91 | 2,11 | 1 |
| 0,3×0,6 | 0,18 | 4 | 3,91 | 2,37 | 1,2 |
| 0,4×0,6 | 0,24 | 4 | 3,91 | 2,63 | 1,2 |
| 0,4×0,8 | 0,32 | 6 | 5,86 | 3,16 | 1,6 |
| 0,4×1,0 | 0,4 | 6 | 5,86 | 3,69 | 2 |
| 0,5×0,8 | 0,4 | 6 | 5,86 | 3,42 | 1,6 |
| 0,5×1,0 | 0,5 | 6 | 5,86 | 3,95 | 2 |
| 0,5×1,2 | 0,6 | 6 | 5,86 | 4,48 | 2,4 |
| 0,6×1,0 | 0,6 | 6 | 5,86 | 4,21 | 2 |
| 0,6×1,2 | 0,72 | 6 | 5,86 | 4,74 | 2,4 |
| 0,6×1,5 | 0,9 | 6 | 5,86 | 5,53 | 3 |
Продольная арматура дана с нахлёстом 10 %; опалубка — две стороны ленты на всю высоту. Источник: ГОСТ 5781-82 (масса 1 м арматуры); правило 4/6 стержней, нахлёст 10 % и шаг хомутов 0,3 м — методика расчёта ленты
Масса стержня берётся из сортамента ГОСТ 5781-82: она нужна, чтобы перевести метры в килограммы при заказе на металлобазе, где арматуру продают по массе. Если диаметр продольных стержней отличается от Ø12, умножьте длину на массу 1 м из строки ниже; обратный пересчёт веса арматуры 12 за метр в метры и тонны делает отдельный калькулятор.
| Диаметр, мм | Масса 1 м, кг | Площадь сечения, см² | Метров в тонне |
|---|---|---|---|
| 6 | 0,222 | 0,283 | 4 505 |
| 8 | 0,395 | 0,503 | 2 532 |
| 10 | 0,617 | 0,785 | 1 621 |
| 12 | 0,888 | 1,131 | 1 126 |
| 14 | 1,21 | 1,54 | 826 |
| 16 | 1,58 | 2,011 | 633 |
| 18 | 2 | 2,545 | 500 |
| 20 | 2,47 | 3,142 | 405 |
| 22 | 2,98 | 3,801 | 336 |
| 25 | 3,85 | 4,909 | 260 |
| 28 | 4,83 | 6,158 | 207 |
| 32 | 6,31 | 8,042 | 158 |
| 36 | 7,99 | 10,179 | 125 |
| 40 | 9,87 | 12,566 | 101 |
| 45 | 12,48 | 15,904 | 80 |
| 50 | 15,41 | 19,635 | 65 |
| 55 | 18,65 | 23,758 | 54 |
| 60 | 22,19 | 28,274 | 45 |
| 70 | 30,21 | 38,485 | 33 |
| 80 | 39,46 | 50,265 | 25 |
Источник: ГОСТ 5781-82
Опалубку из доски 25×150 собирают в щиты высотой по ленте с вертикальными стойками через 0,6–0,8 м и распорками поверху; при высоте ленты более 1 м или большой подвижности смеси берут доску 40×150 или ламинированную фанеру 18 мм. Сколько досок выбранного сечения в кубометре и сколько стоит куб, показывает кубатурник для доски 25х150х6000.
Что учесть при расчёте
- Ширина ленты. Она не может быть меньше толщины стены с облицовкой: для газобетона 375–400 мм — лента 400 мм, для кирпича в полтора кирпича — 400–500 мм. Минимум 300 мм задаёт арматурный каркас: в более узкую ленту он с защитным слоем по 40 мм с каждой стороны просто не помещается.
- Глубина заложения и высота ленты. Заглублённую ленту под каменный дом опирают ниже расчётной глубины промерзания, мелкозаглублённую (0,6–0,8 м) — на утрамбованную песчаную подушку выше её. Высота ленты в калькуляторе — от подошвы до верха цоколя, включая заглублённую часть; цоколь над землёй обычно 0,3–0,5 м.
- Защитный слой. Арматура должна быть закрыта бетоном не менее чем на 40 мм при бетонной подготовке и на 70 мм при бетонировании по грунту (СП 63.13330.2018). Каркас для ленты 0,4×0,8 м поэтому имеет размеры около 0,3×0,7 м — калькулятор считает хомут по полному периметру сечения, и этот запас идёт на загибы и крюки.
- Углы и примыкания. Стержни на углах не стыкуют внахлёст в одной точке, а гнут Г-образные и П-образные элементы с заходом 50 диаметров на каждую сторону. Нахлёст 10 % в расчёте покрывает и стыки по длине (стержни 11,7 м), и угловые элементы для дома до 12×12 м; для сложного плана с пятью и более углами добавьте ещё 5 %.
- Марка бетона и его масса. Для ленты на сухом непучинистом грунте достаточно М250 (B20), на пучинистом и при высоком уровне грунтовых вод — М300 (B22,5) с маркой по водонепроницаемости W6. Бетон на месте лучше не замешивать при объёме больше 3–4 м³: миксер за один приём даёт однородную ленту без холодных швов.
- Опалубка. Доска 25 мм держит бетон при высоте щита до 0,8–1 м и шаге стоек 0,6 м; выше нужны доска 40 мм или фанера с усилением. Запас 10 % на подрезку уже включён в результат, поэтому переключатель запаса на доску не действует. После распалубки доску можно пустить на черновые полы и обрешётку — сечение и длину подбирайте с этим расчётом.
- Подушка и обратная засыпка. Под ленту насыпают 20–30 см песка или щебня с послойным уплотнением — этот объём в расчёт бетона не входит, но его нужно заказать отдельно: ширина подушки равна ширине ленты плюс 15–20 см с каждой стороны.
- Плита вместо ленты. На слабых и сильнопучинистых грунтах, при высоком уровне воды или большой нагрузке лента невыгодна: сравните объём бетона и арматуры с плитой той же площади через расчёт монолитной плиты фундамента, а расход стержней с разным диаметром и шагом сеток уточняет расчёт арматуры для фундамента.
Нормативные документы
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (минимальный процент армирования, защитный слой)
- СП 22.13330.2016 «Основания зданий и сооружений» (глубина заложения, глубина промерзания)
- ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций» (масса 1 м и площадь сечения арматуры)
- ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры» (доска 25×150 мм для опалубки)
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (опалубочные работы, допуски)
