Как рассчитать монолитную плиту фундамента вручную
Расчёт плитного фундамента начинается с объёма бетона: площадь плиты умножается на её толщину. Для типовой плиты 10×10 м толщиной 30 см это 100 м² × 0,3 м = 30 м³. По той же площади считаются арматурные сетки, песчаная подушка, щебёночная подготовка и опалубка по периметру. Плитный фундамент — сплошная железобетонная плита под всем зданием, которая распределяет нагрузку на большую площадь и работает на изгиб, поэтому армируется по всей площади одной или двумя сетками.
Объём бетона и стержни одной сетки
V = L × W × t; n₁ = ⌊W / s⌋ + 1 стержней длиной L, n₂ = ⌊L / s⌋ + 1 стержней длиной W, где s — ячейка сетки в метрах
Порядок расчёта:

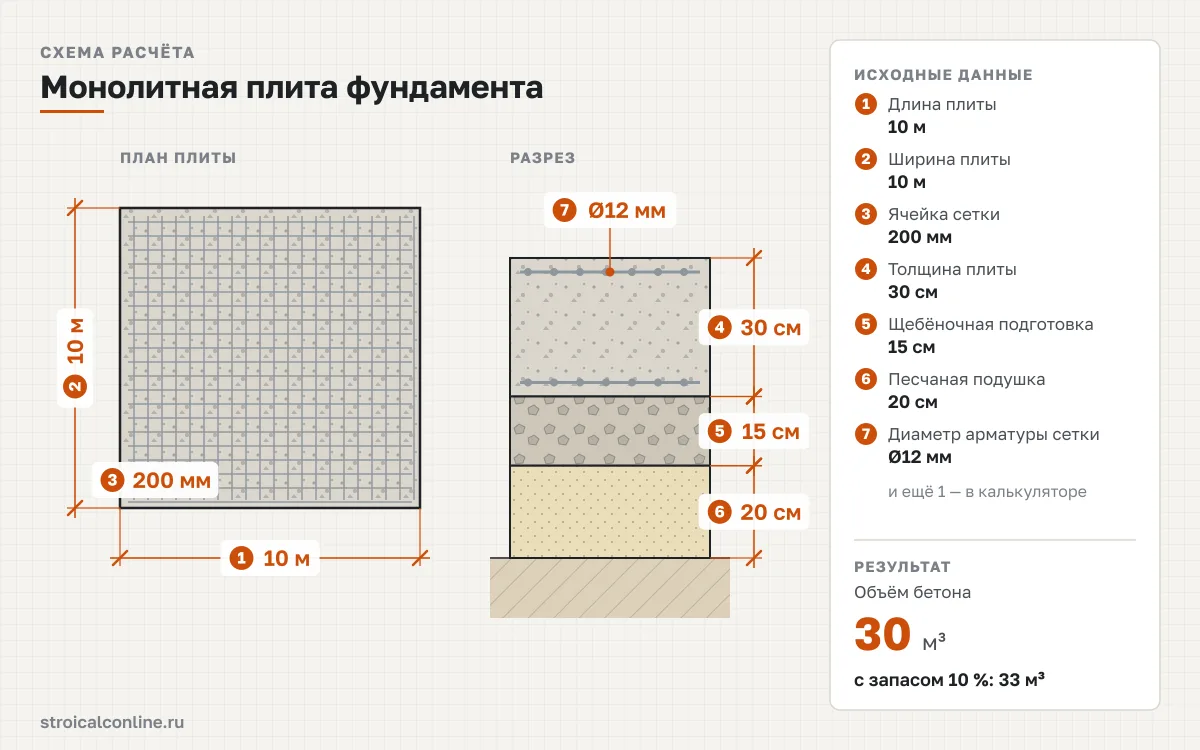

- Задайте размеры плиты. Длина и ширина — по наружному контуру стен с выпуском 10–20 см на сторону. Толщина плиты фундамента для дома в один-два этажа — 20–30 см, для лёгких построек — 10–15 см; ориентир по типу стен и перекрытий дан в таблице ниже.
- Посчитайте объём бетона: V = L × W × t, толщину переведите в метры. Если плита с рёбрами жёсткости или ступенчатая, их объём добавьте отдельно через расчёт объёма бетона — он считает ленту, столбы и произвольную форму.
- Разложите стержни сетки. В каждом направлении стержней столько, сколько ячеек укладывается в размер плиты, плюс один крайний: при 10 м и ячейке 200 мм — ⌊10 / 0,2⌋ + 1 = 51. Стержни вдоль длины раскладываются по ширине плиты, и наоборот — у прямоугольной плиты числа в двух направлениях разные.
- Переведите стержни в длину и массу. Сложите длины всех стержней сетки, умножьте на число сеток и на 1,1 — это нахлёсты, П-образные элементы по торцам и подставки-«лягушки» между сетками. Массу получите умножением на массу 1 м из сортамента ГОСТ 5781: для Ø12 — 0,888 кг/м.
- Посчитайте подготовку и опалубку. Объём песка и щебня — площадь плиты, умноженная на толщину слоя; масса — через насыпную плотность 1 500 кг/м³ для песка и 1 400 кг/м³ для щебня. Площадь опалубки — периметр плиты на её толщину; досок 25×150×6000 — площадь × 1,1 / 0,9 с округлением вверх.

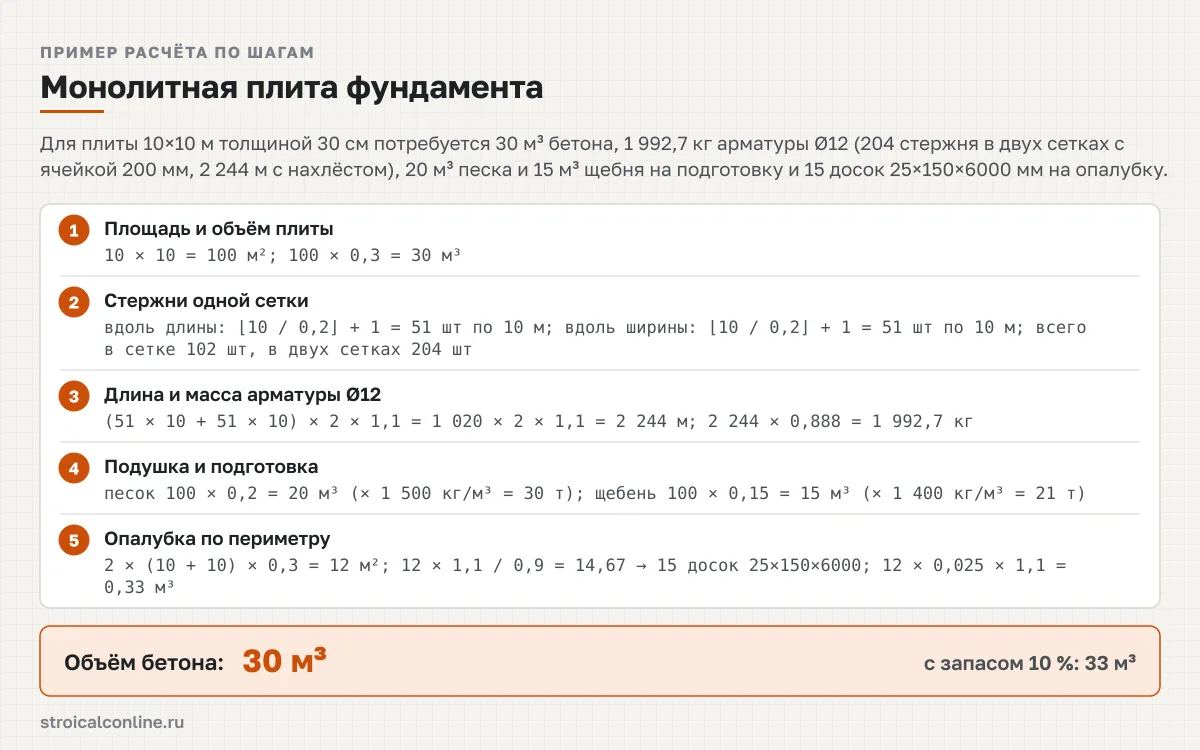

Пример для плиты 10×10 м толщиной 30 см с двумя сетками Ø12 и ячейкой 200 мм. Бетон: 100 × 0,3 = 30 м³. Стержни: 51 вдоль длины и 51 вдоль ширины, всего 102 в сетке и 204 в двух; длина 51 × 10 + 51 × 10 = 1 020 м на сетку, с двумя сетками и нахлёстом 1 020 × 2 × 1,1 = 2 244 м, масса 2 244 × 0,888 = 1 992,7 кг. Подушка 20 см: 100 × 0,2 = 20 м³ песка, это 30 т; щебень 15 см: 15 м³, или 21 т. Опалубка: 2 × (10 + 10) × 0,3 = 12 м², досок 12 × 1,1 / 0,9 = 14,67, то есть 15 штук; объём доски по площади опалубки — 12 × 0,025 × 1,1 = 0,33 м³. Сколько кубов бетона на плиту 10 на 10 при другой толщине — в первой таблице ниже.
Сколько бетона и арматуры нужно на плиту: таблицы по толщине
Первая таблица отвечает на вопрос, сколько бетона на плиту 10×10 толщиной 30 см и при других толщинах: объём растёт линейно, а масса плиты нужна для сбора нагрузок на грунт и для проверки, выдержит ли подъезд миксер и бетононасос.
| Толщина плиты, см | Бетон на 1 м², м³ | Масса бетона на 1 м², кг | Бетон на плиту 10×10 м, м³ | Масса плиты 10×10 м, т |
|---|---|---|---|---|
| 10 | 0,1 | 235 | 10 | 23,5 |
| 15 | 0,15 | 353 | 15 | 35,3 |
| 20 | 0,2 | 470 | 20 | 47 |
| 25 | 0,25 | 588 | 25 | 58,8 |
| 30 | 0,3 | 705 | 30 | 70,5 |
| 35 | 0,35 | 823 | 35 | 82,3 |
| 40 | 0,4 | 940 | 40 | 94 |
Источник: объём — площадь × толщина; плотность тяжёлого бетона 2 350 кг/м³ — ГОСТ 26633-2015 (бетоны тяжёлые); плотность по маркам — сумма масс типового состава на 1 м³ (подбор по ГОСТ 27006-2019); железобетон — СП 50.13330.2012, прил. Т
Расход арматуры на 1 м² зависит от диаметра и ячейки сильнее, чем от размеров плиты: увеличение ячейки со 150 до 300 мм вдвое снижает массу. В таблице — метры и килограммы для одной и двух сеток с нахлёстом 10 %; для конкретной плиты калькулятор считает точнее, потому что учитывает крайние стержни. Каркас ленты или ростверка под тот же дом с числом стержней и хомутами считает калькулятор арматуры для фундамента.
| Диаметр | Ячейка, мм | Одна сетка, м/м² | Одна сетка, кг/м² | Две сетки, м/м² | Две сетки, кг/м² |
|---|---|---|---|---|---|
| Ø10 | 150 | 14,7 | 9 | 29,3 | 18,1 |
| Ø10 | 200 | 11 | 6,8 | 22 | 13,6 |
| Ø10 | 250 | 8,8 | 5,4 | 17,6 | 10,9 |
| Ø10 | 300 | 7,3 | 4,5 | 14,7 | 9 |
| Ø12 | 150 | 14,7 | 13 | 29,3 | 26 |
| Ø12 | 200 | 11 | 9,8 | 22 | 19,5 |
| Ø12 | 250 | 8,8 | 7,8 | 17,6 | 15,6 |
| Ø12 | 300 | 7,3 | 6,5 | 14,7 | 13 |
| Ø14 | 150 | 14,7 | 17,7 | 29,3 | 35,5 |
| Ø14 | 200 | 11 | 13,3 | 22 | 26,6 |
| Ø14 | 250 | 8,8 | 10,6 | 17,6 | 21,3 |
| Ø14 | 300 | 7,3 | 8,9 | 14,7 | 17,7 |
| Ø16 | 150 | 14,7 | 23,2 | 29,3 | 46,3 |
| Ø16 | 200 | 11 | 17,4 | 22 | 34,8 |
| Ø16 | 250 | 8,8 | 13,9 | 17,6 | 27,8 |
| Ø16 | 300 | 7,3 | 11,6 | 14,7 | 23,2 |
Источник: ГОСТ 5781-82 (масса 1 м); нахлёст 10 % — допущение расчёта на этой странице
Толщина плитного фундамента и армирование по типу постройки — ориентир для нормальных грунтов: суглинков, супесей и песков средней плотности. На слабых, насыпных и сильнопучинистых грунтах толщину, диаметр и ячейку назначает расчёт по нагрузкам и характеристикам основания, полученным при инженерно-геологических изысканиях.
| Постройка | Толщина плиты, см | Сеток | Диаметр стержней | Ячейка, мм |
|---|---|---|---|---|
| Хозблок, беседка, каркасный гараж | 10–15 | одна | Ø10 | 200 |
| Баня, одноэтажный каркасный или брусовой дом | 20 | две | Ø10 | 200 |
| Дом из газобетона или бруса в 1–2 этажа | 25 | две | Ø12 | 200 |
| Кирпичный или монолитный дом в 2 этажа | 30 | две | Ø12 | 150 |
| Кирпичный дом в 2–3 этажа с ж/б перекрытиями | 35–40 | две | Ø14 | 150 |
Значения ориентировочные для нормальных грунтов. Источник: инженерная практика малоэтажного строительства (на слабых и пучинистых грунтах толщину и армирование назначает расчёт по СП 63.13330.2018 и СП 22.13330.2016)
Что учесть при расчёте плитного фундамента
- Выпуск плиты за контур стен. Плиту делают шире дома на 10–20 см с каждой стороны, а подушку и щебень — ещё на 30–50 см: откосы траншеи и трамбовка кромок съедают часть слоя. Калькулятор считает подготовку строго по площади плиты, разницу покрывает запас 10 %.
- Защитный слой бетона. Нижняя сетка лежит на подставках 40 мм при бетонной подготовке и 70 мм без неё, верхняя — на 30–40 мм ниже поверхности (СП 63.13330.2018, табл. 10.1). Защитные слои и два ряда стержней вместе занимают 12–15 см, поэтому в плите 20 см между верхней и нижней сетками Ø12 остаётся всего 5–8 см — это нормально.
- Шаг и диаметр стержней. По СП 63.13330.2018 шаг стержней в плите толщиной до 150 мм — не более 200 мм, в более толстой — не более полутора толщин и 400 мм; площадь арматуры одной сетки — не менее 0,1 % сечения. Калькулятор предупреждает о нарушении, но не меняет результат: увеличьте диаметр или уменьшите ячейку самостоятельно.
- Марка и подача бетона. Для плиты под дом заказывают М300 (B22,5) F150 W6; объём 30 м³ — это четыре миксера, которые должны приехать в один день, иначе в плите появится холодный шов. Если замес свой, состав бетона на 1 м³ по марке даст цемент, песок и щебень на весь объём.
- Подушка и щебень в тоннах. Песок заказывают по массе, а насыпная плотность зависит от влажности: мокрый карьерный песок тяжелее сухого речного на 15–20 %. Чтобы не ошибиться с числом самосвалов, проверьте, сколько весит куб песка в нужном состоянии.
- Опалубка и её кубатура. Щиты по периметру набирают из доски 25×150×6000: одна доска закрывает 0,9 м², стойки ставят через 0,6–0,8 м. Число досок калькулятор округляет вверх с запасом 10 %; перевести их в кубометры для покупки помогает калькулятор кубатуры доски.
- Утепление и дренаж на пучинистых грунтах. Плита мелкого заложения лежит выше глубины промерзания, поэтому под ней и под отмосткой укладывают экструдированный пенополистирол 50–100 мм, а по периметру — дренаж. Без утепления промерзающий под краями плиты грунт поднимает углы дома.
- Сравнение с лентой. Плита 10×10 м толщиной 30 см требует 30 м³ бетона и около 2 т арматуры, лента под тот же дом — примерно вдвое меньше бетона, но больше земляных работ и опалубки. Прежде чем выбирать, посмотрите расчёт бетона на ленточный фундамент для тех же размеров дома.
Нормативные документы
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (п. 10.3.6, 10.3.8, табл. 10.1)
- СП 22.13330.2016 «Основания зданий и сооружений»
- СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений»
- ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия»
- ГОСТ 26633-2015 «Бетоны тяжёлые и мелкозернистые. Технические условия»
- ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры»
