Как пользоваться расчётами электрики в квартире и доме
Расчёт электропроводки идёт от нагрузки к защите: сначала мощность каждой линии, затем ток, сечение жилы и автомат, который этот кабель защищает. Начинают с разбивки на группы — освещение, розетки по комнатам, кухня, отдельные линии на варочную панель, духовку, водонагреватель и кондиционер — и для каждой группы складывают мощность приборов, которые могут работать одновременно. Для розеточной группы комнаты это 3–3,5 кВт, для варочной панели — 7 кВт, для ввода в дом — выделенная мощность по договору с сетевой организацией, обычно 15 кВт на три фазы.

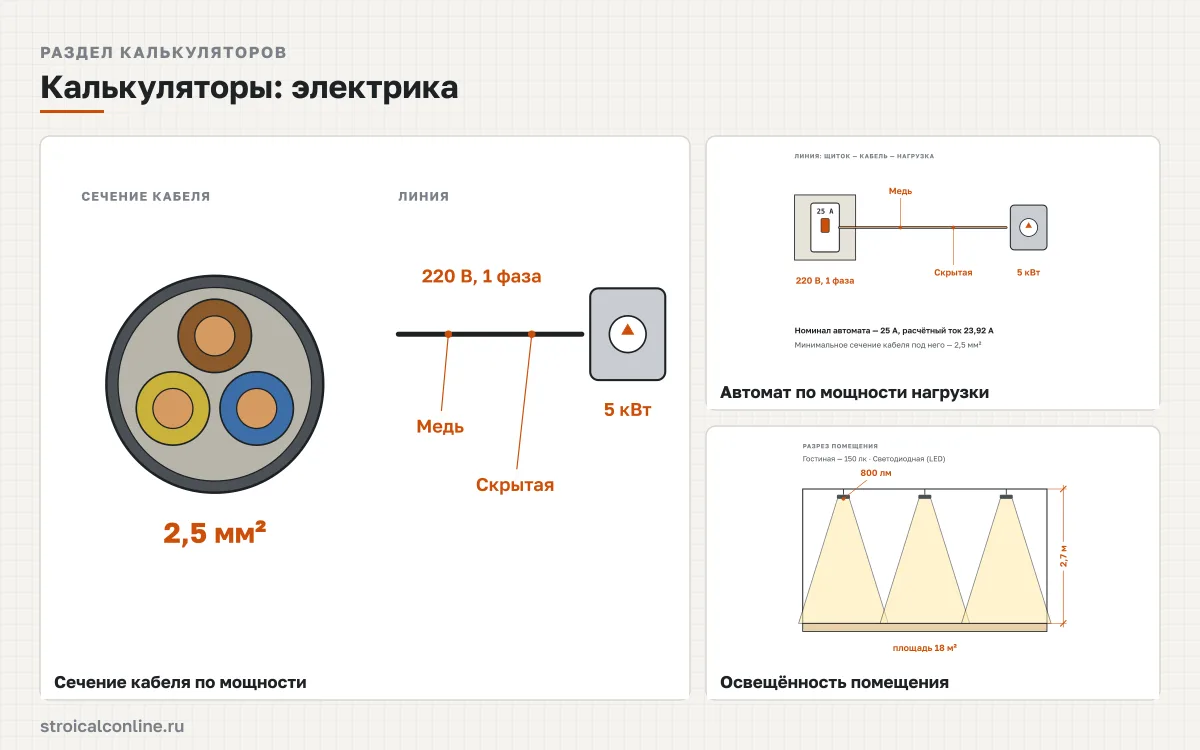

Расчёт сечения кабеля по мощности переводит мощность в расчётный ток с учётом cos φ и подбирает медную или алюминиевую жилу по таблицам ПУЭ 1.3.4 и 1.3.5 для открытой и скрытой прокладки: для 5 кВт при 220 В это 23,9 А и медь 2,5 мм². Если известен только ток — с шильдика прибора или из паспорта станка — тот же калькулятор работает как подбор сечения провода по току без пересчёта мощности. Полученное сечение — минимум по нагреву; на линиях длиннее 30–40 м жилу берут на ступень больше из-за падения напряжения.
Дальше — защита линии. Расчёт автомата по мощности берёт ближайший стандартный номинал сверху из ряда 6, 10, 16, 20, 25, 32, 40, 50, 63 А и проверяет условие ПУЭ п. 3.1.10: номинал автомата не больше допустимого тока кабеля. Здесь же решается типовая задача уже проложенной проводки: розеточная линия 1,5 мм² и нагрузка 3,6 кВт требуют автомата 20 А, но жила выдерживает только 19 А, и калькулятор предупреждает о конфликте. Для трёхфазной сети 380 В выбор автомата по мощности нагрузки учитывает √3: электрокотёл 15 кВт даёт 24 А на фазу, трёхполюсный автомат 25 А и кабель 2,5 мм² вместо 16 мм² при однофазном подключении.
Освещение считают отдельно от силовых линий — по норме освещённости, а не по мощности ламп. Расчёт освещённости помещения умножает норму СП 52.13330 в люксах на площадь и коэффициент высоты потолка: для гостиной 18 м² при 150 лк нужно 2 700 лм — четыре светодиодные лампы по 800 лм общей мощностью 27 Вт. Калькулятор показывает, сколько люмен нужно на комнату каждого назначения — от коридора до кухни и детской — и переводит люмены в ватты для светодиодных, люминесцентных, галогенных ламп и ламп накаливания. Световые группы обычно ведут жилой 1,5 мм² с автоматом 10 А: нагрузка освещения квартиры редко превышает 1 кВт.
Результаты трёх расчётов складываются в спецификацию: метраж кабеля по сечениям, номиналы автоматов для щита, число и мощность светильников по комнатам. Сумму мощностей всех групп сверяют с выделенной мощностью на вводе — если она превышена, нагрузку распределяют по фазам или пересматривают состав приборов до закупки кабеля и щитового оборудования.
Нормативная база
Допустимые длительные токи жил, по которым подбирают сечение, заданы в ПУЭ табл. 1.3.4 для меди и 1.3.5 для алюминия; условие защиты кабеля автоматом — п. 3.1.10, наименьшие сечения проводников в жилых зданиях — п. 7.1.34 и табл. 7.1.1. СП 256.1325800.2016 уточняет проектирование электроустановок жилых зданий, ГОСТ IEC 60898-1 задаёт ряд номиналов и характеристики бытовых автоматов, ГОСТ 31996 — параметры силовых кабелей с пластмассовой изоляцией. Нормы освещённости помещений жилых зданий взяты из таблицы Л.1 СП 52.13330.2016. Все таблицы на страницах категории построены на этих документах, источник указан под каждой таблицей.
