Как рассчитать сечение кабеля по мощности вручную

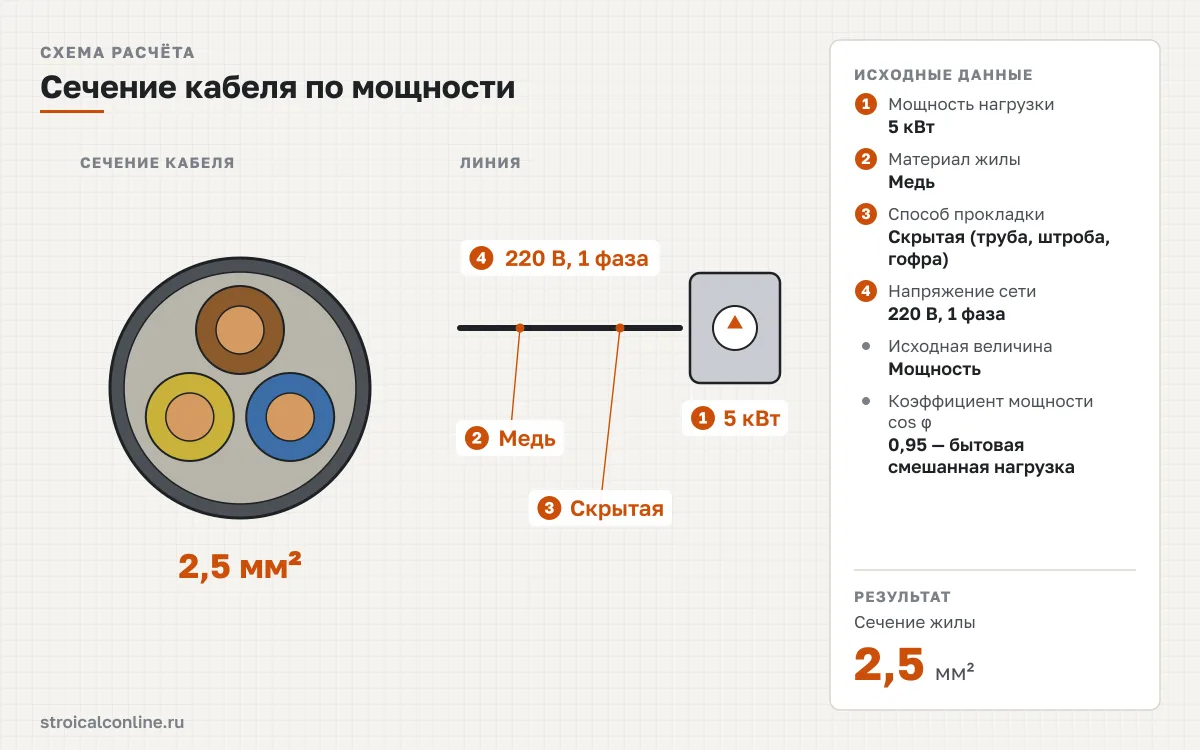

Сечение кабеля рассчитывают в два шага: мощность нагрузки переводят в ток, а затем по таблице ПУЭ находят жилу, которая этот ток выдерживает. Расчётный ток — ток, который потечёт по линии при полной нагрузке: I = P / (U × cos φ) для однофазной сети 220 В и I = P / (√3 × U × cos φ) для трёхфазной сети 380 В. Допустимый длительный ток — наибольший ток, при котором жила не перегревается выше нормы; его значения для каждого сечения заданы в ПУЭ табл. 1.3.4 (медь) и 1.3.5 (алюминий). Для типовой нагрузки 5 кВт в сети 220 В при cos φ 0,95 ток равен 5 000 / (220 × 0,95) = 23,92 А: по столбцу «две жилы в трубе» подходит медная жила 2,5 мм² с допустимым током 27 А, а защищает её автомат 25 А.
Расчётный ток нагрузки
I = P / (U × cos φ) — однофазная сеть, U = 220 В; I = P / (√3 × U × cos φ) — трёхфазная сеть, U = 380 В, где P — мощность нагрузки, Вт; cos φ — коэффициент мощности
Порядок расчёта:
- Определите мощность линии. Сложите мощности приборов, которые могут работать одновременно: для розеточной группы комнаты это 3–3,5 кВт, для варочной панели — 7 кВт, для ввода в дом — выделенная мощность по договору с сетевой организацией, обычно 15 кВт на три фазы. Мощность насосов и станков, указанную в лошадиных силах, заранее нужно перевести лошадиные силы в кВт.
- Выберите коэффициент мощности. Коэффициент мощности cos φ показывает, какая часть полной мощности превращается в работу или тепло: у нагревателей, плит и ламп накаливания он равен 1,0, у смешанной квартирной нагрузки — 0,95, у светодиодного освещения и электроники — 0,9, у двигателей, насосов и компрессоров — 0,8. Чем ниже cos φ, тем больше ток при той же мощности.
- Посчитайте ток по формуле. Для 220 В: 5 000 / (220 × 0,95) = 23,92 А. Для 380 В та же мощность даёт втрое меньший ток на фазу: 5 000 / (1,732 × 380 × 0,95) = 8,00 А, поэтому мощные нагрузки выгодно подключать к трём фазам.
- Найдите сечение в таблице ПУЭ. Столбец зависит от прокладки: «открыто» — для кабеля по стене на скобах или в лотке; «две жилы в трубе» — для скрытой однофазной линии в штробе, гофре или трубе; «три жилы в трубе» — для скрытой трёхфазной. Защитная жила PE при подсчёте не учитывается, как и нулевая жила трёхфазной четырёхпроводной линии (ПУЭ п. 1.3.10); в однофазной линии нагружены фаза и ноль — две жилы. Берут первое сечение по возрастанию, у которого допустимый ток не меньше расчётного. Для меди подбор начинается с 1,5 мм² — минимума для групповых линий жилых зданий по ПУЭ п. 7.1.34.
- Подберите автомат и проверьте, что он защищает кабель. Номинал автомата — ближайший стандартный сверху из ряда 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100 А. По ПУЭ п. 3.1.10 допустимый ток кабеля должен быть не меньше номинала автомата, иначе при перегрузке кабель нагреется раньше, чем автомат отключит линию. Если проверка не проходит, сечение увеличивают на ступень. Номинал, мощность на автомате и проверку уже проложенного кабеля подробно разбирает расчёт автомата по мощности.

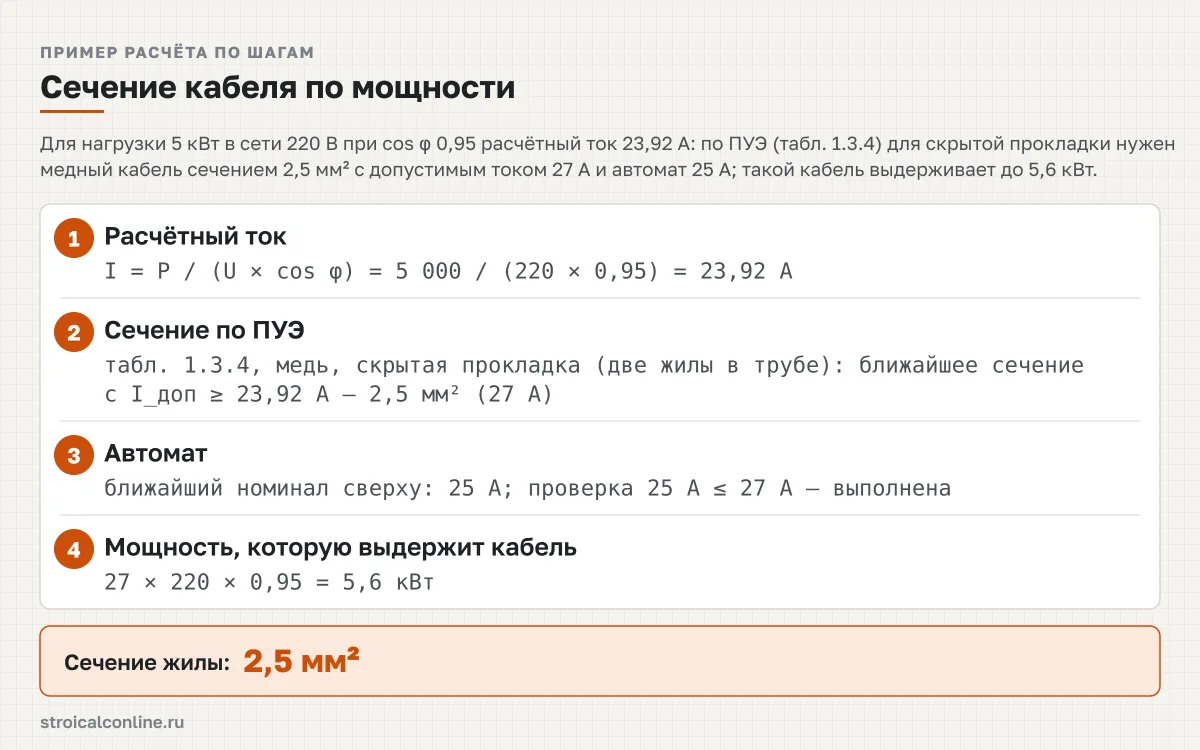

Пример: нагрузка 5 кВт, сеть 220 В, cos φ 0,95, медь, скрытая прокладка. Ток 5 000 / 209 = 23,92 А. В табл. 1.3.4 по столбцу «две жилы в трубе» жила 1,5 мм² держит 19 А — мало, 2,5 мм² держит 27 А — подходит. Автомат — 25 А, проверка 25 А ≤ 27 А выполнена. Такой кабель выдерживает до 27 × 220 × 0,95 = 5,6 кВт. Ловушка проявляется на нагрузке 3,6 кВт: ток 17,22 А проходит по жиле 1,5 мм² (19 А), но ближайший автомат — 20 А, и 20 > 19. Калькулятор увеличивает сечение до 2,5 мм², а не ставит автомат 16 А, потому что автомат с номиналом меньше расчётного тока будет отключаться при штатной работе.
Сечение кабеля по мощности и току: таблицы ПУЭ
Таблицы ниже посчитаны тем же алгоритмом, что и калькулятор: медные жилы, скрытая прокладка, cos φ 0,95. В однофазной сети ток и сечение растут быстро: уже 6 кВт требуют 4 мм², а 10 кВт — 10 мм².
| Мощность, кВт | Расчётный ток, А | Сечение меди, мм² | Допустимый ток, А | Автомат, А |
|---|---|---|---|---|
| 1 | 4,8 | 1,5 | 19 | 6 |
| 1,5 | 7,2 | 1,5 | 19 | 10 |
| 2 | 9,6 | 1,5 | 19 | 10 |
| 2,5 | 12 | 1,5 | 19 | 16 |
| 3 | 14,4 | 1,5 | 19 | 16 |
| 3,5 | 16,7 | 2,5 | 27 | 20 |
| 4 | 19,1 | 2,5 | 27 | 20 |
| 4,5 | 21,5 | 2,5 | 27 | 25 |
| 5 | 23,9 | 2,5 | 27 | 25 |
| 6 | 28,7 | 4 | 38 | 32 |
| 7 | 33,5 | 6 | 46 | 40 |
| 8 | 38,3 | 6 | 46 | 40 |
| 9 | 43,1 | 10 | 70 | 50 |
| 10 | 47,8 | 10 | 70 | 50 |
| 12 | 57,4 | 10 | 70 | 63 |
| 15 | 71,8 | 16 | 85 | 80 |
Сечение — первое по табл. 1.3.4, допустимый ток которого не меньше и расчётного тока, и номинала автомата; автомат — ближайший стандартный номинал сверху. Источник: ПУЭ, табл. 1.3.4, п. 3.1.10
В трёхфазной сети нагрузка распределяется по трём фазам, и та же мощность требует втрое меньшего тока на жилу. Это видно по строке 15 кВт: при 380 В достаточно 2,5 мм², тогда как при 220 В понадобилось бы 16 мм². Для ввода в дом всё же берут 4–6 мм² — из-за длины линии от опоры, падения напряжения и будущих нагрузок.
| Мощность, кВт | Расчётный ток, А | Сечение меди, мм² | Допустимый ток, А | Автомат, А |
|---|---|---|---|---|
| 5 | 8 | 1,5 | 17 | 10 |
| 7,5 | 12 | 1,5 | 17 | 16 |
| 10 | 16 | 1,5 | 17 | 16 |
| 15 | 24 | 2,5 | 25 | 25 |
| 20 | 32 | 4 | 35 | 32 |
| 25 | 40 | 6 | 42 | 40 |
| 30 | 48 | 10 | 60 | 50 |
| 40 | 64 | 16 | 80 | 80 |
| 50 | 80 | 16 | 80 | 80 |
Ток трёхфазной нагрузки считается с множителем √3; сечение и автомат подобраны по столбцу «три жилы в трубе». Источник: ПУЭ, табл. 1.3.4, п. 3.1.10
Для типовых приборов квартиры и дома сечение смотрят сразу по нагрузке. Мощность водонагревателя, духовки и панели берут с шильдика; мощность тёплого пола зависит от площади и удельной мощности мата — её даёт расчёт мощности электрического тёплого пола, а потребляемую мощность сплит-системы определяют после расчёта мощности кондиционера по площади комнаты. У кондиционера, стиральной машины и насоса cos φ ниже единицы из-за двигателя, поэтому ток у них выше, чем у нагревателя той же мощности.
| Нагрузка | Мощность, кВт | Сеть, В | cos φ | Ток, А | Сечение меди, мм² | Автомат, А |
|---|---|---|---|---|---|---|
| Освещение комнаты, светодиодное | 0,3 | 220 | 0,9 | 1,5 | 1,5 | 6 |
| Розеточная группа комнаты | 3,5 | 220 | 0,95 | 16,7 | 2,5 | 20 |
| Стиральная машина | 2,2 | 220 | 0,95 | 10,5 | 1,5 | 16 |
| Посудомоечная машина | 2 | 220 | 1 | 9,1 | 1,5 | 10 |
| Накопительный водонагреватель | 2 | 220 | 1 | 9,1 | 1,5 | 10 |
| Кондиционер, сплит-система на 20–30 м² | 1,2 | 220 | 0,9 | 6,1 | 1,5 | 10 |
| Электрический тёплый пол 10 м² | 1,5 | 220 | 1 | 6,8 | 1,5 | 10 |
| Духовой шкаф | 3,5 | 220 | 1 | 15,9 | 1,5 | 16 |
| Варочная панель индукционная | 7 | 220 | 1 | 31,8 | 4 | 32 |
| Проточный водонагреватель | 8 | 220 | 1 | 36,4 | 6 | 40 |
| Ввод в квартиру с электроплитой | 10 | 220 | 0,95 | 47,8 | 10 | 50 |
| Электрокотёл, три фазы | 9 | 380 | 1 | 13,7 | 1,5 | 16 |
| Ввод в дом, три фазы | 15 | 380 | 0,95 | 24 | 2,5 | 25 |
Мощности приборов — типовые паспортные значения; для своей модели возьмите мощность с шильдика и пересчитайте в калькуляторе. Источник: ПУЭ, табл. 1.3.4, п. 3.1.10; мощности — паспортные данные типовых приборов (оценка, не норматив)
Что учесть при расчёте
- Сечение по току — минимум, а не рекомендация. Таблицы ПУЭ дают предел нагрева жилы; на длинных линиях (более 30–40 м при 220 В) решающим становится падение напряжения, и сечение берут на ступень больше, чтобы потери напряжения в линии не превышали принятых в практике проектирования 5 %.
- Розетки и вилки рассчитаны на 16 А. Розеточную линию защищают автоматом не выше 16 А независимо от сечения, поэтому стандарт — 2,5 мм² и 16 А; нагрузки на 20–32 А подключают через клеммную коробку или силовой разъём. Розеточные группы дополнительно защищают УЗО или дифавтоматом с током утечки 30 мА (ПУЭ п. 7.1.79). Монтаж и подключение к щиту выполняет электрик с допуском, а перед подключением новой нагрузки проверяют состояние существующей проводки.
- Температура и пучки кабелей. Допустимые токи таблиц ПУЭ даны для одиночной прокладки при температуре воздуха +25 °C. Если в одной трубе или гофре лежат 5–6 нагруженных жил, допустимый ток берут по столбцу «открыто» с коэффициентом 0,68 (ПУЭ п. 1.3.10); при температуре выше +25 °C, под утеплителем или в тёплом чердаке применяют понижающие коэффициенты табл. 1.3.3.
- Алюминий — только в питающих линиях. По ПУЭ п. 7.1.34 групповые линии жилых зданий выполняют медью, алюминий допустим в питающих линиях сечением от 16 мм². Алюминий держит меньший ток: для тех же 5 кВт при скрытой прокладке нужна жила 4 мм² вместо медной 2,5 мм².
- Маркировка кабеля. Запись 3×2,5 означает три жилы по 2,5 мм² — фаза, ноль и защитный проводник для 220 В; для 380 В берут 5×4 или 5×6. В жилых зданиях используют кабель с изоляцией, не распространяющей горение, и малым дымовыделением — ВВГнг(А)-LS.
- Пусковые токи двигателей. Компрессор кондиционера, насос и циркулярная пила при пуске потребляют в 3–7 раз больше номинала. Сечение выбирают по рабочему току, а автомат — с характеристикой C, которая выдерживает кратковременный пуск без отключения.
- Ввод и выделенная мощность. Вводной кабель считают по мощности из договора с сетевой организацией, а не по сумме приборов: для квартиры с электроплитой это 10 кВт и кабель 3×10 мм² с автоматом 50 А, для дома — 15 кВт на три фазы.
- Освещение считают отдельно. Световые группы ведут жилой 1,5 мм² с автоматом 10 А; нагрузка на них редко превышает 1 кВт, число и мощность ламп даёт расчёт освещённости помещения по нормам СП 52.13330.
