Как рассчитать теплопотери дома вручную: формула и пример

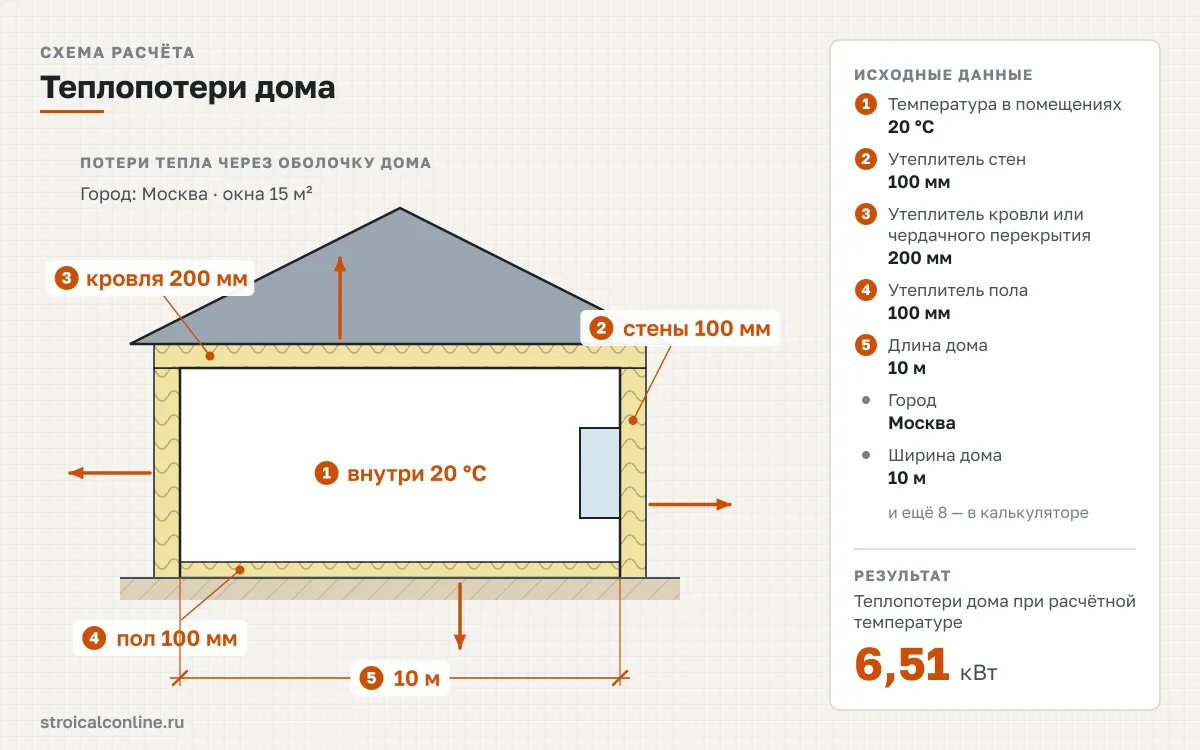

Теплопотери дома считаются как сумма потерь через каждое ограждение плюс тепло на нагрев вентиляционного воздуха. Потери через ограждение равны его площади, умноженной на разность температур в доме и на улице и делённой на сопротивление теплопередаче R — способность конструкции удерживать тепло, м²·°C/Вт. Для типового одноэтажного дома 10 × 10 м в Москве со стенами из кирпича 380 мм и минеральной ватой 100 мм, двухкамерными и-стеклопакетами площадью 15 м², утеплителем перекрытия 200 мм и пола 100 мм расчёт даёт 6,51 кВт при −25 °C, или 65,1 Вт/м² — это и есть расчётная тепловая нагрузка на отопление.
Теплопотери через ограждение
Q = S × (t_в − t_н) / R, где S — площадь ограждения, м²; t_в и t_н — температура в доме и расчётная наружная, °C; R — сопротивление теплопередаче, м²·°C/Вт
Сопротивление многослойной конструкции (СП 50.13330, приложение Е)
R = 1/α_в + Σ δᵢ/λᵢ + 1/α_н, где α_в = 8,7; α_н = 23 для стен и 12 для чердачных перекрытий; δᵢ — толщина слоя, м; λᵢ — теплопроводность слоя, Вт/(м·°C)
Нагрев вентиляционного воздуха (СП 50.13330, приложение Г)
Q_вент = 0,28 × c × ρ × n × V × (t_в − t_н), где c = 1 кДж/(кг·°C); ρ = 353 / (273 + t_в) — плотность воздуха, кг/м³; n — кратность воздухообмена, ч⁻¹; V — объём дома, м³
Порядок расчёта:
- Определите расчётные условия. Наружная температура — температура наиболее холодной пятидневки обеспеченностью 0,92 из СП 131.13330 для своего города (Москва −25 °C, Новосибирск −37 °C), внутренняя — 20 °C для жилых комнат по ГОСТ 30494. Разность Δt для Москвы — 45 °C.
- Посчитайте площади: стены — периметр, умноженный на высоту, минус окна и двери; кровля или чердачное перекрытие — площадь дома в плане; окна и наружные двери — по проёмам. Пол по грунту разбивается на зоны шириной 2 м от наружных стен, угловые квадраты 2 × 2 м первой зоны считаются дважды.
- Найдите R каждого ограждения. Толщину слоёв переведите в метры, λ возьмите из справочника теплопроводности утеплителей; для окон R берётся из паспорта изделия, для неутеплённого пола по зонам — 2,1 / 4,3 / 8,6 / 14,2 м²·°C/Вт, к каждой зоне добавляется δ/λ утеплителя пола.
- Умножьте площадь каждого ограждения на Δt и разделите на его R — получатся ватты по стенам, окнам, кровле и полу.
- Добавьте вентиляцию по формуле выше и сложите все составляющие. Разделив сумму на площадь дома, получите удельные потери в Вт/м²: для утеплённого по СП 50.13330 дома это 40–70 Вт/м², для дома без утеплителя на стенах — 100–120 Вт/м² (см. таблицу по площади), для старого дома с одинарными окнами и холодным чердаком — свыше 200 Вт/м².
- Сравните R стен с нормой R_req = 0,00035 × ГСОП + 1,4, где ГСОП — градусо-сутки отопительного периода, произведение разности температур в доме и средней за сезон на длительность сезона (Москва — 4 551 °C·сут, норма для стен 2,99). Если стена не проходит, слой подберёт калькулятор толщины утеплителя для стен по регионам.

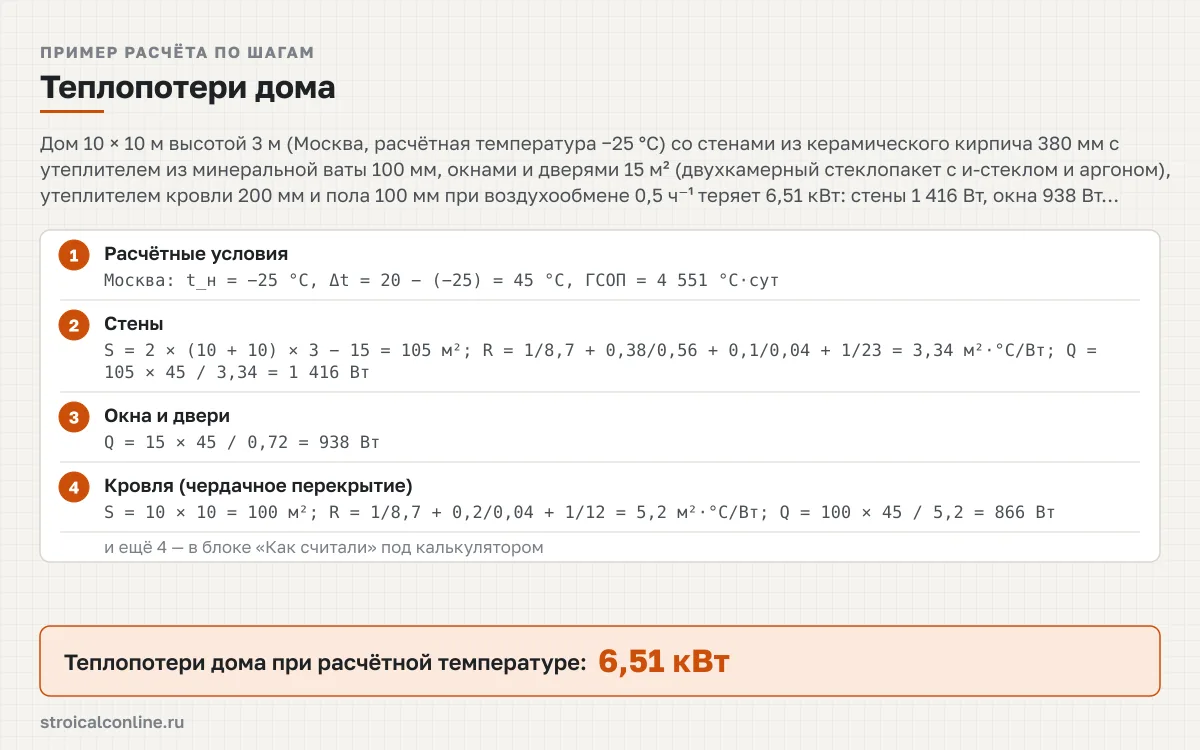

Пример с числами калькулятора по умолчанию. Стены: 2 × (10 + 10) × 3 − 15 = 105 м²; R = 1/8,7 + 0,38/0,56 + 0,1/0,04 + 1/23 = 0,115 + 0,679 + 2,5 + 0,043 = 3,34 м²·°C/Вт; Q = 105 × 45 / 3,34 = 1 416 Вт. Окна и двери: 15 × 45 / 0,72 = 938 Вт. Чердачное перекрытие: R = 0,115 + 0,2/0,04 + 1/12 = 5,20; Q = 100 × 45 / 5,20 = 866 Вт. Пол: зоны 80, 32 и 4 м² с R = 4,6, 6,8 и 11,1 (к табличным 2,1 / 4,3 / 8,6 прибавлено 0,1/0,04 = 2,5); Q = 45 × (80/4,6 + 32/6,8 + 4/11,1) = 1 011 Вт. Вентиляция: 0,28 × 1 × 1,205 × 0,5 × 300 × 45 = 2 277 Вт. Итого 1 416 + 938 + 866 + 1 011 + 2 277 = 6 507 Вт = 6,51 кВт, удельные потери 65,1 Вт/м². Расход тепла за отопительный период: 6 507 / 45 × 4 551 × 24 / 1000 = 15 793 кВт·ч. Полученные киловатты — исходные данные для расчёта мощности котла, а потери каждой комнаты — для расчёта секций радиатора.
Калькулятор теплопотерь онлайн: таблицы по окнам, городам и площади дома
Окна — самое слабое ограждение: их R в 4–5 раз ниже, чем у утеплённой стены. Таблица показывает сопротивление по типам остекления, потери одного квадратного метра при −25 °C и предельный ГСОП, до которого остекление удовлетворяет норме СП 50.13330 для окон: по примечанию 1 к табл. 3 R_req = 0,000075 × ГСОП + 0,15 при ГСОП до 6 000, 0,00005 × ГСОП + 0,3 — от 6 000 до 8 000 и 0,000025 × ГСОП + 0,5 — свыше 8 000 °C·сут.
| Остекление | R, м²·°C/Вт | U = 1/R, Вт/(м²·°C) | Потери 1 м² при Δt = 45 °C, Вт | Норма выполняется при ГСОП до, °C·сут |
|---|---|---|---|---|
| Одинарное остекление | 0,18 | 5,56 | 250 | 400 |
| Двойное остекление в раздельных переплётах | 0,42 | 2,38 | 107 | 3 600 |
| Однокамерный стеклопакет | 0,38 | 2,63 | 118 | 3 000 |
| Двухкамерный стеклопакет | 0,52 | 1,92 | 87 | 4 900 |
| Двухкамерный стеклопакет с и-стеклом и аргоном | 0,72 | 1,39 | 63 | 8 800 |
Наружные двери в калькуляторе считаются с сопротивлением выбранного остекления. Источник: справочные значения по ГОСТ 26602.1-99 и СП 23-101-2004, табл. Л.1 (паспорт изделия точнее); норма — СП 50.13330.2012, табл. 3 с примечанием 1, R_req по ГСОП: до 6 000 °C·сут — 0,000075·ГСОП + 0,15; 6 000–8 000 °C·сут — 0,00005·ГСОП + 0,3; свыше 8 000 °C·сут — 0,000025·ГСОП + 0,5
Теплопотери одного и того же дома по городам различаются в полтора раза из-за расчётной температуры (Одесса −18 °C — 5,5 кВт, Новосибирск −37 °C — 8,2 кВт), а расход за сезон — более чем вдвое, потому что его определяет ГСОП: чем холоднее пятидневка, тем больше Δt, чем длиннее и холоднее сезон, тем больше киловатт-часов. Ниже — результат для дома по умолчанию (10 × 10 × 3 м, кирпич 380 мм с минеральной ватой 100 мм, окна 15 м², воздухообмен 0,5 ч⁻¹) в 25 крупнейших городах России, Беларуси, Казахстана и Украины.
| Город | Расчётная температура, °C | Δt при 20 °C в доме, °C | ГСОП, °C·сут | Теплопотери, кВт | Удельные, Вт/м² | За отопительный период, кВт·ч |
|---|---|---|---|---|---|---|
| Москва | -25 | 45 | 4 551 | 6,51 | 65,1 | 15 793 |
| Санкт-Петербург | -24 | 44 | 4 537 | 6,36 | 63,6 | 15 744 |
| Киев | -22 | 42 | 3 538 | 6,07 | 60,7 | 12 276 |
| Алматы | -25 | 45 | 3 586 | 6,51 | 65,1 | 12 443 |
| Минск | -24 | 44 | 4 180 | 6,36 | 63,6 | 14 506 |
| Новосибирск | -37 | 57 | 6 210 | 8,24 | 82,4 | 21 551 |
| Екатеринбург | -32 | 52 | 5 613 | 7,52 | 75,2 | 19 480 |
| Харьков | -23 | 43 | 4 158 | 6,22 | 62,2 | 14 429 |
| Астана | -35 | 55 | 6 171 | 7,95 | 79,5 | 21 413 |
| Казань | -31 | 51 | 5 158 | 7,37 | 73,7 | 17 901 |
| Красноярск | -37 | 57 | 6 221 | 8,24 | 82,4 | 21 589 |
| Нижний Новгород | -31 | 51 | 5 182 | 7,37 | 73,7 | 17 981 |
| Челябинск | -32 | 52 | 5 777 | 7,52 | 75,2 | 20 048 |
| Шымкент | -20 | 40 | 2 697 | 5,78 | 57,8 | 9 359 |
| Уфа | -33 | 53 | 5 413 | 7,66 | 76,6 | 18 785 |
| Самара | -30 | 50 | 5 116 | 7,23 | 72,3 | 17 752 |
| Краснодар | -19 | 39 | 2 682 | 5,64 | 56,4 | 9 307 |
| Ростов-на-Дону | -22 | 42 | 3 523 | 6,07 | 60,7 | 12 224 |
| Омск | -37 | 57 | 6 276 | 8,24 | 82,4 | 21 781 |
| Воронеж | -24 | 44 | 4 410 | 6,36 | 63,6 | 15 304 |
| Одесса | -18 | 38 | 3 168 | 5,49 | 54,9 | 10 994 |
| Пермь | -35 | 55 | 5 931 | 7,95 | 79,5 | 20 582 |
| Волгоград | -25 | 45 | 3 929 | 6,51 | 65,1 | 13 636 |
| Днепр | -23 | 43 | 3 675 | 6,22 | 62,2 | 12 753 |
| Саратов | -25 | 45 | 4 763 | 6,51 | 65,1 | 16 528 |
Источник: СП 131.13330.2020 «Строительная климатология», табл. 3.1 (РФ); СНБ 2.04.02-2000 (РБ); СП РК 2.04-01-2017 (РК); ДСТУ-Н Б В.1.1-27:2010 (Украина); СП 50.13330.2012, формула 5.2; расчёт — СП 50.13330.2012, прил. Е и Г; СНиП 2.04.05-91*, прил. 9
Площадь дома влияет на потери почти линейно, а утеплитель — с убывающей отдачей: первый шаг таблицы (50 мм минеральной ваты на стенах, 150 на кровле) убирает около трети всех потерь дома, каждый следующий — ещё 10–20 %. Таблица для Москвы показывает теплопотери дома 100, 150 и 200 м² при четырёх вариантах утепления — по ней видно, какой шаг даёт больший эффект.
| Дом | Утеплитель: стены / кровля / пол | Теплопотери, кВт | Удельные, Вт/м² | За отопительный период, кВт·ч |
|---|---|---|---|---|
| 100 м² (10 × 10 м) | Стены без утеплителя, кровля 100, пол 50 мм | 11,88 | 118,8 | 28 835 |
| 100 м² (10 × 10 м) | Стены 50, кровля 150, пол 50 мм | 7,97 | 79,7 | 19 346 |
| 100 м² (10 × 10 м) | Стены 100, кровля 200, пол 100 мм | 6,51 | 65,1 | 15 793 |
| 100 м² (10 × 10 м) | Стены 150, кровля 300, пол 150 мм | 5,64 | 56,4 | 13 685 |
| 150 м² (15 × 10 м) | Стены без утеплителя, кровля 100, пол 50 мм | 16,01 | 106,7 | 38 853 |
| 150 м² (15 × 10 м) | Стены 50, кровля 150, пол 50 мм | 11,11 | 74,1 | 26 965 |
| 150 м² (15 × 10 м) | Стены 100, кровля 200, пол 100 мм | 9,22 | 61,5 | 22 376 |
| 150 м² (15 × 10 м) | Стены 150, кровля 300, пол 150 мм | 8,06 | 53,7 | 19 564 |
| 200 м² (20 × 10 м) | Стены без утеплителя, кровля 100, пол 50 мм | 20,13 | 100,7 | 48 870 |
| 200 м² (20 × 10 м) | Стены 50, кровля 150, пол 50 мм | 14,25 | 71,2 | 34 583 |
| 200 м² (20 × 10 м) | Стены 100, кровля 200, пол 100 мм | 11,93 | 59,7 | 28 959 |
| 200 м² (20 × 10 м) | Стены 150, кровля 300, пол 150 мм | 10,48 | 52,4 | 25 444 |
Источник: расчёт по СП 50.13330.2012 (прил. Е, Г) и СНиП 2.04.05-91* (прил. 9) при данных СП 131.13330.2020 для Москвы; сценарии утепления — типовые примеры
Что учесть при расчёте
- Расчётная температура, а не средняя. Расчёт ведут на пятидневку −25 °C, хотя средняя температура отопительного периода в Москве −2,2 °C: котёл работает на полную мощность несколько дней в году, а расход за сезон определяется ГСОП. Мощность оборудования подбирают по киловаттам, стоимость отопления — по киловатт-часам.
- Мансарда и скатная кровля. Калькулятор считает кровлю по площади дома в плане, как чердачное перекрытие с α_н = 12. Для утеплённого ската мансарды фактическая площадь больше на 1/cos α: при уклоне 30° — на 15 %, при 45° — на 41 %; умножьте потери по кровле на этот коэффициент.
- Полы на лагах и над подвалом. Метод зон рассчитан на пол по грунту; для пола на лагах R каждой зоны умножают на 1,18, для перекрытия над неотапливаемым подвалом без окон R считают как для стены с α_н = 6 по табл. 6 СП 50.13330.
- Окна — по паспорту. Табличные значения остекления справочные; производители указывают приведённое сопротивление конкретного окна по ГОСТ 26602.1, и оно на 10–20 % ниже, чем у стеклопакета без рамы. Наружные двери считаются как окна: утеплённая дверь по паспорту обычно имеет R 0,6–0,9, старая деревянная — как одинарное остекление.
- Тепловые мосты и инфильтрация. Перемычки, монолитные пояса, углы и примыкания окон добавляют 5–15 % к потерям через стены, продувание щелей при плохой герметизации — ещё столько же. Расчёт теплопотерь здания по глади их не учитывает, поэтому для старого дома результат увеличивают на 10–20 %.
- Воздухообмен. Кратность 0,5 ч⁻¹ — типовое допущение; при принудительной вытяжке без рекуперации, камине или газовой плите она выше, и вентиляция становится главной статьёй потерь. Рекуператор с эффективностью 70 % уменьшает Q_вент примерно втрое.
- Бытовые и солнечные теплопоступления. Люди, техника, освещение и солнце через южные окна дают 10–20 Вт/м² — их учитывает энергетический паспорт по СП 50.13330, но не расчёт мощности отопления: в самую холодную ночь солнца нет, а расчёт «сверху» защищает от недогрева.
- Влажность и конденсат. Утеплитель изнутри или недостаточная его толщина приводят к конденсату в толще конструкции: λ намокшего материала растёт в 1,5–2 раза, а с ним и теплопотери. Положение плоскости конденсации проверяет расчёт точки росы в стене, а число плит для фасада — калькулятор сколько минваты нужно на стены.
Нормативные документы
- СП 50.13330.2012 «Тепловая защита зданий» (табл. 3, 4, 6, приложения Г и Е)
- СП 131.13330.2020 «Строительная климатология» (табл. 3.1 — температура наиболее холодной пятидневки, ГСОП)
- СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование» (приложение 9 — теплопотери через полы на грунте по зонам)
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»
- СП 54.13330.2016 «Здания жилые многоквартирные» (табл. 9.1 — нормы воздухообмена)
- ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
- ГОСТ 26602.1-99 «Блоки оконные и дверные. Методы определения сопротивления теплопередаче»
