Как рассчитать толщину утеплителя вручную
Толщина утеплителя равна недостающему сопротивлению теплопередаче, умноженному на теплопроводность утеплителя: по ГСОП города находят нормируемое сопротивление R_req = a × ГСОП + b, вычитают сопротивление существующей конструкции и умножают разницу на λ. ГСОП — градусо-сутки отопительного периода: разность между температурой в доме 20 °C и средней температурой отопительного периода, умноженная на его длительность в сутках. Сопротивление теплопередаче R, м²·°C/Вт, показывает, насколько конструкция задерживает тепловой поток: чем R больше, тем меньше теплопотери. Для кирпичной стены 380 мм в Москве при минеральной вате с λ 0,040 расчёт даёт 86,2 мм — принимают 90 мм.
Нормируемое сопротивление теплопередаче (СП 50.13330.2012, табл. 3)
R_req = a × ГСОП + b, где для стен a = 0,00035, b = 1,4; для кровли a = 0,0005, b = 2,2; для чердачного перекрытия a = 0,00045, b = 1,9
Толщина утеплителя
δ = (R_req − R_констр) × λ_ут, где R_констр = 1/α_в + δ_ст/λ_ст + 1/α_н — сопротивление конструкции без утеплителя, α_в = 8,7, α_н = 23 для стен и кровли, 12 для чердачного перекрытия

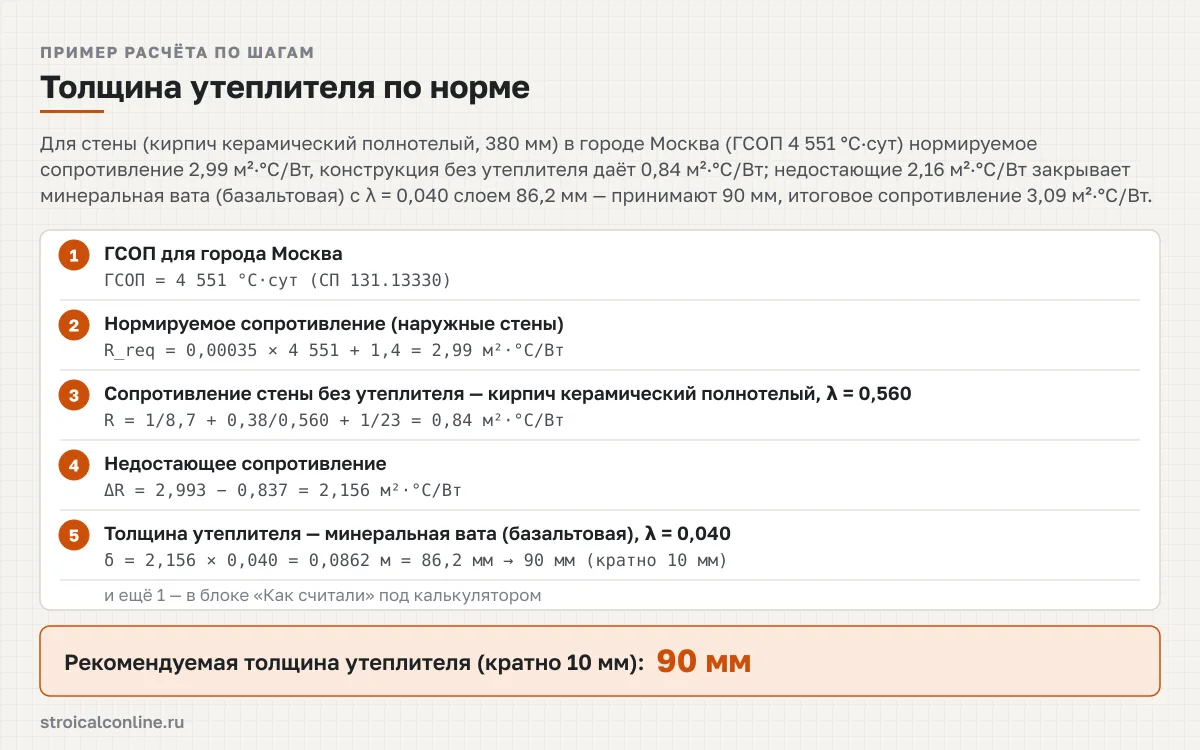

Порядок расчёта:
- Найдите ГСОП города по таблице СП 131.13330 или выберите город в форме — для Москвы это 4 551 °C·сут. Для Беларуси, Казахстана и Украины значения взяты из национальных норм строительной климатологии.
- Посчитайте нормируемое сопротивление по строке нужной конструкции: для стены в Москве 0,00035 × 4 551 + 1,4 = 2,99 м²·°C/Вт. У кровли коэффициенты больше, потому что через покрытие теряется больше тепла на единицу площади.
- Найдите сопротивление конструкции без утеплителя: 1/8,7 + δ/λ + 1/23. Для кирпича 380 мм с λ 0,56 это 0,115 + 0,679 + 0,043 = 0,84 м²·°C/Вт. Значения λ для стены и утеплителя берите из справочника теплопроводность утеплителей и стеновых материалов — калькулятор подставляет их сам.
- Вычтите: 2,993 − 0,837 = 2,156 м²·°C/Вт (округлённо 2,16) — столько должен добавить утеплитель. Если разность отрицательная, конструкция проходит норму без утепления.
- Умножьте на λ утеплителя и округлите вверх до 10 мм: 2,16 × 0,040 = 0,086 м, принимают 90 мм. Проверка: 0,84 + 0,09/0,040 = 3,09 ≥ 2,99. Покупают ближайший типоразмер плиты — 100 мм или два слоя по 50 мм.

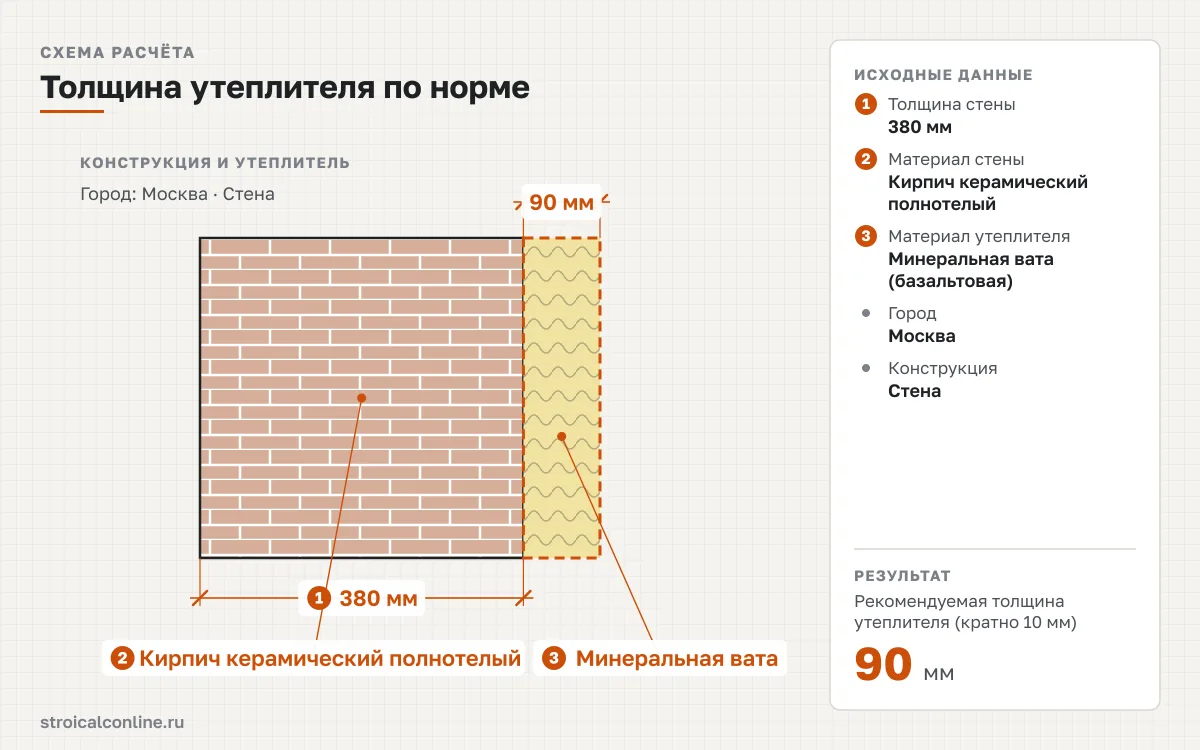

Пример с числами калькулятора по умолчанию: стена из керамического кирпича 380 мм в Москве, утеплитель — минеральная вата с λ 0,040. ГСОП 4 551 °C·сут, нормируемое сопротивление 2,99 м²·°C/Вт, стена без утеплителя даёт 0,84; недостающие 2,16 м²·°C/Вт закрывает слой 86,2 мм, рекомендуемая толщина 90 мм, итоговое сопротивление 3,09 м²·°C/Вт. Для пенопласта с λ 0,038 расчёт даёт 81,9 мм и те же 90 мм, для ЭППС с λ 0,032 — 69 мм и 70 мм, для PIR с λ 0,024 — 51,7 мм и 60 мм. Сколько плит и упаковок купить на площадь фасада, считает калькулятор сколько минваты нужно на стены, для пенополистирола — расчёт пенопласта и ЭППС на стены.
Формула считает по условию энергосбережения — поэлементному требованию п. 5.2 СП 50.13330. Санитарно-гигиеническое условие (перепад температур на внутренней поверхности, п. 5.7) и защита от переувлажнения (раздел 8) проверяются отдельно: положение точки росы в стене для выбранной толщины показывает соответствующий калькулятор. Допустимое для стен снижение поэлементного R до 0,63·R_req при выполнении комплексного требования по удельной теплозащитной характеристике здания здесь не применяется — берётся полное нормируемое значение, поэтому результат идёт с запасом.
Толщина утеплителя для стен по регионам и материалам: таблицы
Нормируемое сопротивление растёт с ГСОП линейно, а коэффициенты a и b зависят только от вида конструкции. Строка «стены» действует для наружных стен любых материалов, строка «покрытия» — для утеплённого ската мансарды и плоской кровли, строка «чердачные перекрытия» — для холодного чердака и перекрытий над неотапливаемыми подвалами со световыми проёмами (для подвала без окон α_н = 6 по табл. 6).
| Ограждающая конструкция (табл. 3) | a | b | ГСОП 2 000 | ГСОП 4 000 | ГСОП 6 000 | ГСОП 8 000 | ГСОП 10 000 | α_н, Вт/(м²·°C) |
|---|---|---|---|---|---|---|---|---|
| Наружные стены | 0,00035 | 1,4 | 2,1 | 2,8 | 3,5 | 4,2 | 4,9 | 23 |
| Покрытия (утеплённый скат мансарды) и перекрытия над проездами | 0,0005 | 2,2 | 3,2 | 4,2 | 5,2 | 6,2 | 7,2 | 23 |
| Чердачные перекрытия (холодный чердак) и перекрытия над неотапливаемыми подвалами со световыми проёмами | 0,00045 | 1,9 | 2,8 | 3,7 | 4,6 | 5,5 | 6,4 | 12 |
α_в = 8,7 Вт/(м²·°C) для всех конструкций (табл. 4). Для стен СП 50.13330 допускает снижение поэлементного R до 0,63·R_req при выполнении комплексного требования — калькулятор считает по полному значению. Источник: СП 50.13330.2012 «Тепловая защита зданий»: табл. 3 (нормируемое сопротивление теплопередаче жилых зданий R = a·ГСОП + b), табл. 4 (α_в = 8,7 Вт/(м²·°C)), табл. 6 (α_н: стены и покрытия — 23, чердачные перекрытия и перекрытия над подвалами со световыми проёмами — 12, над подвалами без проёмов — 6), прил. Е (сопротивление многослойной конструкции); шаг толщины 10 мм — типоразмеры плит по ГОСТ 9573-2012, ГОСТ 15588-2014, ГОСТ 32310-2020; пределы предупреждений (300 мм, 120 мм), перечень городов и типовых стен для таблиц — инженерная практика, не норма
Для стены по умолчанию — керамический кирпич 380 мм — толщина трёх самых распространённых утеплителей по 25 крупнейшим городам России, Беларуси, Казахстана и Украины. Значения округлены вверх до 10 мм; при покупке выбирают ближайший больший типоразмер плиты. Для другой толщины кирпича или другого материала стены результат по своему городу даёт калькулятор.
| Город | ГСОП, °C·сут | R_req стены, м²·°C/Вт | минеральная вата (λ 0,040), мм | пенопласт ПСБ-С (λ 0,038), мм | ЭППС (λ 0,032), мм |
|---|---|---|---|---|---|
| Москва | 4 551 | 2,99 | 90 | 90 | 70 |
| Санкт-Петербург | 4 537 | 2,99 | 90 | 90 | 70 |
| Киев | 3 538 | 2,64 | 80 | 70 | 60 |
| Алматы | 3 586 | 2,66 | 80 | 70 | 60 |
| Минск | 4 180 | 2,86 | 90 | 80 | 70 |
| Новосибирск | 6 210 | 3,57 | 110 | 110 | 90 |
| Екатеринбург | 5 613 | 3,36 | 110 | 100 | 90 |
| Харьков | 4 158 | 2,86 | 90 | 80 | 70 |
| Астана | 6 171 | 3,56 | 110 | 110 | 90 |
| Казань | 5 158 | 3,21 | 100 | 90 | 80 |
| Красноярск | 6 221 | 3,58 | 110 | 110 | 90 |
| Нижний Новгород | 5 182 | 3,21 | 100 | 100 | 80 |
| Челябинск | 5 777 | 3,42 | 110 | 100 | 90 |
| Шымкент | 2 697 | 2,34 | 70 | 60 | 50 |
| Уфа | 5 413 | 3,29 | 100 | 100 | 80 |
| Самара | 5 116 | 3,19 | 100 | 90 | 80 |
| Краснодар | 2 682 | 2,34 | 70 | 60 | 50 |
| Ростов-на-Дону | 3 523 | 2,63 | 80 | 70 | 60 |
| Омск | 6 276 | 3,6 | 120 | 110 | 90 |
| Воронеж | 4 410 | 2,94 | 90 | 90 | 70 |
| Одесса | 3 168 | 2,51 | 70 | 70 | 60 |
| Пермь | 5 931 | 3,48 | 110 | 110 | 90 |
| Волгоград | 3 929 | 2,78 | 80 | 80 | 70 |
| Днепр | 3 675 | 2,69 | 80 | 80 | 60 |
| Саратов | 4 763 | 3,07 | 90 | 90 | 80 |
R стены без утеплителя 0,84 м²·°C/Вт одинаково для всех городов; толщина 0 означает, что стена проходит норму без утепления. Источник: ГСОП — СП 131.13330.2020, табл. 3.1 (при внутренней температуре 20 °C), для Беларуси, Казахстана и Украины — национальные нормы; R_req и α — СП 50.13330.2012, табл. 3, 4, 6; λ — прил. Т СП 50.13330 и декларации производителей
Толщина утеплителя зависит от материала и толщины несущего слоя сильнее, чем от разницы между соседними регионами: газобетон D400 375 мм в Москве проходит норму без утепления, а брус 150 мм требует почти столько же ваты, сколько кирпичная стена в полтора кирпича. Таблица ниже собрана для Москвы по той же формуле, что и калькулятор, — для других городов меняется только R_req.
| Материал стены | Толщина стены, мм | λ стены, Вт/(м·°C) | R без утеплителя, м²·°C/Вт | Недостаёт, м²·°C/Вт | минеральная вата (λ 0,040), мм | пенопласт ПСБ-С (λ 0,038), мм | ЭППС (λ 0,032), мм |
|---|---|---|---|---|---|---|---|
| Кирпич керамический полнотелый | 250 | 0,56 | 0,6 | 2,39 | 100 | 100 | 80 |
| Кирпич керамический полнотелый | 380 | 0,56 | 0,84 | 2,16 | 90 | 90 | 70 |
| Кирпич керамический полнотелый | 510 | 0,56 | 1,07 | 1,92 | 80 | 80 | 70 |
| Кирпич керамический пустотелый (щелевой) | 380 | 0,41 | 1,09 | 1,91 | 80 | 80 | 70 |
| Кирпич силикатный полнотелый | 380 | 0,7 | 0,7 | 2,29 | 100 | 90 | 80 |
| Керамический блок поризованный | 380 | 0,18 | 2,27 | 0,72 | 30 | 30 | 30 |
| Газобетон D400 | 300 | 0,11 | 2,89 | 0,11 | 10 | 10 | 10 |
| Газобетон D400 | 375 | 0,11 | 3,57 | 0 | 0 | 0 | 0 |
| Газобетон D500 | 300 | 0,14 | 2,3 | 0,69 | 30 | 30 | 30 |
| Газобетон D500 | 375 | 0,14 | 2,84 | 0,16 | 10 | 10 | 10 |
| Газобетон D600 | 400 | 0,16 | 2,66 | 0,33 | 20 | 20 | 20 |
| Пеноблок D600 | 300 | 0,16 | 2,03 | 0,96 | 40 | 40 | 40 |
| Шлакоблок | 400 | 0,52 | 0,93 | 2,07 | 90 | 80 | 70 |
| Керамзитобетон (стеновой блок) | 400 | 0,41 | 1,13 | 1,86 | 80 | 80 | 60 |
| Арболит D600 | 300 | 0,16 | 2,03 | 0,96 | 40 | 40 | 40 |
| Брус деревянный (сосна, ель) | 150 | 0,18 | 0,99 | 2 | 90 | 80 | 70 |
| Брус деревянный (сосна, ель) | 200 | 0,18 | 1,27 | 1,72 | 70 | 70 | 60 |
| Бревно оцилиндрованное (сосна) | 240 | 0,18 | 1,49 | 1,5 | 70 | 60 | 50 |
| Железобетон | 200 | 2,04 | 0,26 | 2,74 | 110 | 110 | 90 |
λ стеновых материалов — по прил. Т СП 50.13330 (кирпич — в сухом состоянии); при условиях эксплуатации Б λ кирпичной кладки выше, и толщина утеплителя растёт на 10–20 мм. Толщина 0 — стена проходит норму без утепления. Источник: R_req и α — СП 50.13330.2012, табл. 3, 4, 6; ГСОП — СП 131.13330.2020, табл. 3.1; λ — прил. Т СП 50.13330 и декларации производителей; перечень типовых стен — инженерная практика
Итоговое сопротивление стен, кровли и перекрытий вместе с площадями ограждений и окнами переводит в ватты расчёт теплопотерь дома — по нему подбирают мощность котла и число секций радиаторов.
Что учесть при расчёте утеплителя для дома
- Условия эксплуатации. λ в расчёте — для сухого состояния кирпича и декларируемая для утеплителя. При расчётных условиях эксплуатации А и Б (табл. 2 СП 50.13330) требуется брать λ_А и λ_Б из прил. Т: у кладки из полнотелого керамического кирпича это 0,70 и 0,81 вместо 0,56, у минваты — на 10–15 % выше декларируемой, и толщина растёт на 10–20 мм. Для приморских и северо-западных регионов выбирайте следующий типоразмер.
- Типоразмер плит. Минеральная вата выпускается плитами 50, 100 и 150 мм, у части производителей — 30, 120 и 200 мм; пенопласт и ЭППС — от 20 до 150 мм с шагом 10. Расчётные 86 мм означают плиту 100 мм или два слоя по 50 мм с разбежкой швов; калькулятор округляет до 10 мм, а покупать нужно ближайшую большую плиту.
- Каркасный дом. У каркасной стены несущего слоя фактически нет: выберите «Брус» и введите 50 мм — минимальную толщину в форме, соответствующую обшивке; тогда почти всё сопротивление набирает утеплитель, а предупреждение о несущем слое тоньше 120 мм в этом случае не учитывайте. Для Москвы это 110 мм минваты, на практике заполняют стойки 150 мм и добавляют перекрёстный слой 50 мм, чтобы закрыть стойки.
- Мостики холода. Стойки каркаса, перемычки, торцы плит перекрытий и кронштейны вентфасада снижают приведённое сопротивление на 10–30 % относительно расчёта по глади. СП 50.13330 учитывает это коэффициентом теплотехнической однородности r: для кирпичной стены с перекрытиями около 0,8–0,9, для вентфасада на металлических кронштейнах — 0,7–0,8. Для точного проекта R_req делят на r и уже по нему считают толщину.
- Кровля и чердак. У покрытия норма в полтора раза выше (для Москвы 4,48 против 2,99 м²·°C/Вт), поэтому для мансарды в Москве при минеральной вате нужно около 170 мм между стропилами; для холодного чердака утепляют перекрытие, где α_н = 12, а норма ниже кровельной. Типовое решение — 150 мм между стропилами плюс 50 мм перекрёстно снизу, с вентзазором над утеплителем.
- Два слоя и выбор материала. При толщине более 150 мм плиты укладывают в два слоя с перевязкой швов. Материал с меньшей λ сокращает толщину на 20–40 %: для кирпича 380 мм в Москве вместо 90 мм минваты хватает 70 мм ЭППС или 60 мм PIR. Насыпной керамзит с λ 0,14 для фасада непригоден — только для засыпки чердачного перекрытия и колодцевой кладки, о чём калькулятор предупреждает.
- Паропроницаемость слоёв. Снаружи стены паропроницаемость слоёв должна расти изнутри наружу: на газобетон и брус кладут минвату, а не ЭППС, иначе влага запирается в несущем слое. Пенополистирол уместен на кирпиче и бетоне под мокрый фасад и на цоколе. Утепление изнутри сдвигает точку росы в помещение и допустимо только с расчётом влажностного режима.
- Нормы других стран. Для Беларуси, Казахстана и Украины ГСОП взяты из национальной климатологии, а коэффициенты a и b — из российского СП 50.13330. Национальные документы — ТКП 45-2.04-43 (Беларусь), СП РК 2.04-107 (Казахстан), ДБН В.2.6-31 (Украина) — задают нормируемые сопротивления таблицами по зонам; для проекта их берут из местного документа, а калькулятор даёт ориентир для сравнения материалов и толщин.
Нормативные документы
- СП 50.13330.2012 «Тепловая защита зданий» — табл. 3 (нормируемое сопротивление), табл. 4 и 6 (α_в, α_н), прил. Е и Т
- СП 131.13330.2020 «Строительная климатология» — расчётные температуры и отопительный период по городам
- СП 23-101-2004 «Проектирование тепловой защиты зданий»
- ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
- ГОСТ 9573-2012, ГОСТ 15588-2014, ГОСТ 32310-2020 — плиты из минеральной ваты, пенополистирола и экструзионного пенополистирола
