Масса 1 м стальной трубы в сортаменте вычислена по формуле ГОСТ: для круглой трубы m = π × s × (D − s) × ρ / 10⁶, для квадратной и прямоугольной m = 0,0157 × s × (a + b − 2,86 × s), где D — наружный диаметр, a и b — стороны сечения, s — толщина стенки в миллиметрах, ρ — плотность стали 7 850 кг/м³. Для типовой круглой трубы 57×3,5 мм получается 4,618 кг/м, для профильной 40×20×2 мм — 1,7 кг/м, то есть в тонне такой профильной трубы 588 м.
Сортамент — установленный стандартом перечень размеров проката с теоретической массой единицы длины; по нему поставщик назначает цену за тонну и оформляет отгрузку, а проектировщик берёт площадь сечения для расчёта нагрузок. Ниже четыре таблицы: круглые трубы малого диаметра, круглые трубы среднего и большого диаметра, квадратные и прямоугольные профильные трубы. В каждой строке — масса 1 м, масса трубы складской длины 6 и 12 м и число метров в тонне. Партию произвольной длины и количества считает калькулятор веса трубы по диаметру и толщине стенки.

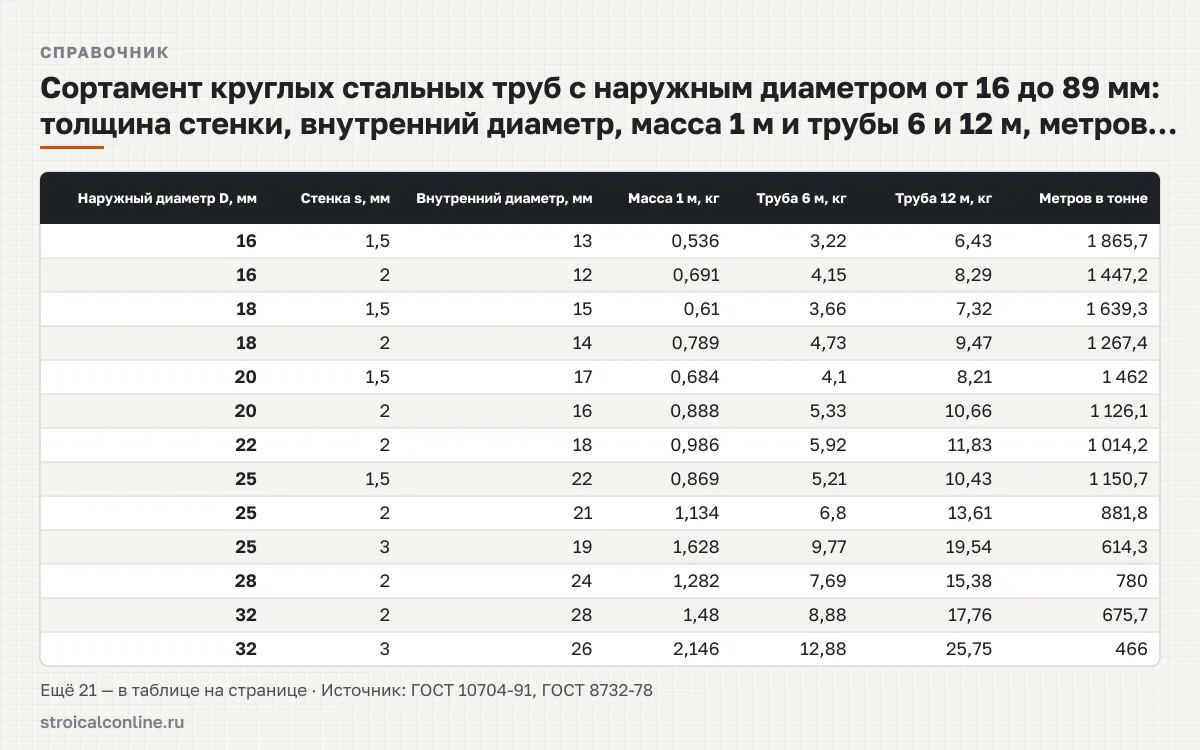

Сортамент труб ГОСТ 10704 и ГОСТ 8732: таблица стальных труб диаметром 16–89 мм
Круглую трубу обозначают наружным диаметром и толщиной стенки: 57×3,5 — это D = 57 мм при s = 3,5 мм. Электросварная прямошовная труба по ГОСТ 10704-91 сворачивается из стальной полосы и сваривается вдоль образующей; бесшовная горячедеформированная труба по ГОСТ 8732-78 прокатывается из сплошной заготовки и шва не имеет. Теоретическая масса у них одинакова, потому что оба сортамента рассчитаны по одной формуле; различаются допуски на стенку, диапазон размеров и цена. Электросварная труба дешевле и применяется в ограждениях, каркасах, стойках навесов и водопроводе без высокого давления; бесшовную берут для трубопроводов под давлением, гидравлики и нагруженных конструкций.
Внутренний диаметр в таблице равен D − 2s: он нужен для расчёта пропускной способности и подбора фитингов. У трубы 57×3,5 он составляет 50 мм. Диаметры до 89 мм — самые ходовые в частном строительстве: столбы забора, стойки навеса, перила, стояки и разводка отопления.
| Наружный диаметр D, мм | Стенка s, мм | Внутренний диаметр, мм | Масса 1 м, кг | Труба 6 м, кг | Труба 12 м, кг | Метров в тонне |
|---|---|---|---|---|---|---|
| 16 | 1,5 | 13 | 0,536 | 3,22 | 6,43 | 1 865,7 |
| 16 | 2 | 12 | 0,691 | 4,15 | 8,29 | 1 447,2 |
| 18 | 1,5 | 15 | 0,61 | 3,66 | 7,32 | 1 639,3 |
| 18 | 2 | 14 | 0,789 | 4,73 | 9,47 | 1 267,4 |
| 20 | 1,5 | 17 | 0,684 | 4,1 | 8,21 | 1 462 |
| 20 | 2 | 16 | 0,888 | 5,33 | 10,66 | 1 126,1 |
| 22 | 2 | 18 | 0,986 | 5,92 | 11,83 | 1 014,2 |
| 25 | 1,5 | 22 | 0,869 | 5,21 | 10,43 | 1 150,7 |
| 25 | 2 | 21 | 1,134 | 6,8 | 13,61 | 881,8 |
| 25 | 3 | 19 | 1,628 | 9,77 | 19,54 | 614,3 |
| 28 | 2 | 24 | 1,282 | 7,69 | 15,38 | 780 |
| 32 | 2 | 28 | 1,48 | 8,88 | 17,76 | 675,7 |
| 32 | 3 | 26 | 2,146 | 12,88 | 25,75 | 466 |
| 38 | 2 | 34 | 1,776 | 10,66 | 21,31 | 563,1 |
| 38 | 3 | 32 | 2,589 | 15,53 | 31,07 | 386,2 |
| 42 | 3 | 36 | 2,885 | 17,31 | 34,62 | 346,6 |
| 42 | 3,5 | 35 | 3,323 | 19,94 | 39,88 | 300,9 |
| 45 | 3 | 39 | 3,107 | 18,64 | 37,28 | 321,9 |
| 48 | 3 | 42 | 3,329 | 19,97 | 39,95 | 300,4 |
| 48 | 3,5 | 41 | 3,841 | 23,05 | 46,09 | 260,3 |
| 51 | 3 | 45 | 3,551 | 21,31 | 42,61 | 281,6 |
| 57 | 3 | 51 | 3,995 | 23,97 | 47,94 | 250,3 |
| 57 | 3,5 | 50 | 4,618 | 27,71 | 55,42 | 216,5 |
| 57 | 4 | 49 | 5,228 | 31,37 | 62,74 | 191,3 |
| 60 | 3 | 54 | 4,217 | 25,3 | 50,6 | 237,1 |
| 60 | 3,5 | 53 | 4,877 | 29,26 | 58,52 | 205 |
| 60 | 4 | 52 | 5,524 | 33,14 | 66,29 | 181 |
| 70 | 3 | 64 | 4,957 | 29,74 | 59,48 | 201,7 |
| 76 | 3 | 70 | 5,401 | 32,41 | 64,81 | 185,2 |
| 76 | 3,5 | 69 | 6,258 | 37,55 | 75,1 | 159,8 |
| 76 | 4 | 68 | 7,103 | 42,62 | 85,24 | 140,8 |
| 89 | 3,5 | 82 | 7,38 | 44,28 | 88,56 | 135,5 |
| 89 | 4 | 81 | 8,385 | 50,31 | 100,62 | 119,3 |
| 89 | 5 | 79 | 10,36 | 62,16 | 124,32 | 96,5 |
Масса 1 м — теоретическая, по формуле ГОСТ m = π·s·(D − s)·ρ при плотности стали 7 850 кг/м³; у электросварной и бесшовной трубы одного размера она одинакова. Внутренний диаметр равен D − 2s. Источник: ГОСТ 10704-91, ГОСТ 8732-78
Вес трубы: таблица для диаметров 102–530 мм
Трубы от 102 мм идут на колонны, сваи, эстакады, дымоходы и магистральные трубопроводы. Сортамент ГОСТ 10704 продолжается и за 530 мм, но такие трубы делают под заказ, а в таблице собраны размеры, которые лежат на складах металлобаз. Масса растёт быстрее диаметра: труба 108×4 весит 10,26 кг/м и в тонне её 97,5 м, а труба 530×10 — 128,24 кг/м, и тонны хватает меньше чем на восемь метров. Для колонны каркаса или стойки навеса обычно выбирают трубу 102–159 мм со стенкой 4–5 мм, для металлических свай под лёгкий дом — 108–133 мм.
| Наружный диаметр D, мм | Стенка s, мм | Внутренний диаметр, мм | Масса 1 м, кг | Труба 6 м, кг | Труба 12 м, кг | Метров в тонне |
|---|---|---|---|---|---|---|
| 102 | 4 | 94 | 9,667 | 58 | 116 | 103,4 |
| 108 | 4 | 100 | 10,26 | 61,56 | 123,12 | 97,5 |
| 108 | 5 | 98 | 12,7 | 76,2 | 152,4 | 78,7 |
| 114 | 4 | 106 | 10,85 | 65,1 | 130,2 | 92,2 |
| 114 | 5 | 104 | 13,44 | 80,64 | 161,28 | 74,4 |
| 127 | 4 | 119 | 12,13 | 72,78 | 145,56 | 82,4 |
| 127 | 5 | 117 | 15,04 | 90,24 | 180,48 | 66,5 |
| 133 | 4 | 125 | 12,73 | 76,38 | 152,76 | 78,6 |
| 133 | 5 | 123 | 15,78 | 94,68 | 189,36 | 63,4 |
| 140 | 5 | 130 | 16,65 | 99,9 | 199,8 | 60,1 |
| 146 | 5 | 136 | 17,39 | 104,34 | 208,68 | 57,5 |
| 159 | 4,5 | 150 | 17,15 | 102,9 | 205,8 | 58,3 |
| 159 | 5 | 149 | 18,99 | 113,94 | 227,88 | 52,7 |
| 159 | 6 | 147 | 22,64 | 135,84 | 271,68 | 44,2 |
| 168 | 5 | 158 | 20,1 | 120,6 | 241,2 | 49,8 |
| 168 | 6 | 156 | 23,97 | 143,82 | 287,64 | 41,7 |
| 180 | 6 | 168 | 25,75 | 154,5 | 309 | 38,8 |
| 194 | 6 | 182 | 27,82 | 166,92 | 333,84 | 35,9 |
| 219 | 6 | 207 | 31,52 | 189,12 | 378,24 | 31,7 |
| 219 | 8 | 203 | 41,63 | 249,78 | 499,56 | 24 |
| 245 | 7 | 231 | 41,09 | 246,54 | 493,08 | 24,3 |
| 245 | 8 | 229 | 46,76 | 280,56 | 561,12 | 21,4 |
| 273 | 7 | 259 | 45,92 | 275,52 | 551,04 | 21,8 |
| 273 | 8 | 257 | 52,28 | 313,68 | 627,36 | 19,1 |
| 325 | 8 | 309 | 62,54 | 375,24 | 750,48 | 16 |
| 325 | 10 | 305 | 77,68 | 466,08 | 932,16 | 12,9 |
| 377 | 9 | 359 | 81,68 | 490,08 | 980,16 | 12,2 |
| 377 | 10 | 357 | 90,51 | 543,06 | 1 086,12 | 11 |
| 426 | 9 | 408 | 92,55 | 555,3 | 1 110,6 | 10,8 |
| 426 | 10 | 406 | 102,59 | 615,54 | 1 231,08 | 9,7 |
| 478 | 10 | 458 | 115,42 | 692,52 | 1 385,04 | 8,7 |
| 530 | 10 | 510 | 128,24 | 769,44 | 1 538,88 | 7,8 |
Масса 1 м — теоретическая, по формуле ГОСТ m = π·s·(D − s)·ρ при плотности стали 7 850 кг/м³; у электросварной и бесшовной трубы одного размера она одинакова. Внутренний диаметр равен D − 2s. Источник: ГОСТ 10704-91, ГОСТ 8732-78
Водогазопроводные трубы ВГП: условный проход, дюймы и наружный диаметр
Трубы для водопровода и отопления по ГОСТ 3262-75 обозначают не наружным диаметром, а условным проходом Ду — округлённым внутренним диаметром в миллиметрах, который в старых спецификациях и на импортной арматуре записан в дюймах. Ду 15 соответствует ½″ и наружному диаметру 21,3 мм, Ду 20 — ¾″ и 26,8 мм, Ду 25 — 1″ и 33,5 мм, Ду 32 — 1¼″ и 42,3 мм, Ду 40 — 1½″ и 48 мм, Ду 50 — 2″ и 60 мм. По толщине стенки трубы ВГП делят на лёгкие, обыкновенные и усиленные; резьба на трубе нарезается по наружному диаметру, поэтому фитинг ¾″ подходит к трубе 26,8 мм, а не к трубе с наружным диаметром 20 мм.
Массу трубы ВГП считают как у любой круглой: по наружному диаметру и стенке из сертификата. Трубы Ду 40 и Ду 50 обыкновенной серии совпадают по размерам с трубами 48×3,5 и 60×3,5 из таблицы выше, поэтому их масса за метр — 3,841 и 4,877 кг соответственно. Оцинкованная труба тяжелее чёрной на массу цинкового покрытия, в сортамент она не входит.
Сортамент квадратных труб ГОСТ 8639: размеры и вес 1 метра
Профильная труба — труба квадратного или прямоугольного сечения, которую формуют из круглой заготовки; обозначается сторонами и стенкой: 40×40×2 или 40×20×2 мм. Сортамент профильных труб разбит на два стандарта: ГОСТ 8639-82 для квадратных и ГОСТ 8645-68 для прямоугольных; масса в обоих посчитана по одной формуле с учётом закругления углов. Гнутые замкнутые профили по ГОСТ 30245-2012 продают под тем же названием, но радиусы углов у них больше, и масса отличается на доли процента — при закупке по массе берут значение из сертификата производителя.
Квадратная труба — основной материал каркасов: столбы и стойки, фермы навесов, рамы ворот, каркасы лестниц. Для столбов забора берут 60×60×2 и 60×60×3, для лаг — 40×20×1,5 и 40×20×2; их число и массу вместе с профнастилом даёт калькулятор забора из профнастила. Труба 60×60×3 весит 5,25 кг/м, шестиметровая — 31,5 кг: столб с приваренной пяткой один человек ставит без крана, а трубу 100×100×4 массой 11,84 кг/м уже удобнее монтировать вдвоём.
| Сторона a, мм | Стенка s, мм | Масса 1 м, кг | Труба 6 м, кг | Труба 12 м, кг | Метров в тонне |
|---|---|---|---|---|---|
| 15 | 1 | 0,426 | 2,56 | 5,11 | 2 347,4 |
| 15 | 1,5 | 0,605 | 3,63 | 7,26 | 1 652,9 |
| 20 | 1 | 0,583 | 3,5 | 7 | 1 715,3 |
| 20 | 1,5 | 0,841 | 5,05 | 10,09 | 1 189,1 |
| 20 | 2 | 1,08 | 6,48 | 12,96 | 925,9 |
| 25 | 1,5 | 1,08 | 6,48 | 12,96 | 925,9 |
| 25 | 2 | 1,39 | 8,34 | 16,68 | 719,4 |
| 30 | 1,5 | 1,31 | 7,86 | 15,72 | 763,4 |
| 30 | 2 | 1,7 | 10,2 | 20,4 | 588,2 |
| 40 | 1,5 | 1,78 | 10,68 | 21,36 | 561,8 |
| 40 | 2 | 2,33 | 13,98 | 27,96 | 429,2 |
| 40 | 2,5 | 2,86 | 17,16 | 34,32 | 349,7 |
| 40 | 3 | 3,36 | 20,16 | 40,32 | 297,6 |
| 40 | 4 | 4,31 | 25,86 | 51,72 | 232 |
| 50 | 2 | 2,96 | 17,76 | 35,52 | 337,8 |
| 50 | 2,5 | 3,64 | 21,84 | 43,68 | 274,7 |
| 50 | 3 | 4,31 | 25,86 | 51,72 | 232 |
| 50 | 4 | 5,56 | 33,36 | 66,72 | 179,9 |
| 60 | 2 | 3,59 | 21,54 | 43,08 | 278,6 |
| 60 | 3 | 5,25 | 31,5 | 63 | 190,5 |
| 60 | 4 | 6,82 | 40,92 | 81,84 | 146,6 |
| 60 | 5 | 8,3 | 49,8 | 99,6 | 120,5 |
| 80 | 3 | 7,13 | 42,78 | 85,56 | 140,3 |
| 80 | 4 | 9,33 | 55,98 | 111,96 | 107,2 |
| 80 | 5 | 11,44 | 68,64 | 137,28 | 87,4 |
| 80 | 6 | 13,46 | 80,76 | 161,52 | 74,3 |
| 100 | 4 | 11,84 | 71,04 | 142,08 | 84,5 |
| 100 | 5 | 14,58 | 87,48 | 174,96 | 68,6 |
| 100 | 6 | 17,22 | 103,32 | 206,64 | 58,1 |
| 100 | 8 | 22,25 | 133,5 | 267 | 44,9 |
| 120 | 5 | 17,72 | 106,32 | 212,64 | 56,4 |
| 120 | 6 | 20,99 | 125,94 | 251,88 | 47,6 |
| 120 | 8 | 27,27 | 163,62 | 327,24 | 36,7 |
| 140 | 5 | 20,86 | 125,16 | 250,32 | 47,9 |
| 140 | 6 | 24,76 | 148,56 | 297,12 | 40,4 |
| 150 | 6 | 26,64 | 159,84 | 319,68 | 37,5 |
| 150 | 8 | 34,81 | 208,86 | 417,72 | 28,7 |
| 160 | 6 | 28,53 | 171,18 | 342,36 | 35,1 |
| 160 | 8 | 37,32 | 223,92 | 447,84 | 26,8 |
| 180 | 6 | 32,3 | 193,8 | 387,6 | 31 |
| 180 | 8 | 42,34 | 254,04 | 508,08 | 23,6 |
| 200 | 6 | 36,06 | 216,36 | 432,72 | 27,7 |
| 200 | 8 | 47,37 | 284,22 | 568,44 | 21,1 |
| 200 | 10 | 58,31 | 349,86 | 699,72 | 17,1 |
Масса 1 м — теоретическая, по формуле ГОСТ m = 0,0157·s·(a + b − 2,86·s) при плотности стали 7 850 кг/м³, с учётом закругления углов. Источник: ГОСТ 8639-82
Прямоугольные трубы ГОСТ 8645: размеры и вес 1 метра
Прямоугольная труба при той же массе жёстче квадратной в плоскости большей стороны, поэтому её ставят на изгиб: прогоны, лаги, балки козырьков, тетивы и косоуры. Масса зависит от периметра сечения и стенки, а не от формы: трубы 50×30×2 и 40×40×2 весят одинаково — 2,33 кг/м, но прямоугольная лучше держит нагрузку поперёк большей стороны. Порядок сторон в обозначении не важен, 20×40 и 40×20 — одна и та же труба; на складах её ставят большей стороной вертикально. Длину косоура или тетивы из такой трубы для одномаршевой лестницы даёт расчёт лестницы на второй этаж.
| Сторона a, мм | Сторона b, мм | Стенка s, мм | Масса 1 м, кг | Труба 6 м, кг | Труба 12 м, кг | Метров в тонне |
|---|---|---|---|---|---|---|
| 20 | 10 | 1,5 | 0,605 | 3,63 | 7,26 | 1 652,9 |
| 25 | 15 | 1,5 | 0,841 | 5,05 | 10,09 | 1 189,1 |
| 30 | 15 | 1,5 | 0,959 | 5,75 | 11,51 | 1 042,8 |
| 30 | 20 | 1,5 | 1,08 | 6,48 | 12,96 | 925,9 |
| 30 | 20 | 2 | 1,39 | 8,34 | 16,68 | 719,4 |
| 40 | 20 | 1,5 | 1,31 | 7,86 | 15,72 | 763,4 |
| 40 | 20 | 2 | 1,7 | 10,2 | 20,4 | 588,2 |
| 40 | 20 | 2,5 | 2,07 | 12,42 | 24,84 | 483,1 |
| 40 | 25 | 2 | 1,86 | 11,16 | 22,32 | 537,6 |
| 50 | 25 | 2 | 2,18 | 13,08 | 26,16 | 458,7 |
| 50 | 25 | 2,5 | 2,66 | 15,96 | 31,92 | 375,9 |
| 50 | 30 | 2 | 2,33 | 13,98 | 27,96 | 429,2 |
| 50 | 30 | 3 | 3,36 | 20,16 | 40,32 | 297,6 |
| 60 | 30 | 2 | 2,65 | 15,9 | 31,8 | 377,4 |
| 60 | 30 | 3 | 3,83 | 22,98 | 45,96 | 261,1 |
| 60 | 40 | 2 | 2,96 | 17,76 | 35,52 | 337,8 |
| 60 | 40 | 3 | 4,31 | 25,86 | 51,72 | 232 |
| 60 | 40 | 4 | 5,56 | 33,36 | 66,72 | 179,9 |
| 80 | 40 | 3 | 5,25 | 31,5 | 63 | 190,5 |
| 80 | 40 | 4 | 6,82 | 40,92 | 81,84 | 146,6 |
| 80 | 60 | 3 | 6,19 | 37,14 | 74,28 | 161,6 |
| 80 | 60 | 4 | 8,07 | 48,42 | 96,84 | 123,9 |
| 100 | 50 | 3 | 6,66 | 39,96 | 79,92 | 150,2 |
| 100 | 50 | 4 | 8,7 | 52,2 | 104,4 | 114,9 |
| 100 | 50 | 5 | 10,65 | 63,9 | 127,8 | 93,9 |
| 100 | 60 | 4 | 9,33 | 55,98 | 111,96 | 107,2 |
| 100 | 60 | 5 | 11,44 | 68,64 | 137,28 | 87,4 |
| 120 | 60 | 4 | 10,59 | 63,54 | 127,08 | 94,4 |
| 120 | 60 | 5 | 13,01 | 78,06 | 156,12 | 76,9 |
| 120 | 80 | 4 | 11,84 | 71,04 | 142,08 | 84,5 |
| 120 | 80 | 5 | 14,58 | 87,48 | 174,96 | 68,6 |
| 120 | 80 | 6 | 17,22 | 103,32 | 206,64 | 58,1 |
| 140 | 60 | 4 | 11,84 | 71,04 | 142,08 | 84,5 |
| 140 | 60 | 5 | 14,58 | 87,48 | 174,96 | 68,6 |
| 150 | 100 | 5 | 18,5 | 111 | 222 | 54,1 |
| 150 | 100 | 6 | 21,93 | 131,58 | 263,16 | 45,6 |
| 160 | 80 | 5 | 17,72 | 106,32 | 212,64 | 56,4 |
| 160 | 80 | 6 | 20,99 | 125,94 | 251,88 | 47,6 |
| 180 | 100 | 6 | 24,76 | 148,56 | 297,12 | 40,4 |
| 180 | 100 | 8 | 32,29 | 193,74 | 387,48 | 31 |
| 200 | 100 | 6 | 26,64 | 159,84 | 319,68 | 37,5 |
| 200 | 100 | 8 | 34,81 | 208,86 | 417,72 | 28,7 |
| 200 | 120 | 6 | 28,53 | 171,18 | 342,36 | 35,1 |
| 200 | 120 | 8 | 37,32 | 223,92 | 447,84 | 26,8 |
Масса 1 м — теоретическая, по формуле ГОСТ m = 0,0157·s·(a + b − 2,86·s) при плотности стали 7 850 кг/м³, с учётом закругления углов. Источник: ГОСТ 8645-68
Как пользоваться сортаментом
- Масса партии = масса 1 м × длина трубы × количество. Для десяти труб 57×3,5 по 6 м: 4,618 × 60 = 277,08 кг, или 0,277 т. Цена металлопроката указывается за тонну, поэтому результат сразу переводят в тонны делением на 1 000.
- Тонны в метры и штуки. Метров в тонне = 1 000 / масса 1 м — эта величина есть в каждой строке. Число труб = метры / длина трубы, с округлением вверх: для 57×3,5 длиной 6 м это 216,5 / 6 = 36,09, то есть 37 труб. Готовый обратный расчёт для квадратного и прямоугольного сечения выполняет калькулятор веса профильной трубы за метр.
- Допуски. Сортамент даёт теоретическую массу по номинальным размерам; фактическая стенка лежит внутри допуска ГОСТ, и масса партии уходит от расчётной на несколько процентов в обе стороны. Для сметы и заказа считают по теоретической массе, а при приёмке по весам заранее оговаривают в договоре, какой показатель считать расчётным.
- Другие металлы. Массы в таблицах даны для стали плотностью 7 850 кг/м³; для нержавеющей стали, алюминия и меди табличное значение умножают на отношение плотностей из справочника плотности металлов и строительных материалов.
- Другой прокат. Уголок, швеллер, двутавр, лист, круг и полосу по сортаментам ГОСТ считает универсальный калькулятор веса металлопроката — с тем же обратным расчётом тонн в метры и штуки.
- Нестандартный размер. Если сочетания диаметра и стенки нет в таблице, массу считают по формуле ГОСТ из первого абзаца: на стандартных размерах она совпадает с сортаментом с точностью до половины процента, поэтому ей можно доверять и для промежуточных размеров.
Нормативные документы
- ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент»
- ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент»
- ГОСТ 8639-82 «Трубы стальные квадратные. Сортамент»
- ГОСТ 8645-68 «Трубы стальные прямоугольные. Сортамент»
- ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия»
- ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия»
- ГОСТ 30245-2012 «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные»
