Как рассчитать забор из профнастила и штакетника вручную
Число столбов считается по длине полотна: из общей длины забора вычитают ширину ворот и калитки, делят на шаг и округляют вверх, затем прибавляют по столбу на каждый проём и один концевой для незамкнутой линии. Для забора 50 м с воротами 4 м и калиткой 1 м при шаге 2,5 м это (50 − 4 − 1) / 2,5 = 18 пролётов и 18 + 2 + 1 = 21 столб, из них три усиленных. Лаги — горизонтальные прогоны из профильной трубы между столбами, к которым крепят листы или штакетины; их длина равна длине полотна, умноженной на число рядов. Полезная ширина листа — ширина за вычетом бокового нахлёста в одну волну; именно на неё делят длину полотна, чтобы получить число листов.
Число столбов забора
N = ⌈(L − W_в − W_к) / s⌉ + n_пр + 1, где L — длина забора, м; W_в и W_к — ширина ворот и калитки, м; s — шаг столбов, м; n_пр — число проёмов (0, 1 или 2); 1 — концевой столб незамкнутой линии, для замкнутого контура не добавляется
Порядок расчёта:
- Определите длину полотна: L_п = L − W_в − W_к. Ворота и калитка листами не заполняются и лагами не перекрываются — их считают отдельно по створкам.
- Разделите полотно на шаг столбов и округлите вверх; фактический шаг получится чуть меньше заданного: 45 / 2,5 = 18 пролётов, шаг ровно 2,5 м; при 36 м полотна — 15 пролётов по 2,4 м. Прибавьте по столбу на ворота и на калитку и один концевой, если забор не замыкается. Столбов под створки три: два у ворот, один из них общий с калиткой, и ещё один с другой стороны калитки; их берут на размер больше.
- Длина столба — высота забора плюс заглубление; умножьте её на число столбов и на массу 1 м трубы из сортамента. Для сечений, которых нет в списке калькулятора, вес профильной трубы 1 метр считается отдельно по формуле ГОСТ. Лаги: полотно, умноженное на число рядов — 2 при высоте до 2 м и 3 при большей высоте. Масса — по сортаменту трубы лаг.
- Заполнение: для профнастила полотно делят на полезную ширину листа и округляют вверх, площадь для покупки считают по полной ширине и высоте забора; для штакетника полотно в миллиметрах делят на сумму ширины планки и зазора. Саморезы — 4 на лист и 2 на штакетину на каждый ряд лаг.
- Бетон: объём лунки ⌀ 200 мм — 0,785 × 0,2² × глубина — умножают на число столбов; при забутовке тот же объём занимает щебень, при забивке ничего не нужно.

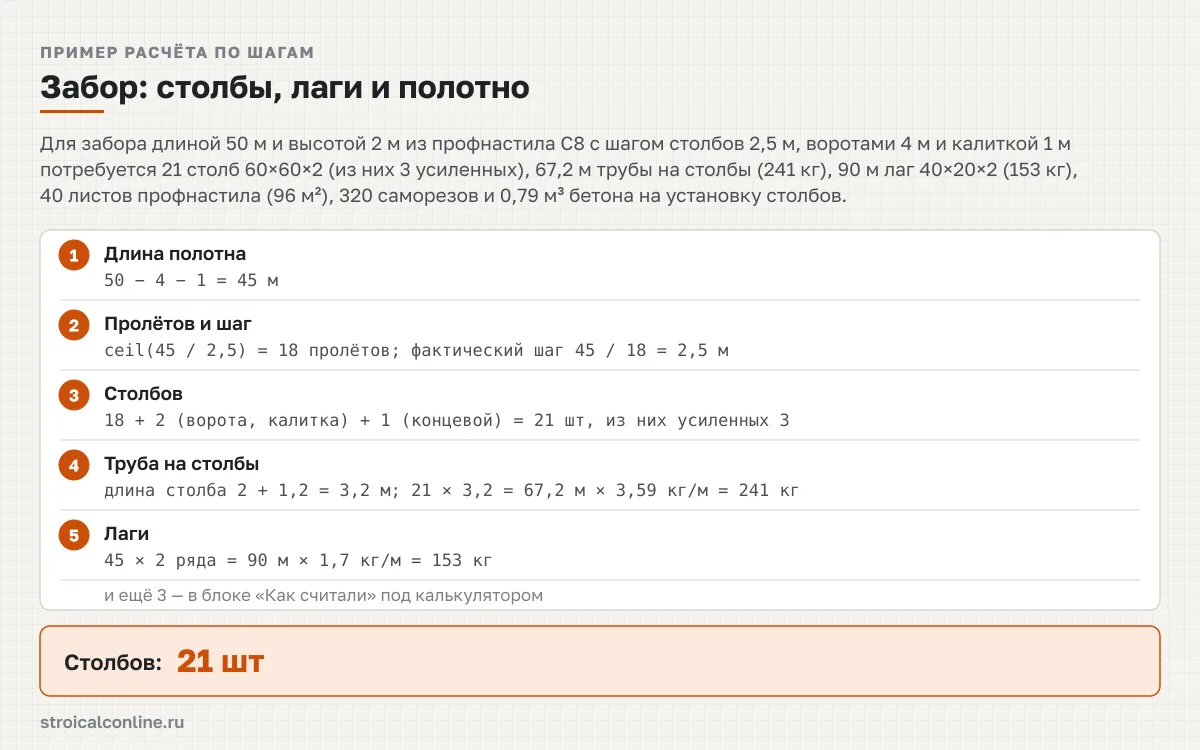

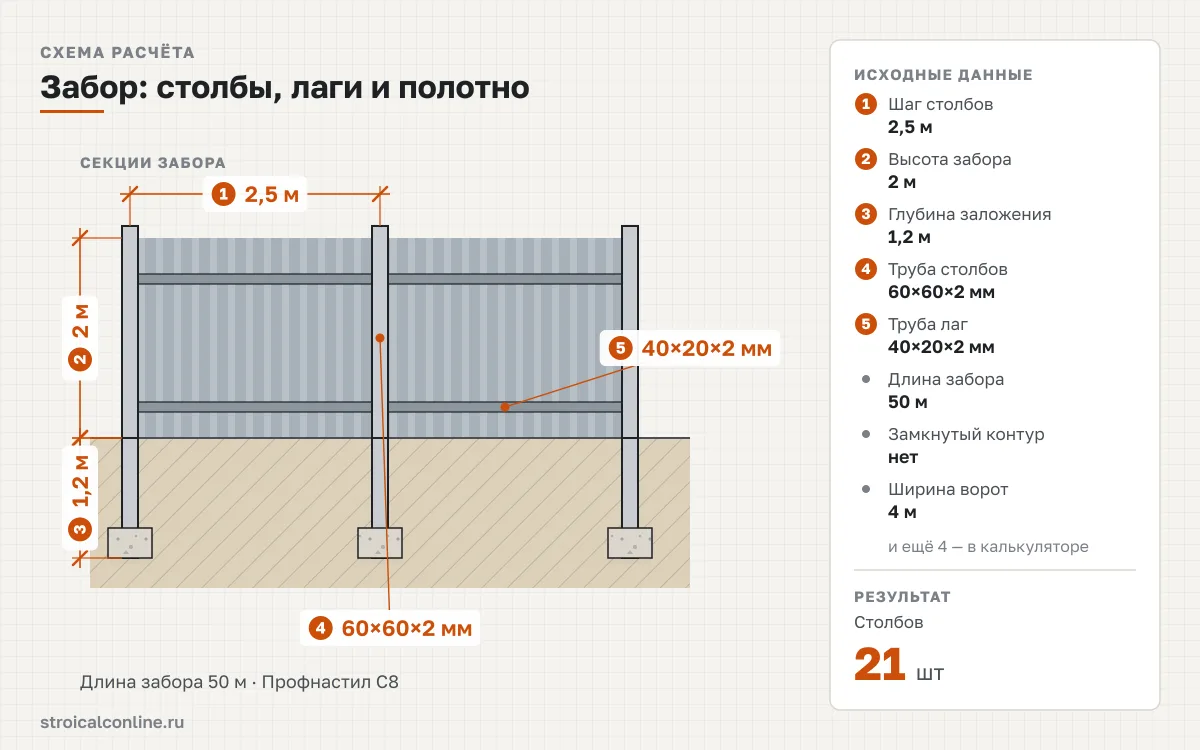

Пример: забор 50 м высотой 2 м из профнастила С8, ворота 4 м, калитка 1 м, шаг 2,5 м, столбы 60×60×2, два ряда лаг 40×20×2, бетонирование на 1,2 м. Полотно 45 м, 18 пролётов, 21 столб, из них 3 усиленных. Столб длиной 2 + 1,2 = 3,2 м; трубы на столбы 21 × 3,2 = 67,2 м, по 3,59 кг/м — 241 кг. Лаг 45 × 2 = 90 м, по 1,7 кг/м — 153 кг. Листов 45 / 1,15 = 39,13 → 40, площадь 40 × 1,2 × 2 = 96 м². Саморезов 40 × 2 × 4 = 320. Бетона 0,0377 × 21 = 0,79 м³ — это около 230 кг цемента; сколько это при фасовке 25, 40 или 50 кг, показывает калькулятор мешков цемента на куб бетона. Если вместо профнастила штакетник 100 мм с зазором 50 мм, на те же 45 м уйдёт 45 000 / 150 = 300 штакетин и 300 × 2 × 2 = 1 200 саморезов.
Расчёт материалов на забор: таблицы столбов, листов и бетона по длине
Первая таблица отвечает на вопрос «сколько столбов нужно на забор» для незамкнутой линии: длину делят на шаг, округляют вверх и прибавляют концевой столб. Последняя колонка — с воротами 4 м и калиткой 1 м: полотно короче на 5 м, но два проёма добавляют по столбу, поэтому итог почти всегда совпадает с расчётом без ворот, а различается только число усиленных столбов.
| Длина забора, м | Шаг 2 м | Шаг 2,5 м | Шаг 3 м | Шаг 2,5 м, ворота и калитка |
|---|---|---|---|---|
| 10 | 6 | 5 | 5 | 5 |
| 20 | 11 | 9 | 8 | 9 |
| 30 | 16 | 13 | 11 | 13 |
| 40 | 21 | 17 | 15 | 17 |
| 50 | 26 | 21 | 18 | 21 |
| 60 | 31 | 25 | 21 | 25 |
| 80 | 41 | 33 | 28 | 33 |
| 100 | 51 | 41 | 35 | 41 |
Для замкнутого контура концевой столб не нужен — на один меньше. Ворота 4 м и калитка 1 м уменьшают полотно на 5 м; из столбов с проёмами три усиленных. При длине меньше ширины проёмов остаются только столбы проёмов. Источник: расчёт по формуле калькулятора: столбов = ⌈L / s⌉ + 1 для незамкнутой линии; ворота и калитка вычитаются из длины полотна и добавляют по одному столбу
Вторая таблица — полный комплект на глухой забор высотой 2 м с настройками калькулятора по умолчанию: столбы 60×60×2 с шагом 2,5 м, два ряда лаг 40×20×2, листы четырёх марок, саморезы и бетон. Число листов отличается по маркам только из-за полезной ширины: у С8 она 1,15 м, у С20 — 1,1 м, у С21 и НС35 — 1 м. Для кровли те же листы считают иначе — с нахлёстом по длине и рядами по скату, это отдельный расчёт профнастила на крышу.
| Длина, м | Столбов, шт | Труба на столбы, м | Масса столбов, кг | Лаги, м | Масса лаг, кг | Листов С8 | Листов С20 | Листов С21 | Листов НС35 | Саморезов (С8), шт | Бетон на столбы, м³ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 5 | 16 | 57 | 20 | 34 | 9 | 10 | 10 | 10 | 72 | 0,19 |
| 20 | 9 | 28,8 | 103 | 40 | 68 | 18 | 19 | 20 | 20 | 144 | 0,34 |
| 30 | 13 | 41,6 | 149 | 60 | 102 | 27 | 28 | 30 | 30 | 216 | 0,49 |
| 40 | 17 | 54,4 | 195 | 80 | 136 | 35 | 37 | 40 | 40 | 280 | 0,64 |
| 50 | 21 | 67,2 | 241 | 100 | 170 | 44 | 46 | 50 | 50 | 352 | 0,79 |
| 60 | 25 | 80 | 287 | 120 | 204 | 53 | 55 | 60 | 60 | 424 | 0,94 |
| 80 | 33 | 105,6 | 379 | 160 | 272 | 70 | 73 | 80 | 80 | 560 | 1,24 |
| 100 | 41 | 131,2 | 471 | 200 | 340 | 87 | 91 | 100 | 100 | 696 | 1,55 |
Листы режутся по высоте забора 2 м; число листов = ⌈L / полезная ширина⌉, площадь закупки — по полной ширине. Саморезов — по 2 ряда лаг и 4 на лист на лагу. Запас 10 % в таблицу не входит. Источник: расчёт по формуле калькулятора; масса 1 м трубы — ГОСТ 8639-82 «Трубы стальные квадратные. Сортамент», ГОСТ 8645-68 «Трубы стальные прямоугольные. Сортамент»; полезная ширина листов — ГОСТ 24045-2016
Третья таблица — бетон, цемент и щебень на лунки в зависимости от глубины заложения. Расход цемента дан для бетона М200 на цементе М500, щебень — на забутовку тем же объёмом. Объём бетона на лунки любой формы даёт расчёт бетона на столбы, а полный состав смеси с песком и водой — расчёт состава по марке.
| Глубина заложения, м | Объём лунки, м³ | Бетон на 10 столбов, м³ | Цемент на 10 столбов, кг | Мешков по 50 кг | Щебень на забутовку 10 столбов, кг |
|---|---|---|---|---|---|
| 0,8 | 0,0251 | 0,25 | 73 | 2 | 352 |
| 1 | 0,0314 | 0,31 | 91 | 2 | 440 |
| 1,2 | 0,0377 | 0,38 | 109 | 3 | 528 |
| 1,5 | 0,0471 | 0,47 | 137 | 3 | 660 |
| 1,8 | 0,0565 | 0,57 | 164 | 4 | 792 |
Объём самой трубы в лунке (около 0,004 м³ для 60×60 при глубине 1,2 м) не вычитается — он идёт в запас. Мешки округлены вверх; для забутовки щебень фракции 20–40 трамбуют слоями по 20–30 см. Источник: объём лунки — π/4 × d² × h (формула калькулятора); расход цемента 290 кг/м³ для М200 на цементе М500 — типовая рецептура, ГОСТ 7473-2010, ГОСТ 26633-2015; насыпная плотность щебня 1 400 кг/м³ — ГОСТ 8267-93 (фракции и породы щебня); насыпная плотность — метод ГОСТ 8269.0-97, значения по фракциям — справочные данные производителей щебня
Что учесть при расчёте
- Глубина промерзания. Бетонный стакан в пучинистом суглинке выше глубины промерзания за две-три зимы выдавливается на 5–10 см. Заглубите столб ниже нормативной глубины промерзания грунта своего города либо откажитесь от бетона в пользу забутовки щебнем или забивки.
- Ветровая нагрузка. Глухой профнастил высотой 2 м при шаге 2,5 м в III ветровом районе передаёт на столб порядка 100 кгс; в IV районе нагрузка выше на четверть, на открытой местности — в полтора раза, поэтому шаг уменьшают до 2 м, а сечение столба поднимают до 60×60×3 или 80×80×3. Свой ветровой район по городам смотрят по СП 20.13330.
- Высота и вид ограждения. По СП 53.13330.2019 между садовыми участками рекомендуется сетчатое ограждение высотой 1,2–1,8 м; глухой забор из профнастила ставят со стороны улицы, а между соседями — по письменному согласию. Правила застройки конкретного посёлка могут быть строже.
- Усиленные столбы. Створки ворот весом 60–100 кг создают на столбе изгибающий момент, который профиль 60×60×2 не держит: под ворота и калитку берут 80×80×3 и заглубляют на 1,5 м с бетонированием, даже если остальные столбы забиты. Калькулятор считает усиленные столбы тем же сечением, что и рядовые, — разницу по массе добавьте вручную.
- Раскрой трубы. Хлыст 6 м даёт один столб 3,2 м и обрезок 2,8 м, который в столб не годится, — при покупке считайте хлысты: на 21 столб длиной 3,2 м нужен 21 хлыст, а при столбе 3 м (высота 2 м, заглубление 1 м) — 11 хлыстов, по два столба из каждого. Лаги стыкуют на столбах, поэтому обрезки лаг в дело идут.
- Профнастил односторонний и двусторонний. Лист с полимерным покрытием с одной стороны дешевле, но изнутри участка виден грунт. Листы под забор режут по высоте на заводе: стандартные 2 м подходят без подрезки, при высоте 1,8 м на каждом листе остаётся 20 см отхода, если не заказать длину в размер.
- Штакетник в шахматном порядке. Двусторонняя укладка закрывает просвет: планки крепят с обеих сторон лаг вразбежку, число штакетин удваивается, лаги остаются те же, но саморезы идут с двух сторон. Калькулятор считает односторонний ряд — для шахматки умножьте штакетины и саморезы на два.
- Запас. Труба режется с отходом на каждом хлысте, листы иногда мнут при перевозке, саморезы теряются; 10 % на трубу, листы и крепёж — стандарт. Столбы запасом не увеличиваются: их число задано геометрией, а лишний столб ставить некуда.
Нормативные документы
- ГОСТ 8639-82 «Трубы стальные квадратные. Сортамент»; ГОСТ 8645-68 «Трубы стальные прямоугольные. Сортамент» — масса 1 м труб столбов и лаг
- ГОСТ 24045-2016 «Профили стальные листовые гнутые с трапециевидными гофрами» — ширина листов профнастила
- СП 53.13330.2019 «Планировка и застройка территории ведения гражданами садоводства», п. 6.2 — высота и вид ограждений между участками
- СП 20.13330.2016 «Нагрузки и воздействия», раздел 11 — ветровая нагрузка на глухое полотно
- СП 22.13330.2016 «Основания зданий и сооружений» — нормативная глубина промерзания для заглубления столбов
