Как рассчитать тротуарную плитку вручную
Число плиток рассчитывается по формуле N = S × (1 + k) × 10⁶ / ((l + j) × (w + j)): площадь мощения с надбавкой на подрезку умножается на число плиток в квадратном метре с учётом шва. Для типовой задачи — площадка 40 м² из брусчатки 200 × 100 × 60 мм со швом 3 мм при прямой укладке — получается 42 × 47,83 = 2 008,7, то есть 2 009 плиток массой около 5 545 кг; с запасом 10 % на бой — 2 210. Тротуарная плитка и брусчатка — одно и то же бетонное изделие по ГОСТ 17608-2017, брусчаткой обычно называют мелкий формат толщиной от 60 мм; бортовой камень, он же бордюр или поребрик, — изделие по ГОСТ 6665-91, которое удерживает край мощения от расползания.
Число плиток
N = S × (1 + k) × 1 000 000 / ((l + j) × (w + j)), где S — площадь мощения, м²; k — подрезка (0,05 при прямой укладке, 0,10 при диагональной); l, w — длина и ширина плитки, мм; j — ширина шва, мм
Порядок расчёта:
- Определите площадь мощения — сумму площадей дорожек и площадок без бордюра. Для участка сложной формы с непараллельными сторонами площадь по четырём сторонам и диагонали даёт расчёт, который показывает, как посчитать площадь участка. Ширину дорожки берите кратной плитке: для брусчатки 200 × 100 мм — 1,0 или 1,2 м, тогда продольной подрезки не будет.
- Посчитайте плитки на 1 м² со швом: к длине и ширине плитки прибавьте по одной ширине шва и разделите 1 000 000 на произведение. Каждая плитка «владеет» половиной шва с каждой стороны, поэтому шов прибавляется к стороне один раз, а не два: для 200 × 100 мм при шве 3 мм — 1 000 000 / (203 × 103) = 47,83 штуки.
- Умножьте площадь на коэффициент подрезки — 1,05 при прямой укладке и 1,10 при диагональной или ёлочке, где каждый ряд упирается в бордюр треугольником, — и на число плиток в квадратном метре. Штуки округляются только вверх.
- Переведите штуки в массу для доставки: масса одной плитки — длина × ширина × толщина × 2 300 кг/м³, для брусчатки 60 мм это 2,76 кг, а 1 м² покрытия весит 138 кг. Плотности других материалов мощения и основания собраны в таблице плотности строительных материалов.

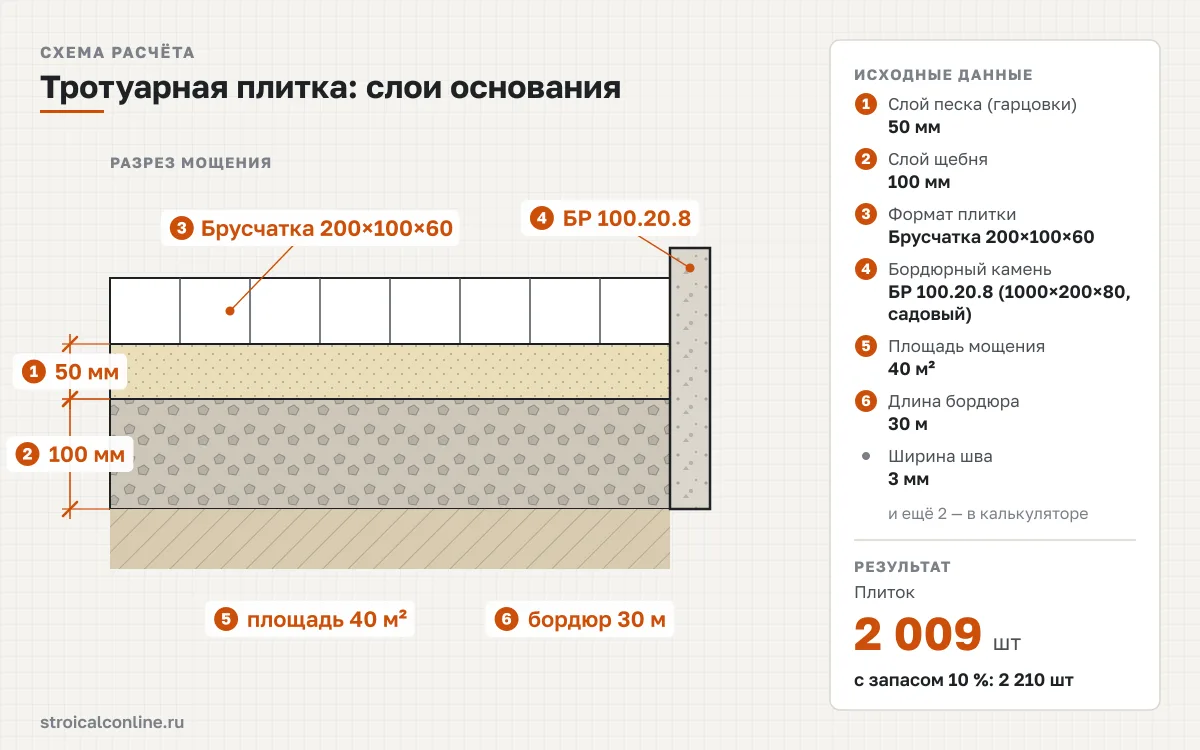

- Посчитайте основание: толщину каждого слоя в метрах умножьте на площадь и на коэффициент уплотнения — 1,3 для щебня и 1,15 для песка, потому что при трамбовке виброплитой насыпной слой оседает, а покупают именно насыпной объём. Массу в тоннах даёт умножение на насыпную плотность: 1 400 кг/м³ для щебня и 1 500 кг/м³ для песка.
- Добавьте песок для швов, бордюр и бетон под него. Доля швов в площади — 1 − l × w / ((l + j) × (w + j)); её умножают на площадь, толщину плитки и плотность песка. Число бордюрных камней — длина бордюра, делённая на длину камня; бетонный замок под бордюр — около 0,02 м³ на погонный метр.

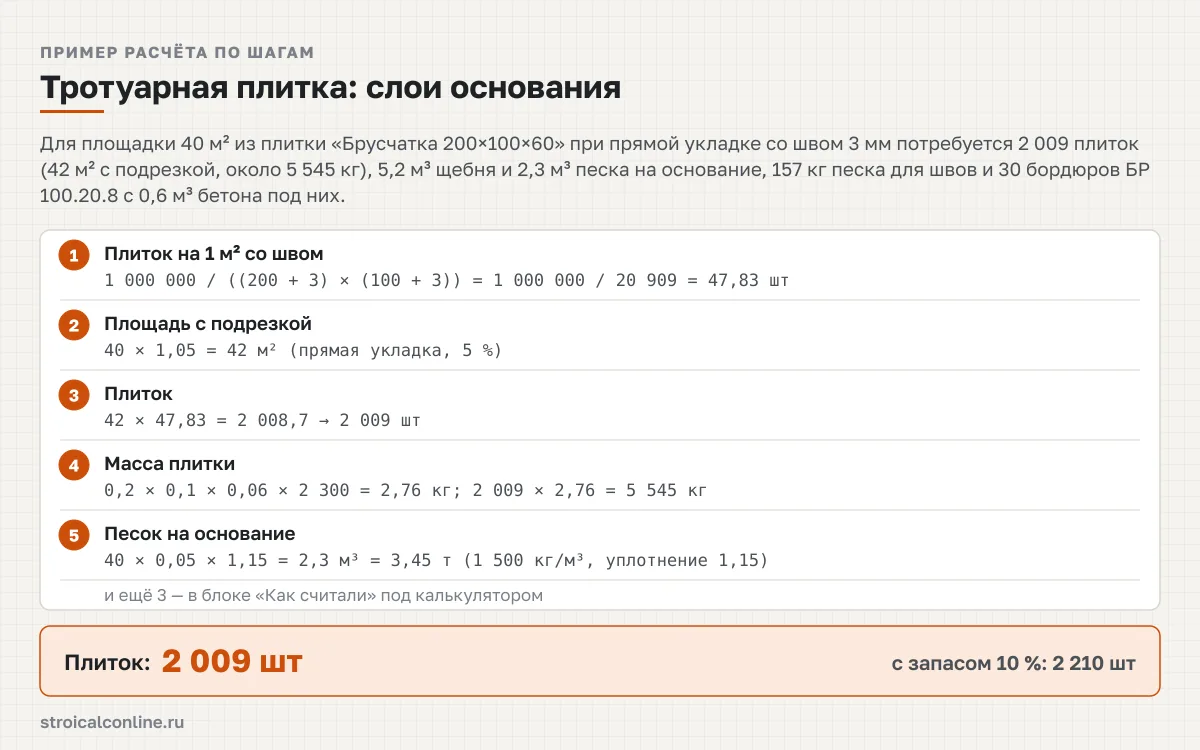

Пример: площадка 40 м², брусчатка 200 × 100 × 60 мм, шов 3 мм, прямая укладка, пешеходная дорожка со слоем щебня 100 мм и песка 50 мм, бордюр 30 м из камня БР 100.20.8. Плиток на 1 м² — 1 000 000 / 20 909 = 47,83; площадь с подрезкой 40 × 1,05 = 42 м²; плиток 42 × 47,83 = 2 008,7 → 2 009 штук массой 2 009 × 2,76 = 5 545 кг. Песок на основание 40 × 0,05 × 1,15 = 2,3 м³ (3,45 т), щебень 40 × 0,1 × 1,3 = 5,2 м³ (7,28 т). Доля швов 1 − 20 000 / 20 909 = 4,35 %, песок для швов 40 × 0,0435 × 0,06 × 1 500 = 157 кг. Бордюров 30 / 1 = 30 штук, бетон под них 30 × 0,02 = 0,6 м³. С запасом 10 % — 2 210 плиток, 5,72 м³ щебня и 2,53 м³ песка. Сколько это рейсов самосвала при другой фракции и влажности, показывают расчёт щебня на площадку и ответ на вопрос, сколько кубов песка в камазе.
Сколько тротуарной плитки в 1 м²: таблицы по форматам, основанию и площади
Число плиток на квадратный метр зависит только от формата и шва, и именно его умножают на площадь, когда она уже известна. В таблице — типовой ряд форматов по ГОСТ 17608-2017: штук на 1 м² без шва и со швом 3 и 5 мм, масса одной плитки и квадратного метра покрытия при плотности бетона 2 300 кг/м³. Фигурные плитки — «волна», «катушка», «старый город» — продаются квадратными метрами, число штук у них зависит от производителя, поэтому в калькулятор вводится ближайший прямоугольный формат, а покупка идёт по площади с подрезкой.
| Формат | Размер, мм | Штук на 1 м² без шва | Со швом 3 мм | Со швом 5 мм | Масса 1 шт, кг | Масса 1 м², кг |
|---|---|---|---|---|---|---|
| Кирпичик | 200 × 100 × 40 | 50 | 47,83 | 46,46 | 1,84 | 92 |
| Брусчатка | 200 × 100 × 60 | 50 | 47,83 | 46,46 | 2,76 | 138 |
| Брусчатка | 200 × 100 × 80 | 50 | 47,83 | 46,46 | 3,68 | 184 |
| Квадрат | 200 × 200 × 60 | 25 | 24,27 | 23,8 | 5,52 | 138 |
| Квадрат | 300 × 300 × 30 | 11,11 | 10,89 | 10,75 | 6,21 | 69 |
| Квадрат | 300 × 300 × 50 | 11,11 | 10,89 | 10,75 | 10,35 | 115 |
| Плита | 400 × 400 × 50 | 6,25 | 6,16 | 6,1 | 18,4 | 115 |
| Плита | 500 × 500 × 50 | 4 | 3,95 | 3,92 | 28,75 | 115 |
| Плита | 500 × 500 × 70 | 4 | 3,95 | 3,92 | 40,25 | 161 |
Число плиток на 1 м² — расчётное, без подрезки и запаса; масса 1 м² указана без шва, при плотности бетонной плитки 2 300 кг/м³ — ГОСТ 17608-2017 (плиты бетонные тротуарные). Источник: ГОСТ 17608-2017 «Плиты бетонные тротуарные. Технические условия» (форматы и толщины — типовой ряд производителей), ГОСТ 6665-91 «Камни бетонные и железобетонные бортовые. Технические условия»; толщины слоёв основания, подрезка и коэффициенты уплотнения — инженерная практика благоустройства (СП 82.13330.2016)
Слои основания зависят от нагрузки, а не от плитки: пешеходной дорожке хватает 100 мм щебня и 50 мм песка, площадке под легковой автомобиль нужны 200 мм щебня и плитка не тоньше 80 мм. В таблице — типовые толщины и расход песка и щебня на 1 м² уже с коэффициентами уплотнения. СП 82.13330.2016 привязывает конструкцию основания к типу грунта и нагрузке, поэтому значения подписаны как типовые для укладки на грунт, а не как требование нормы; расход на 1 м² умножают на площадь мощения.
| Назначение | Щебень, мм | Песок, мм | Плитка не тоньше, мм | Щебень на 1 м², м³ | Щебень на 1 м², кг | Песок на 1 м², м³ | Песок на 1 м², кг |
|---|---|---|---|---|---|---|---|
| Пешеходная дорожка | 100 | 50 | 40 | 0,13 | 182 | 0,057 | 86 |
| Площадка под автомобиль | 200 | 50 | 80 | 0,26 | 364 | 0,057 | 86 |
Объёмы — насыпные, к закупке: уплотнённый слой умножен на 1,3 для щебня и 1,15 для песка; масса — при 1 400 и 1 500 кг/м³. Минимальный слой щебня: пешеходная дорожка — 100 мм, площадка под автомобиль — 150 мм; толщины слоёв — типовые для укладки на грунт, а не требование СП. Источник: ГОСТ 17608-2017 «Плиты бетонные тротуарные. Технические условия» (форматы и толщины — типовой ряд производителей), ГОСТ 6665-91 «Камни бетонные и железобетонные бортовые. Технические условия»; толщины слоёв основания, подрезка и коэффициенты уплотнения — инженерная практика благоустройства (СП 82.13330.2016)
Третья таблица отвечает на вопрос «сколько плитки нужно на дорожку 20 квадратов» для типовых площадей от 10 до 100 м²: плитки трёх ходовых форматов при прямой укладке со швом 3 мм, песок для швов, щебень и песок на основание пешеходной дорожки. Числа уже округлены вверх и включают подрезку 5 %, запас на бой добавляется отдельно; для площадки под автомобиль щебень из предпоследней колонки удваивается.
| Площадь, м² | Брусчатка 200×100×60, шт | Квадрат 300×300×50, шт | Плита 500×500×50, шт | Песок для швов (Брусчатка 200×100×60), кг | Щебень 100 мм, м³ | Песок 50 мм, м³ |
|---|---|---|---|---|---|---|
| 10 | 503 | 115 | 42 | 39 | 1,3 | 0,58 |
| 20 | 1 005 | 229 | 84 | 78 | 2,6 | 1,15 |
| 40 | 2 009 | 458 | 167 | 157 | 5,2 | 2,3 |
| 60 | 3 014 | 687 | 250 | 235 | 7,8 | 3,45 |
| 100 | 5 022 | 1 144 | 416 | 391 | 13 | 5,75 |
Число плиток округлено вверх и включает подрезку 5 % при прямой укладке; запас на бой (по умолчанию 10 %) добавляет калькулятор. Схема «Диагональ, ёлочка» — подрезка 10 %. Источник: ГОСТ 17608-2017 «Плиты бетонные тротуарные. Технические условия» (форматы и толщины — типовой ряд производителей), ГОСТ 6665-91 «Камни бетонные и железобетонные бортовые. Технические условия»; толщины слоёв основания, подрезка и коэффициенты уплотнения — инженерная практика благоустройства (СП 82.13330.2016)
Что учесть при расчёте
- Ширина дорожки. Подрезка 5 % рассчитана на дорожку, кратную плитке по ширине; при ширине 0,9 м для брусчатки 200 × 100 мм режется каждый ряд, и расход растёт до 8–10 %. Раскладку начинают от бордюра целыми плитками, а подрезку выносят к стене дома или к газону.
- Толщина плитки и нагрузка. 30 мм — только на бетонное основание, 40 мм — садовые тропинки без тачки, 60 мм — пешеходные дорожки и отмостка, 80 мм — въезд и парковка легкового автомобиля, 100 мм — проезд грузовика. Калькулятор предупреждает, если формат тоньше рекомендованного для выбранного назначения.
- Грунт и геотекстиль. На глине и суглинке под щебень кладут геотекстиль плотностью 150–200 г/м² с нахлёстом 10–15 см, а слой щебня увеличивают на 50 мм: без разделения слоёв щебень уходит в грунт, и плитка проседает уже через сезон. Уклон 1–2 % от дома нужен любой площадке, иначе вода стоит в швах и зимой рвёт покрытие.
- Гарцовка вместо песка. Под плитку на площадке часто кладут гарцовку — сухую смесь цемента и песка от 1 : 5 до 1 : 8, которая после увлажнения схватывается и не вымывается дождём. Объём слоя тот же, 30–50 мм, а расход цемента на него подсказывают пропорции цементно-песчаного раствора.
- Швы. Шов 3–5 мм заполняют сухим просеянным песком и проливают водой два-три раза с досыпкой; при шве 0 плитка вплотную не ляжет из-за допуска ±2 мм на размер, поэтому 0 в калькуляторе — только для плит на бетонном основании на клей.
- Бордюр. Садовый БР 100.20.8 ставят на бетон М200 с обеих сторон дорожки, дорожный БР 100.30.15 — по краю проезда; верх бордюра — на 20–30 мм выше плитки, а у газона вровень с ней, чтобы вода уходила. Бетон под бордюр и отмостку заказывают одним замесом: объём отмостки считает расчёт бетона на отмостку.
- Доставка. На площадку 40 м² приходится 5,5 т плитки, 7,3 т щебня и 3,5 т песка — больше 16 т материалов, это два рейса самосвала и разгрузка манипулятором; поддоны с плиткой ставят у места укладки, а не у ворот.
- Проверка. Быстрая оценка: 50 штук брусчатки 200 × 100 мм на 1 м² без шва, 11 плиток 300 × 300 мм, 4 плиты 500 × 500 мм; на пешеходную дорожку около 0,13 м³ щебня и 0,06 м³ песка на квадрат. Если калькулятор показал заметно другое, ошибка в единицах: площадь вводится в квадратных метрах, стороны плитки, шов и слои — в миллиметрах.
Нормативные документы
- ГОСТ 17608-2017 «Плиты бетонные тротуарные. Технические условия»
- ГОСТ 6665-91 «Камни бетонные и железобетонные бортовые. Технические условия»
- СП 82.13330.2016 «Благоустройство территорий» (актуализированный СНиП III-10-75)
- ГОСТ 8736-2014 «Песок для строительных работ»; ГОСТ 8267-93 «Щебень и гравий из плотных горных пород»
