Как рассчитать профнастил на крышу вручную
Количество листов профнастила на крышу равно числу листов в ряду, умноженному на число рядов по длине ската и на число скатов: листов в ряду — ширина ската, делённая на полезную ширину листа с округлением вверх; рядов — длина ската за вычетом нахлёста, делённая на длину листа за вычетом нахлёста, тоже вверх. Полезная ширина листа — это полная ширина минус боковой нахлёст в одну волну: у С21 полная ширина 1,05 м, полезная — 1,0 м. Для двускатной крыши со скатами 6,3 × 11 м из листов С21 длиной в размер ската нужно 2 × 11 × 1 = 22 листа — 145,53 м² к заказу при площади скатов 138,6 м².
Листы профнастила на скаты
N = k × ceil(L / bп) × ceil((l − n) / (Lл − n)), где k — число скатов, L — ширина ската по карнизу, bп — полезная ширина листа, l — длина ската, Lл — длина листа, n — нахлёст по длине (0,2 м)
Порядок расчёта:

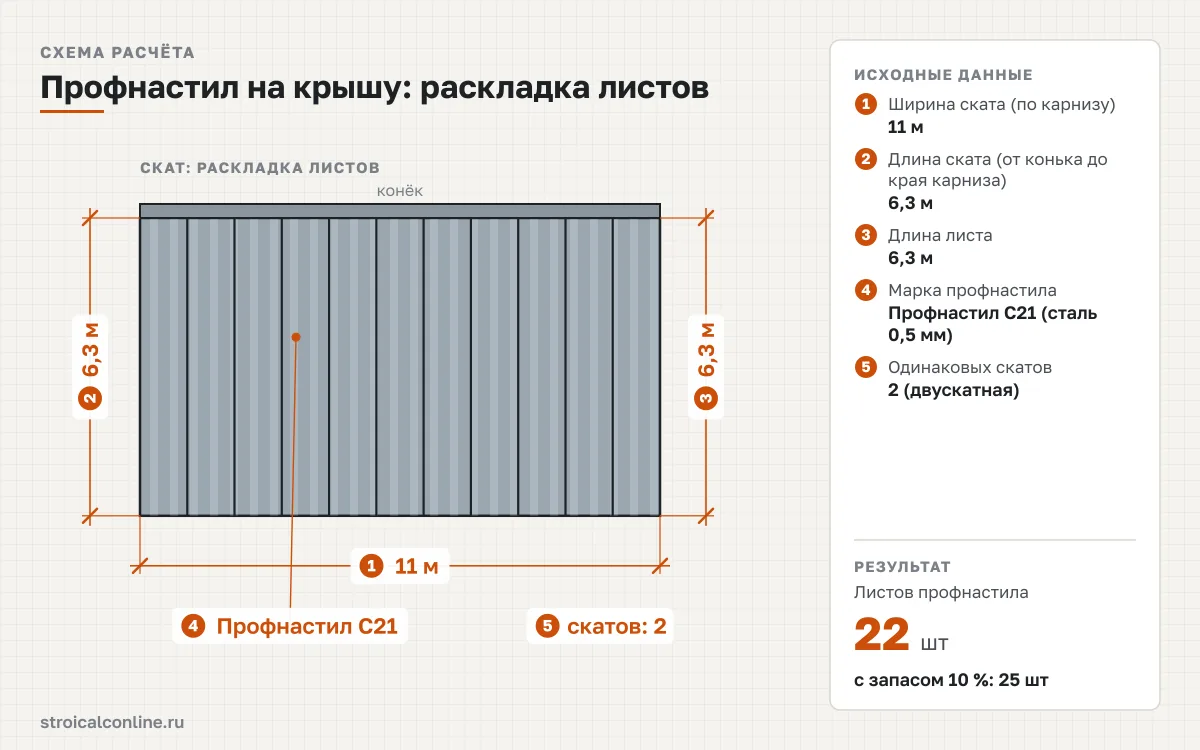

- Измерьте скат. Длина l — от конька до края карниза вместе со свесом, ширина L — по карнизу с фронтонными свесами. Если крыша ещё в проекте, длину и ширину скатов по размерам дома и углу даёт расчёт площади двускатной крыши: для дома 10 × 10 м под 30° со свесами 0,5 м скат получается 6,3 × 11 м.
- Посчитайте листы в ряду: ceil(11 / 1,0) = 11. Округление всегда вверх — последний лист подрезают по ширине или распределяют остаток по боковым нахлёстам.
- Посчитайте ряды по длине ската: ceil((6,3 − 0,2) / (6,3 − 0,2)) = 1. Лист в размер ската даёт один ряд без поперечного стыка; лист 6 м на тот же скат — уже два ряда, потому что 6,3 − 0,2 = 6,1 м больше 5,8 м, которые перекрывает один лист после нахлёста.
- Умножьте на число скатов и переведите в площадь: 2 × 11 × 1 = 22 листа; площадь к заказу считают по полной ширине, так продавцы выставляют цену: 22 × 6,3 × 1,05 = 145,53 м². Отход — превышение площади листов над площадью скатов: (145,53 − 138,6) / 138,6 = 5 %. Масса покрытия — площадь листов на массу 1 м²: 145,53 × 5 = 728 кг.
- Добавьте доборные элементы и крепёж. Планки конька, карнизная и торцевая продаются длиной 2 м и стыкуются с нахлёстом 0,1 м, поэтому длину линии делят на 1,9 м: конёк 11 м — 6 планок, карнизы 2 × 11 = 22 м — 12, торцы 2 × 2 × 6,3 = 25,2 м — 14. Саморезов — 8 штук на 1 м² площади скатов: 138,6 × 8 = 1 109.

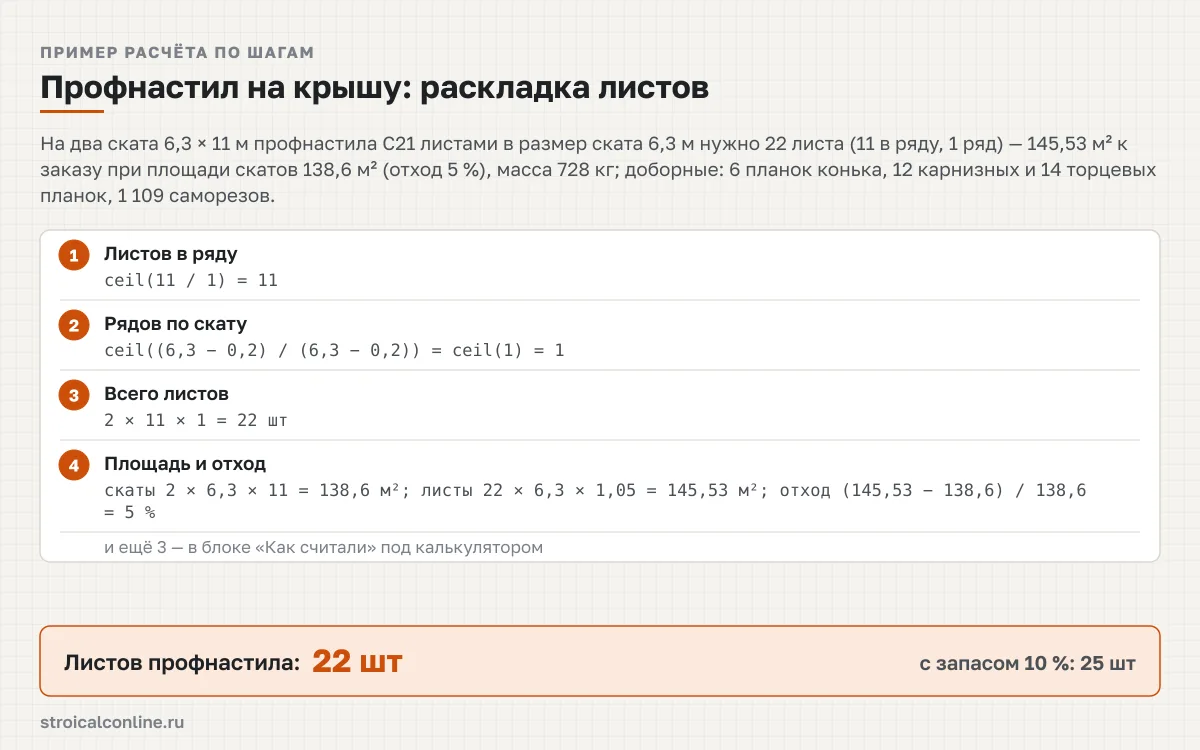

Пример: два ската 6,3 × 11 м, профнастил С21, лист в размер ската 6,3 м. Нужно 22 листа (11 в ряду, 1 ряд) — 145,53 м² к заказу при площади скатов 138,6 м² и отходе 5 %, масса 728 кг; доборные: 6 планок конька, 12 карнизных и 14 торцевых, 1 109 саморезов. С запасом 10 % к заказу идут 25 листов, 160,08 м² и 1 220 саморезов. Для односкатной крыши число скатов — 1, конька нет, а торцевые планки считаются по двум краям одного ската; какой уклон нужен, чтобы вода и снег уходили с пологого ската, показывает уклон односкатной крыши из профнастила.
Расчёт профлиста на крышу: размеры листов, полезная ширина и нахлёст
Расчёт профнастила на крышу начинается с марки: профлист и профнастил — одно и то же, а вот С8, С21 и Н60 отличаются высотой волны, полной и полезной шириной и массой. Марка профнастила читается так: буква — назначение (С — стеновой, НС — несуще-стеновой, Н — несущий), число — высота гофра в миллиметрах. Чем выше волна, тем меньше полезная ширина и тем больше листов в ряду, зато шаг обрешётки можно увеличить. Калькулятор берёт размеры из таблицы ниже.
| Покрытие | Полная ширина, м | Полезная ширина, м | Нахлёст по длине, м | Длины листов, м | Масса 1 м², кг | Минимальный уклон, ° |
|---|---|---|---|---|---|---|
| Профнастил С8 (сталь 0,5 мм) | 1,2 | 1,15 | 0,2 | 2; 2,5; 3; 6 | 4,2 | 12 |
| Профнастил С20 (сталь 0,5 мм) | 1,15 | 1,1 | 0,2 | 2; 2,5; 3; 6 | 4,5 | 12 |
| Профнастил С21 (сталь 0,5 мм) | 1,05 | 1 | 0,2 | 2; 2,5; 3; 6 | 5 | 12 |
| Профнастил НС35 (сталь 0,6 мм) | 1,06 | 1 | 0,2 | 2; 2,5; 3; 6 | 6 | 12 |
| Профнастил Н60 (сталь 0,7 мм) | 0,902 | 0,845 | 0,2 | 2; 3; 6 | 8,5 | 12 |
Полезная ширина учитывает боковой нахлёст в одну волну; нахлёст по длине дан для уклона от 15°, при меньшем уклоне его увеличивают. Источник: ГОСТ 24045-2016 (профнастил), ГОСТ Р 58153-2018 (металлочерепица), ГОСТ 30340-2012 (шифер), ГОСТ 32806-2014 (битумная черепица), СП 17.13330.2017 (минимальные уклоны); размеры листов — типовые по каталогам производителей
Листов в ряду для типовых ширин ската видно по таблице: скат 11 м закрывают 11 листов С21, но 14 листов Н60, потому что полезная ширина несущего профиля меньше на 15,5 см. Так же считает и калькулятор профлиста на крышу — округляя частное вверх, а не в ближайшую сторону.
| Ширина ската, м | С8 (1,15 м) | С20 (1,1 м) | С21 (1,0 м) | НС35 (1,0 м) | Н60 (0,845 м) |
|---|---|---|---|---|---|
| 6 | 6 | 6 | 6 | 6 | 8 |
| 7 | 7 | 7 | 7 | 7 | 9 |
| 8 | 7 | 8 | 8 | 8 | 10 |
| 9 | 8 | 9 | 9 | 9 | 11 |
| 10 | 9 | 10 | 10 | 10 | 12 |
| 11 | 10 | 10 | 11 | 11 | 14 |
| 12 | 11 | 11 | 12 | 12 | 15 |
| 13 | 12 | 12 | 13 | 13 | 16 |
| 14 | 13 | 13 | 14 | 14 | 17 |
| 15 | 14 | 14 | 15 | 15 | 18 |
| 16 | 14 | 15 | 16 | 16 | 19 |
Листов в ряду = ширина ската / полезная ширина листа с округлением вверх; последний лист подрезают по ширине или распределяют остаток по боковым нахлёстам. Число рядов по длине ската и итог по всем скатам даёт калькулятор. Источник: ГОСТ 24045-2016 (профнастил), ГОСТ Р 58153-2018 (металлочерепица), ГОСТ 30340-2012 (шифер), ГОСТ 32806-2014 (битумная черепица), СП 17.13330.2017 (минимальные уклоны); размеры листов — типовые по каталогам производителей
Нахлёст профнастила на крыше по длине зависит от уклона: чем положе скат, тем медленнее уходит вода и тем больше перекрытие. Калькулятор считает ряды с нахлёстом 0,2 м — значением для уклона от 15°; на пологих скатах 12–15° нахлёст увеличивают до 250–300 мм и герметизируют, что при нескольких рядах может добавить ряд. Минимальный уклон для профнастила — 12° по СП 17.13330.2017; переводит градусы в проценты и проверяет допустимый угол наклона крыши для профнастила отдельный калькулятор.
| Уклон кровли | Нахлёст по длине, мм | Герметизация стыков | Примечание |
|---|---|---|---|
| 12–15° | 250–300 | обязательна: продольные и поперечные стыки | уклон менее 12° для профнастила не допускается; обрешётка сплошная или с шагом до 300 мм |
| 15–30° | 200 | рекомендуется для поперечных стыков | значение, с которым считает калькулятор; шаг обрешётки под С21 — 300–500 мм |
| более 30° | 150–200 | не требуется | боковой нахлёст — одна волна; при сильных ветрах листы крепят в каждую волну по карнизу и коньку |
Боковой нахлёст — одна волна на любом уклоне (уже учтён в полезной ширине листа). Калькулятор считает ряды с нахлёстом по длине из таблицы размеров листов. Источник: Нахлёст по уклону и герметизация — инструкции по монтажу производителей профнастила (Металл Профиль, Grand Line): практика монтажа, не норма; минимальный уклон кровли из профнастила 12° — СП 17.13330.2017; размеры профиля — ГОСТ 24045-2016
Металлочерепица считается по той же схеме, но с полезной шириной 1,1 м, нахлёстом 0,15 м и кратностью листа шагу волны 0,35 м, поэтому для неё сделан отдельный расчёт металлочерепицы на крышу.
Что учесть при расчёте
- Лист в размер ската. Производители режут профнастил длиной от 0,5 до 12 м с шагом 5–10 см, поэтому для скатов до 6 м лист заказывают в размер: один ряд, отход 5–10 %, нет поперечных стыков. Лист на 10 см короче ската удваивает число листов — калькулятор предупреждает об отходе больше 30 %.
- Доставка длинных листов. Листы до 6 м везёт обычная бортовая машина; 6–8 м — только с открытым бортом; длиннее 8 м — длинномер, и монтировать такой лист вручную вдвоём уже нельзя. Для ската 9–12 м часто выгоднее два ряда по 4,5–6 м с нахлёстом.
- Марка под уклон и обрешётку. С8 и С20 с волной до 20 мм ставят на уклон от 12° только по сплошной или частой обрешётке с шагом до 300 мм; С21 — на обрешётку 300–500 мм; НС35 и Н60 держат шаг 500–1 000 мм и снег в северных районах. Масса покрытия 4–9 кг/м² вместе со снегом входит в нагрузку, по которой ведут расчёт стропильной системы.
- Сложная крыша. Формула считает прямоугольные скаты; на вальмах и ендовах листы режут по диагонали, и отход вырастает до 15–25 %. Треугольный скат считают как прямоугольник по наибольшим размерам, а планки ендовы — по длине внутреннего угла: нижняя ендова 2 м с нахлёстом 0,3 м, верхняя — с нахлёстом 0,1 м.
- Доборные элементы. Планка конька, карнизная (капельник) и торцевая (ветровая) идут длиной 2 м с нахлёстом 100 мм; под конёк добавляют уплотнитель — 2 пог. м на 1 м конька, а на примыкания к стене и трубе — планки примыкания по периметру.
- Крепёж. 8 саморезов 4,8 × 35 мм на 1 м² — верхняя граница нормы производителей, она покрывает крепление по карнизу и коньку в каждую волну. Ветровой район добавляет крепёж на торцах и карнизах; для планок нужны саморезы 4,8 × 50 мм — около 3 штук на погонный метр.
- Запас. 5 % для простой двускатной крыши, 10 % при ендовах, трубах и мансардных окнах; запас распространяется на листы, планки и саморезы, а площадь скатов и отход показываются без него.
- Забор из того же профнастила считается иначе — по высоте и длине пролётов, с вертикальными листами С8 или С20 без нахлёста по длине; для него есть отдельный расчёт забора из профнастила.
