Как рассчитать металлочерепицу на крышу вручную

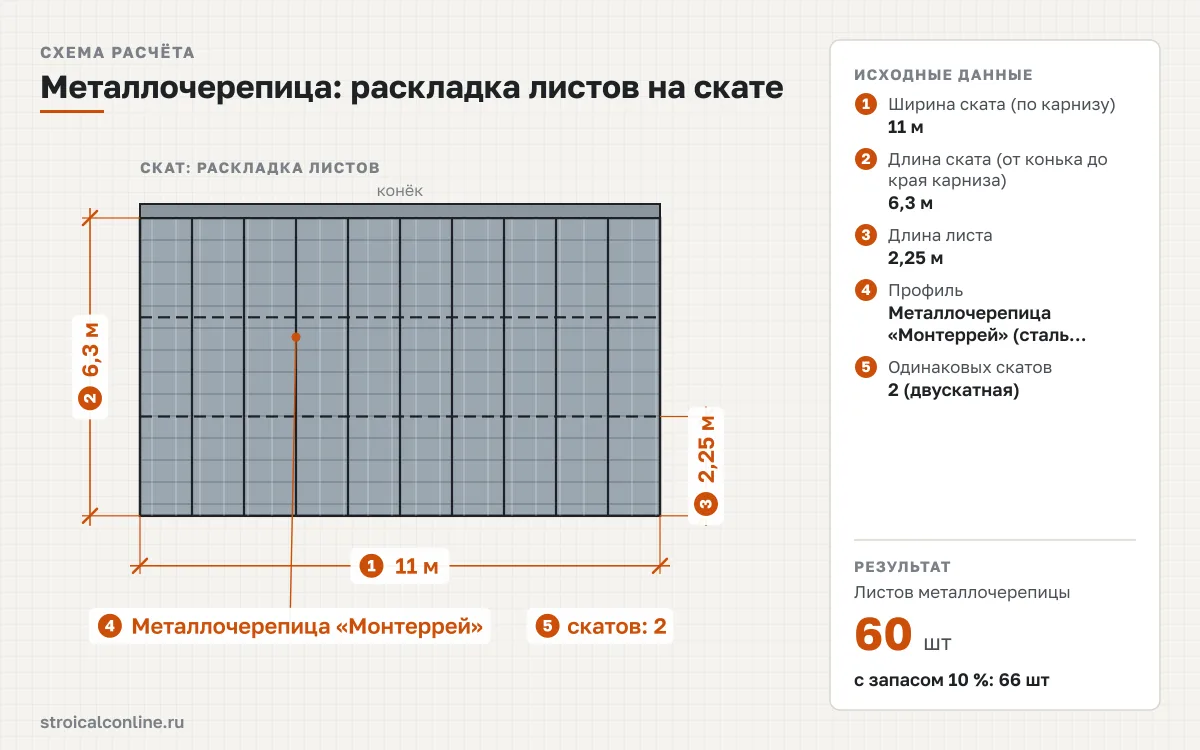

Число листов металлочерепицы считают по двум размерам ската: ширину по карнизу делят на полезную ширину листа 1,1 м, длину от конька до карниза за вычетом одного нахлёста 0,15 м — на длину листа за вычетом того же нахлёста, оба результата округляют вверх и перемножают. Полезная ширина — это ширина листа минус боковой нахлёст в одну волну; нахлёст по длине — одна ступенька профиля, на которую верхний лист заходит на нижний. Для двух скатов 6,3 × 11 м листами 2,25 м получается 10 листов в ряду, 3 ряда и 2 × 10 × 3 = 60 листов.
Число листов металлочерепицы (полезная ширина 1,1 м, нахлёст по длине 0,15 м)
N = k × ⌈L / bп⌉ × ⌈(l − n) / (Lл − n)⌉, где k — число скатов, L — ширина ската по карнизу, bп — полезная ширина листа, l — длина ската со свесом, n — нахлёст по длине, Lл — длина листа
Порядок расчёта:
- Измерьте скат. Длина — от конька до края карнизного свеса по стропилу, ширина — по карнизу с обоими фронтонными свесами. Если крыша ещё не построена, размеры скатов по ширине дома и углу наклона даёт расчёт площади двускатной крыши; для навеса, гаража или бани с одним скатом — расчёт односкатной крыши.
- Разделите ширину ската на полезную ширину листа и округлите вверх — это листов в ряду. Дробную часть не выбрасывают: последний лист в ряду режут по ширине или выпускают за торец на ширину волны.
- Посчитайте ряды: из длины ската вычтите нахлёст, разделите на длину листа без нахлёста и округлите вверх. Один ряд без подрезки получается, когда длина листа равна длине ската, — так заказывают скаты до 6 м.
- Перемножьте листы в ряду, ряды и число скатов. Площадь к заказу считают по полной ширине листа 1,18 м, потому что по ней выставляют цену; разница между площадью листов и площадью скатов — отход.
- Доборные элементы считают по длинам линий крыши: конёк у двускатной крыши равен ширине ската, карниз — ширина ската на число скатов, торцы — две длины ската на каждый скат. Планки длиной 2 м с нахлёстом 0,1 м покрывают 1,9 м, результат округляют вверх. Саморезов — 8 шт на 1 м² площади скатов.

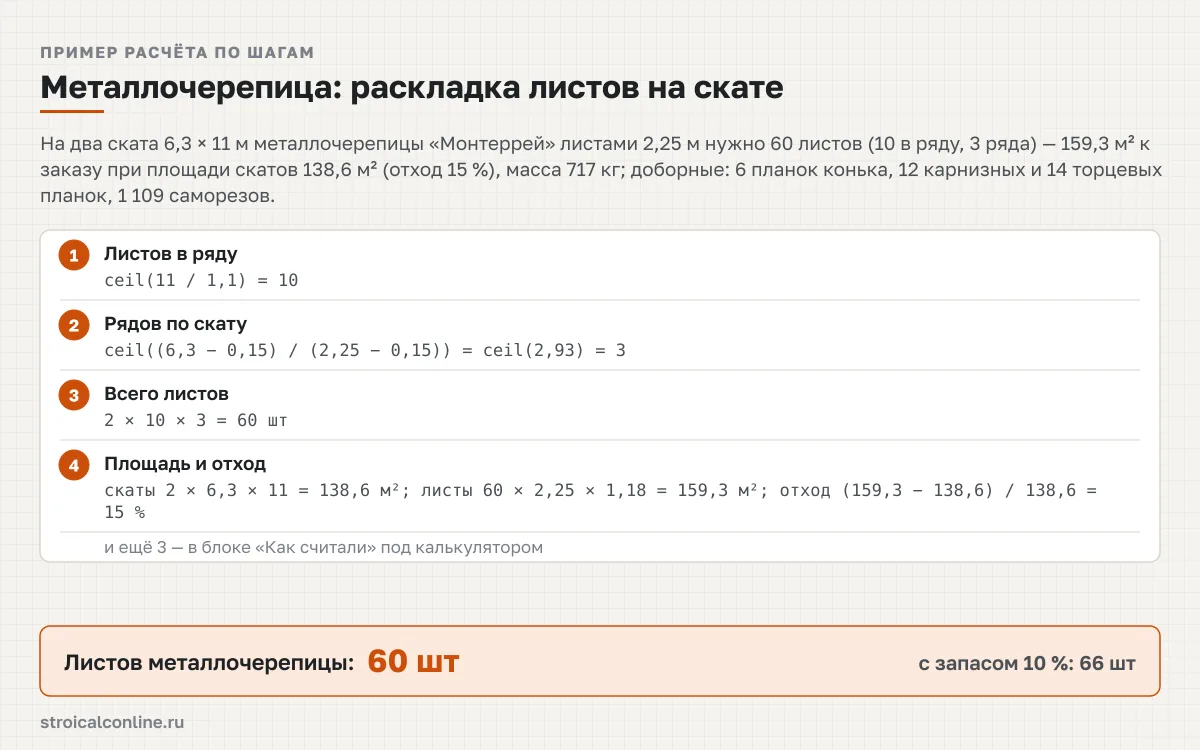

Пример: два ската 6,3 × 11 м, профиль «Монтеррей», лист 2,25 м. Листов в ряду 11 / 1,1 = 10; рядов (6,3 − 0,15) / (2,25 − 0,15) = 2,93 → 3; всего 2 × 10 × 3 = 60 листов. Площадь скатов 2 × 6,3 × 11 = 138,6 м², площадь листов 60 × 2,25 × 1,18 = 159,3 м², отход (159,3 − 138,6) / 138,6 = 15 %, масса покрытия 159,3 × 4,5 = 717 кг. Доборные: конёк 11 / 1,9 → 6 планок, карниз 22 / 1,9 → 12, торцы 25,2 / 1,9 → 14; саморезов 138,6 × 8 = 1 109 шт. С запасом 10 % к заказу идут 66 листов, 7 планок конька, 14 карнизных и 16 торцевых планок и 1 220 саморезов.
Размеры листов металлочерепицы, раскладка по скату и доборные элементы
Полезную ширину, нахлёст, стандартные длины и массу 1 м² калькулятор берёт из таблицы ниже. Профили «Монтеррей» и «Супермонтеррей» отличаются высотой ступеньки, а не размерами листа; у «Каскада» полезная ширина меньше, поэтому на тот же скат нужно больше листов в ряду, зато прямоугольная волна даёт меньше отхода при подрезке.
| Покрытие | Полная ширина, м | Полезная ширина, м | Нахлёст по длине, м | Длины листов, м | Масса 1 м², кг | Минимальный уклон, ° |
|---|---|---|---|---|---|---|
| Металлочерепица «Монтеррей» (сталь 0,5 мм) | 1,18 | 1,1 | 0,15 | 0,5; 1,18; 2,25; 3,65; 4,5; 6 | 4,5 | 12 |
| Металлочерепица «Супермонтеррей» (сталь 0,5 мм) | 1,18 | 1,1 | 0,15 | 0,5; 1,18; 2,25; 3,65; 4,5; 6 | 4,5 | 12 |
| Металлочерепица «Каскад» (сталь 0,5 мм) | 1,115 | 1,05 | 0,15 | 0,5; 1,18; 2,25; 3,65; 4,5; 6 | 4,7 | 12 |
Полезная ширина учитывает боковой нахлёст в одну волну; нахлёст по длине дан для уклона от 15°, при меньшем уклоне его увеличивают. Источник: ГОСТ 24045-2016 (профнастил), ГОСТ Р 58153-2018 (металлочерепица), ГОСТ 30340-2012 (шифер), ГОСТ 32806-2014 (битумная черепица), СП 17.13330.2017 (минимальные уклоны); размеры листов — типовые по каталогам производителей
Число рядов зависит от длины ската и длины листа, а отход по длине — от того, насколько длина ската кратна длине листа. В таблице для каждой стандартной длины даны оба значения; строки — длина ската со свесом. Чем длиннее лист, тем меньше поперечных стыков, но тем чаще последний ряд приходится резать почти пополам, поэтому под скаты длиннее 6 м обычно берут два ряда разной длины, а не один длинномер.
| Длина ската со свесом, м | Лист 1,18 м | Лист 2,25 м | Лист 3,65 м | Лист 4,5 м | Лист 6 м |
|---|---|---|---|---|---|
| 3 | 3 (18 %) | 2 (50 %) | 1 (22 %) | 1 (50 %) | 1 (100 %) |
| 3,5 | 4 (35 %) | 2 (29 %) | 1 (4 %) | 1 (29 %) | 1 (71 %) |
| 4 | 4 (18 %) | 2 (13 %) | 2 (83 %) | 1 (13 %) | 1 (50 %) |
| 4,5 | 5 (31 %) | 3 (50 %) | 2 (62 %) | 1 (0 %) | 1 (33 %) |
| 5 | 5 (18 %) | 3 (35 %) | 2 (46 %) | 2 (80 %) | 1 (20 %) |
| 5,5 | 6 (29 %) | 3 (23 %) | 2 (33 %) | 2 (64 %) | 1 (9 %) |
| 6 | 6 (18 %) | 3 (13 %) | 2 (22 %) | 2 (50 %) | 1 (0 %) |
| 6,5 | 7 (27 %) | 4 (38 %) | 2 (12 %) | 2 (38 %) | 2 (85 %) |
| 7 | 7 (18 %) | 4 (29 %) | 2 (4 %) | 2 (29 %) | 2 (71 %) |
| 7,5 | 8 (26 %) | 4 (20 %) | 3 (46 %) | 2 (20 %) | 2 (60 %) |
| 8 | 8 (18 %) | 4 (13 %) | 3 (37 %) | 2 (13 %) | 2 (50 %) |
| 8,5 | 9 (25 %) | 4 (6 %) | 3 (29 %) | 2 (6 %) | 2 (41 %) |
| 9 | 9 (18 %) | 5 (25 %) | 3 (22 %) | 3 (50 %) | 2 (33 %) |
В ячейке — число рядов и в скобках отход по длине: (рядов × длина листа − длина ската) / длина ската. Рядов = ceil((длина ската − 0,15) / (длина листа − 0,15)). Отход по ширине ската считается отдельно — по полезной ширине 1,1 м. Источник: ГОСТ 24045-2016 (профнастил), ГОСТ Р 58153-2018 (металлочерепица), ГОСТ 30340-2012 (шифер), ГОСТ 32806-2014 (битумная черепица), СП 17.13330.2017 (минимальные уклоны); размеры листов — типовые по каталогам производителей
Доборные элементы считают по длинам линий крыши, а не по площади. Планки конька, карнизные и торцевые входят в результат калькулятора; ендовы, планки примыкания к стенам и трубам добавляют вручную по той же схеме — длина линии, делённая на полезную длину планки. Уплотнитель конька и саморезы для планок берут по нормам из таблицы.
| Элемент | Длина, м | Нахлёст, м | Полезная длина, м | Норма расхода | Примечание |
|---|---|---|---|---|---|
| Планка конька плоская или полукруглая | 2 | 0,1 | 1,9 | длина конька / 1,9 м, вверх до целого | Под планку — уплотнитель или аэроэлемент конька |
| Планка карнизная | 2 | 0,1 | 1,9 | длина карниза / 1,9 м, вверх до целого | Ставится до укладки листов, гидроизоляция выводится поверх планки |
| Планка торцевая (ветровая) | 2 | 0,1 | 1,9 | длина торцов / 1,9 м, вверх до целого | По два торца на каждый скат; закрывает крайнюю волну |
| Ендова нижняя | 2 | 0,3 | 1,7 | длина ендовы / 1,7 м, вверх до целого | Укладывается до листов; нахлёст больше из-за потока воды |
| Ендова верхняя (декоративная) | 2 | 0,1 | 1,9 | длина ендовы / 1,9 м, вверх до целого | Закрывает срезы листов над нижней ендовой |
| Планка примыкания к стене и трубе | 2 | 0,1 | 1,9 | периметр примыкания / 1,9 м, вверх до целого | Верхняя и нижняя, с герметиком по штробе |
| Уплотнитель конька универсальный | — | — | — | 2 пог. м на 1 м конька | По обе стороны конька, между планкой и волнами листа |
| Саморез кровельный 4,8×35 мм с шайбой ЭПДМ | — | — | — | 8 шт на 1 м² ската | В нижнюю часть волны под ступенькой; по карнизу и коньку — в каждую волну |
| Саморез 4,8×50 (70) мм для доборных планок | — | — | — | 3–4 шт на 1 пог. м планки | В верх волны, шаг 300–400 мм |
Число планок = длина элемента крыши, делённая на полезную длину планки, с округлением вверх. К результату добавляют запас 5–10 % на подрезку в углах. Источник: Каталоги и инструкции по монтажу производителей металлочерепицы (Металл Профиль, Grand Line): длины доборных элементов, нахлёсты и нормы расхода — практика монтажа, не норма
Под металлочерепицу обрешётку делают с шагом, равным шагу волны профиля, чтобы саморез попадал в доску под каждой ступенькой; количество досок и сечение стропил под заданный снеговой район по городам считает калькулятор двускатной крыши, а шаг стропил под металлочерепицу подбирают по пролёту и нагрузке отдельно.
Что учесть при расчёте
- Уклон. По СП 17.13330.2017 металлочерепицу укладывают на скаты с уклоном не менее 12°; при 12–14° стыки по длине герметизируют, а обрешётку сгущают. Проходит ли угол наклона крыши для металлочерепицы, проверяют до заказа листов — при малом уклоне выгоднее сменить покрытие, чем бороться с протечками.
- Длина листа под скат. Лист длиной в скат исключает поперечные стыки, но листы длиннее 4,5 м тяжело поднимать вдвоём и легко заломить о край обрешётки. Калькулятор предупреждает, когда отход превышает 30 %: тогда стоит подобрать длину так, чтобы два ряда закрывали скат без подрезки.
- Порядок укладки. Листы монтируют от торца, противоположного направлению ветра, с учётом капиллярной канавки на крайней волне; подрезанный по ширине лист ставят последним в ряду, у фронтона. Если резать с обоих торцов, обрезки не пригодятся.
- Сложная крыша. На вальмах, ендовах и у труб листы режут по диагонали, и обрезки редко подходят на другой скат — запас увеличивают до 15–20 %. Резать нужно ножницами или пилой с мелким зубом: болгарка выжигает полимерное покрытие, и кромка ржавеет.
- Альтернатива по цене. На хозпостройках и односкатных крышах с малым уклоном металлочерепицу часто заменяют профнастилом: у него другая полезная ширина и нахлёст, поэтому листы считают отдельно — расчёт профнастила на крышу работает по той же схеме.
- Одна партия. Полимерное покрытие одного цвета из разных партий отличается оттенком, поэтому листы, доборные планки и запас заказывают вместе, а не докупают через месяц.
- Крепёж. Кровельные саморезы ставят в нижнюю часть волны под ступенькой, по карнизу и коньку — в каждую волну; обычные саморезы без шайбы ЭПДМ протекают через год-два. Саморезы для планок берут длиннее и считают по погонным метрам планок, они в норму 8 шт/м² не входят.
- Масса. Масса покрытия в результате нужна для доставки и подъёма: пачка листов 6 м требует четырёх человек или крана. Для сбора нагрузок на стропила к массе покрытия добавляют обрешётку, плёнки и утеплитель.
Нормативные документы
- ГОСТ Р 58153-2018 «Листы металлические профилированные кровельные (металлочерепица). Технические условия»
- СП 17.13330.2017 «Кровли»: минимальный уклон кровли из металлочерепицы
- ГОСТ 34180-2017 «Прокат стальной тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием»
- СП 20.13330.2016 «Нагрузки и воздействия»: снеговые районы для подбора обрешётки и стропил
