Как рассчитать секции радиатора отопления вручную
Число секций радиатора равно требуемой тепловой мощности комнаты, делённой на мощность одной секции, с округлением вверх. Мощность комнаты считают по укрупнённой норме 100 Вт на 1 м² площади с поправками на окна, наружные стены, климат города и высоту потолка. Секция радиатора — отдельный элемент сборного отопительного прибора, для которого производитель указывает паспортный тепловой поток при температурном напоре ΔT 70 °C. Для типовой комнаты 18 м² в Москве с одним окном и одной наружной стеной нужно 18 × 100 = 1 800 Вт, то есть 10 секций биметаллического радиатора по 180 Вт.
Тепловая мощность комнаты (укрупнённая методика)
Q = S × 100 Вт × k1 × k2 × k3, где S — площадь комнаты, м²; k1 — окна (остекление × число окон); k2 — наружные стены (число стен × теплозащита); k3 — регион × высота потолка
Число секций
N = Q / (q × k_режима), округлить вверх; q — паспортная мощность секции при ΔT 70 °C, k_режима — доля мощности в рабочем режиме системы
Порядок расчёта:
- Измерьте площадь пола: длину на ширину для прямоугольной комнаты, для комнаты с нишами и эркером — сумму прямоугольников. Умножьте площадь на 100 Вт/м² — это базовая мощность, калиброванная для средней полосы и комнаты с одной наружной стеной.
- Учтите окна. Старые деревянные рамы с двойным остеклением увеличивают потери на 27 %, энергосберегающий стеклопакет снижает их на 15 %; каждое окно сверх первого добавляет 10 %.
- Учтите наружные стены. Угловая комната с двумя наружными стенами требует на 20 % больше тепла, комната с тремя — на 30 %; стены без утепления добавляют ещё 27 %, утеплённые по норме — экономят 15 %.
- Учтите регион и высоту потолка. Норма 100 Вт/м² соответствует расчётной температуре −25 °C и 20 °C в комнате, то есть разности 45 °C. Для другого города разность температур делят на 45: Краснодар при −19 °C даёт 0,87, Новосибирск при −37 °C — 1,27, Якутск при −52 °C — 1,60. Потолок 3 м добавляет 5 %, 3,5 м — 10 %, 4 м — 15 %.
- Определите мощность секции в рабочем режиме. Паспортные 170 Вт для алюминия, 140 Вт для чугуна и 180 Вт для биметалла — это тепловой поток при температурном напоре 70 °C, разности средней температуры воды в приборе и воздуха в комнате. Котёл частного дома обычно работает в режиме 75/65 °C с напором 50 °C, и секция отдаёт лишь 65 % паспортной мощности.
- Разделите мощность комнаты на мощность секции и округлите вверх. Если получилось больше 12 секций, поставьте два радиатора — под каждым окном.

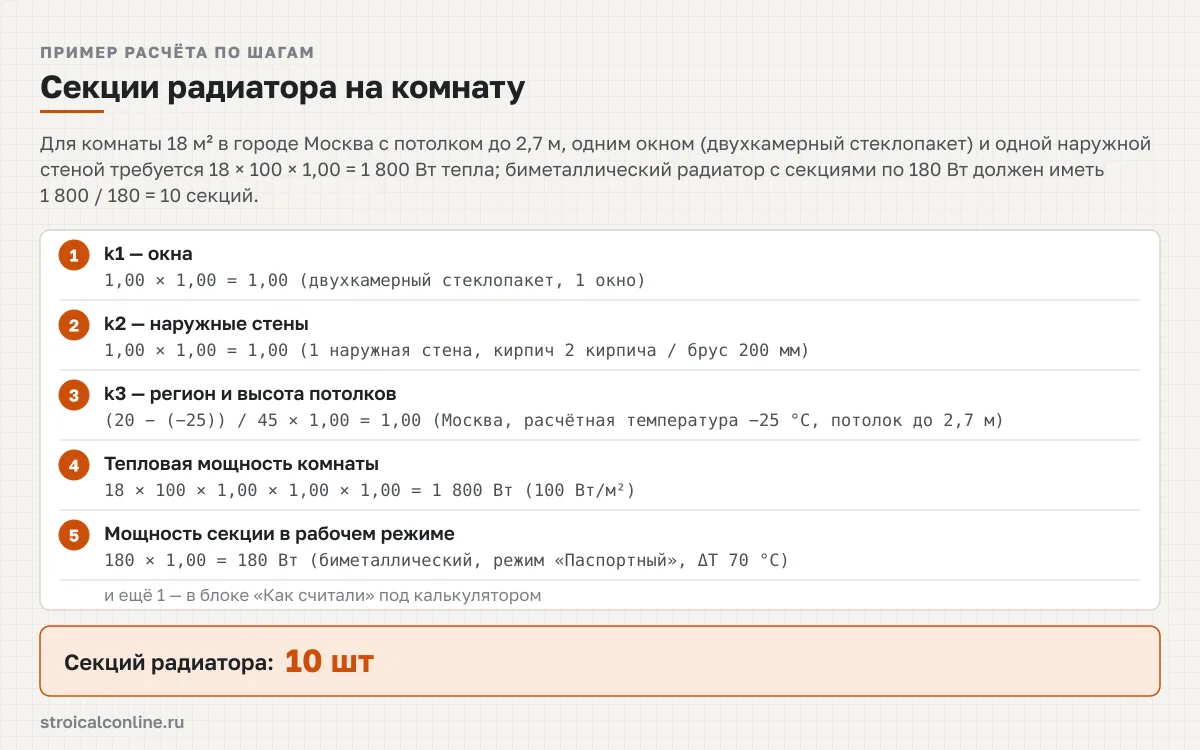

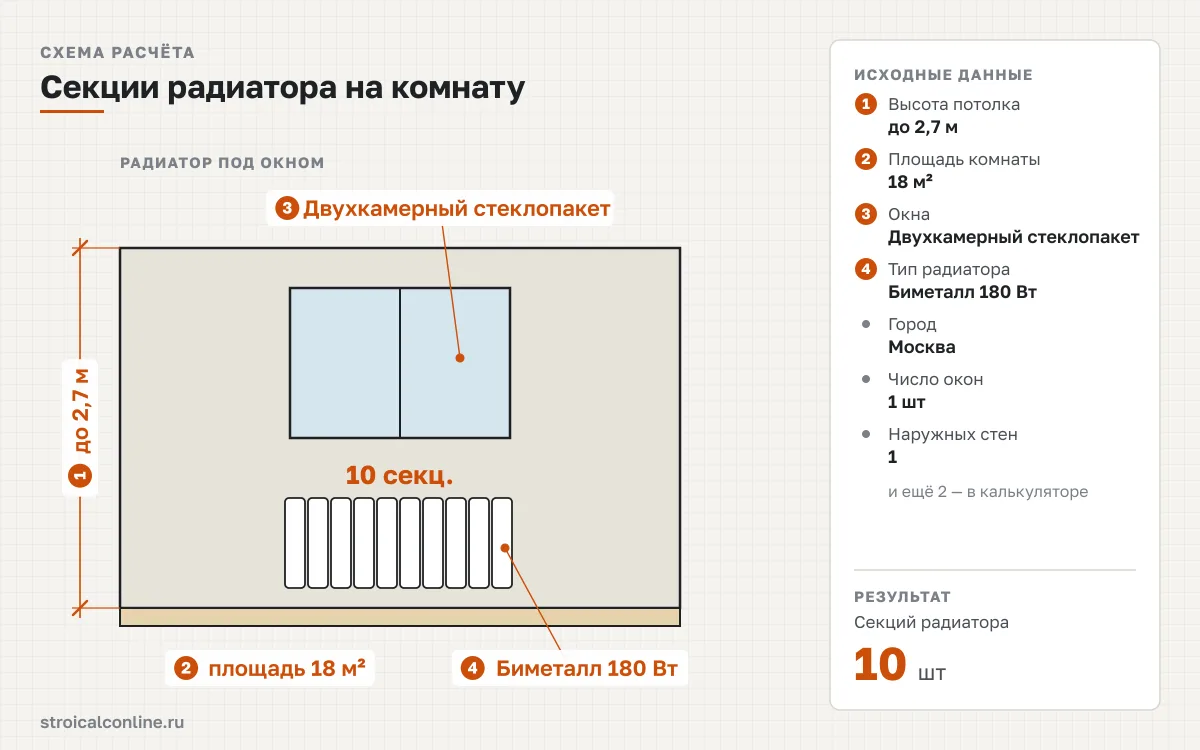

Пример: для комнаты 18 м² в Москве с потолком до 2,7 м, одним окном (двухкамерный стеклопакет) и одной наружной стеной требуется 18 × 100 × 1,00 = 1 800 Вт тепла; биметаллический радиатор с секциями по 180 Вт должен иметь 1 800 / 180 = 10 секций. Второй пример — угловая комната 20 м² в Новосибирске с двумя окнами и обычными стенами: k1 = 1,0 × 1,1 = 1,1; k2 = 1,2 × 1,0 = 1,2; k3 = (20 − (−37)) / 45 = 57 / 45 ≈ 1,27; Q = 20 × 100 × 1,1 × 1,2 × 57 / 45 = 3 344 Вт; при паспортном режиме это 3 344 / 180 = 18,6 → 19 секций биметалла, а при подаче 75/65 °C секция отдаёт 117 Вт и нужно 29 секций — два радиатора по 14–15 секций под каждым окном. Если стены комнаты холодные, дешевле сначала утеплить их: калькулятор толщины утеплителя подберёт слой по СП 50.13330, и коэффициент теплозащиты станет 0,85 вместо 1,27.
Таблицы для расчёта радиаторов отопления: секции по площади, мощность секции и коэффициенты
Первая таблица отвечает на вопрос «сколько секций радиатора на комнату» для типовых площадей от 10 до 30 м² в Москве при одной наружной стене, одном окне со стеклопакетом и потолке до 2,7 м. Секции округлены вверх, как это делает калькулятор; для других условий умножьте мощность на коэффициенты из третьей таблицы.
| Площадь комнаты, м² | Тепловая мощность, Вт | Алюминиевый 170 Вт, секций | Чугунный 140 Вт, секций | Биметаллический 180 Вт, секций |
|---|---|---|---|---|
| 10 | 1 000 | 6 | 8 | 6 |
| 12 | 1 200 | 8 | 9 | 7 |
| 15 | 1 500 | 9 | 11 | 9 |
| 18 | 1 800 | 11 | 13 | 10 |
| 20 | 2 000 | 12 | 15 | 12 |
| 25 | 2 500 | 15 | 18 | 14 |
| 30 | 3 000 | 18 | 22 | 17 |
Секции округлены вверх; для угловой комнаты, старых окон или высоких потолков умножьте мощность на коэффициенты из таблицы выше. Источник: укрупнённая методика Q = S × 100 Вт × k (инженерная практика, норматива нет); СП 131.13330.2020 «Строительная климатология», табл. 3.1 (РФ); СНБ 2.04.02-2000 (РБ); СП РК 2.04-01-2017 (РК); ДСТУ-Н Б В.1.1-27:2010 (Украина); СП 50.13330.2012, формула 5.2
Мощность секции в паспорте указана для напора 70 °C по ГОСТ 31311, а реальные системы работают с меньшим напором. Пересчёт на режим выполняется по степенной зависимости (ΔT/70) в степени 1,3, характерной для секционных приборов: чем ниже температура подачи, тем сильнее падает отдача. В паспортах старых чугунных радиаторов мощность иногда указана в ккал/ч; ккал в кВт переводят из расчёта 860 ккал/ч на 1 кВт.
| Радиатор | Паспортный (ΔT 70 °C), Вт | 90/70 °C (ΔT 60 °C), Вт | 75/65 °C (ΔT 50 °C), Вт | 55/45 °C, низкотемпературный (ΔT 30 °C), Вт |
|---|---|---|---|---|
| Алюминиевый | 170 | 139 | 111 | 56 |
| Чугунный | 140 | 115 | 91 | 46 |
| Биметаллический | 180 | 148 | 117 | 59 |
Режим 90/70 °C — подача/обратка при 20 °C в комнате; напор ΔT — разность средней температуры воды и воздуха. Источник: мощность секции — типовые паспортные значения производителей; ГОСТ 31311-2005, п. 5.1.1 (номинальный тепловой поток при ΔT 70 °C); пересчёт на режим — (ΔT/70)^1,3, инженерная практика
Поправочные коэффициенты укрупнённой методики нормативом не закреплены — это инженерная практика подбора приборов; точный результат для конкретной комнаты даёт только расчёт теплопотерь по СП 50.13330. Региональный коэффициент в таблицу не входит: он вычисляется по расчётной температуре города из СП 131.13330 как доля разности температур относительно Москвы.
| Фактор | Вариант | Коэффициент |
|---|---|---|
| Окна | Старые деревянные рамы, двойное остекление | 1,27 |
| Окна | Двухкамерный стеклопакет | 1 |
| Окна | Энергосберегающий стеклопакет | 0,85 |
| Число окон | 1 окно | 1 |
| Число окон | 2 окна | 1,1 |
| Число окон | 3 окна | 1,2 |
| Наружные стены | 1 стена | 1 |
| Наружные стены | 2 стены (угловая комната) | 1,2 |
| Наружные стены | 3 стены | 1,3 |
| Теплозащита стен | Утеплённые | 0,85 |
| Теплозащита стен | Кирпич 2 кирпича / брус 200 мм | 1 |
| Теплозащита стен | Тонкие, без утепления | 1,27 |
| Высота потолка | до 2,7 м | 1 |
| Высота потолка | 3,0 м | 1,05 |
| Высота потолка | 3,5 м | 1,1 |
| Высота потолка | 4,0 м | 1,15 |
| Высота потолка | 4,5 м | 1,2 |
Источник: укрупнённая методика подбора отопительных приборов (инженерная практика, норматива нет); региональный коэффициент считается по СП 131.13330.2020 отдельно
Когда все коэффициенты равны единице, результат совпадает с правилом «100 Вт на квадратный метр». Для нестандартных помещений — мансарды, комнаты с панорамным остеклением, дома с тонкими стенами — укрупнённая норма ошибается на 30–50 %, поэтому точнее делать расчёт теплопотерь дома по составляющим и делить полученные ватты между комнатами пропорционально их потерям.
Что учесть при расчёте
- Температурный режим важнее типа радиатора. Разница между алюминием и биметаллом — 10 Вт на секцию, а переход с паспортного напора на 75/65 °C уменьшает мощность секции на 35 %. Уточните режим котла или теплосети до покупки прибора.
- Мощность по паспорту. У разных производителей секция биметалла отдаёт от 130 до 205 Вт в зависимости от межосевого расстояния 350 или 500 мм и глубины. Выберите «По паспорту» и введите значение из документации — калькулятор пересчитает его на режим системы.
- Способ подключения. Диагональное подключение даёт паспортную мощность, боковое у радиаторов длиннее 10 секций теряет 5–10 %, нижнее — 10–15 %. Учтите это запасом в одну-две секции или выбором подключения.
- Ниша, экран и подоконник. Радиатор в глубокой нише или за декоративным экраном отдаёт на 10–20 % меньше; широкий подоконник, нависающий над прибором, отбирает ещё 5–10 %. Расстояние до пола — не менее 100 мм, до подоконника — не менее 50 мм.
- Расположение под окном. Радиатор ставят под каждым окном шириной не менее 50–75 % ширины проёма: восходящий поток тёплого воздуха отсекает холод от стекла и убирает конденсат. Поэтому при двух окнах два прибора лучше одного длинного.
- Общая мощность дома. Сумма мощностей всех радиаторов — это нагрузка на источник тепла: расчёт мощности котла по площади должен давать не меньше этой суммы с запасом 15–20 %, иначе прибор не выйдет на расчётную температуру.
- Тёплый пол вместо радиаторов. При низкотемпературном режиме 55/45 °C, характерном для тепловых насосов и конденсационных котлов, секция отдаёт треть паспортной мощности, и число секций становится неразумным. Для таких систем сравните результат с калькулятором тёплого пола: большая площадь нагрева при низкой температуре — его естественная область.
- Запас не нужен сверх коэффициентов. Округление вверх и поправки уже содержат резерв; добавлять ещё 20 % «на всякий случай» значит переплатить и получить перегретую комнату с закрытым термостатом большую часть сезона. Если сомневаетесь в теплозащите, выберите вариант «Тонкие, без утепления» — это и есть запас.
Нормативные документы
- ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия» (п. 5.1.1 — номинальный тепловой поток при температурном напоре 70 °C)
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»
- СП 131.13330.2020 «Строительная климатология» (табл. 3.1 — температура наиболее холодной пятидневки по городам)
- ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» (табл. 1 — 20–22 °C в жилых комнатах)
- СП 50.13330.2012 «Тепловая защита зданий» — точный расчёт теплопотерь взамен укрупнённой нормы 100 Вт/м²
