Как рассчитать электрический тёплый пол вручную
Мощность электрического тёплого пола равна площади обогрева, умноженной на удельную мощность: P = S × p. Площадь обогрева — это площадь комнаты за вычетом мебели и техники без ножек, а удельная мощность — тепловыделение на 1 м² пола: 130 Вт/м² для комфортного подогрева жилой комнаты, 150 Вт/м² для ванной, 180–200 Вт/м² для основного отопления и для балкона. Для жилой комнаты 18 м² с 4 м² мебели площадь обогрева 14 м², требуемая мощность 14 × 130 = 1 820 Вт, а ближайший стандартный мат 150 Вт/м² даёт 14 × 150 = 2 100 Вт.
Мощность электрического тёплого пола

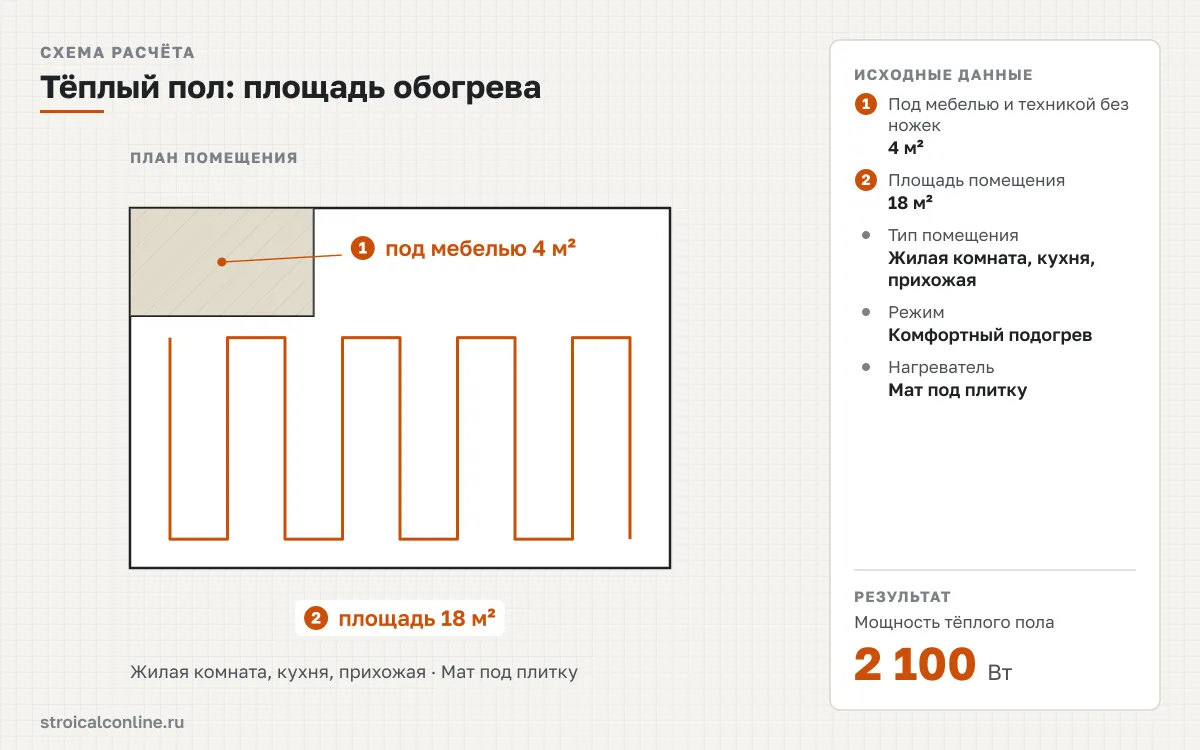

P = (S − S_мебели) × p, где S — площадь комнаты, м²; S_мебели — площадь под мебелью и техникой без ножек, м²; p — удельная мощность, Вт/м²
Расчёт мощности электрического тёплого пола
- Вычтите из площади комнаты всё, под чем нагреватель не кладут: шкафы, кухонный гарнитур, ванну, душевую кабину, холодильник и стиральную машину. Под мебелью без ножек тепло не отводится, кабель перегревается и выходит из строя, поэтому производители запрещают такую укладку.
- Выберите режим. Комфортный подогрев — пол тёплый на ощупь, отопление остаётся на радиаторах. Основное отопление — тёплый пол греет комнату один, для этого нужно 180–200 Вт/м² и обогрев не менее 70 % площади, иначе мощности не хватит на теплопотери через стены и окна. Перед выбором этого режима стоит выполнить расчёт теплопотерь дома: мощность пола должна перекрывать их с запасом.
- Умножьте площадь обогрева на удельную мощность из таблицы ниже — получится требуемая мощность системы.
- Подберите нагреватель. Нагревательный мат — кабель, закреплённый на сетке шириной 0,5 м; его выпускают с фиксированной удельной мощностью 150 или 200 Вт/м², поэтому калькулятор округляет требуемое значение вверх до стандарта и умножает на площадь. Для кабеля в стяжку удельная мощность задаётся шагом укладки, поэтому берётся требуемое значение без округления.
- Разделите мощность на напряжение 220 В — это ток нагрузки; автомат берут ближайшего номинала сверху из ряда ПУЭ. Нагрузка активная, поэтому коэффициент мощности равен единице. Сечение питающей линии по этому току даёт расчёт сечения кабеля по мощности.

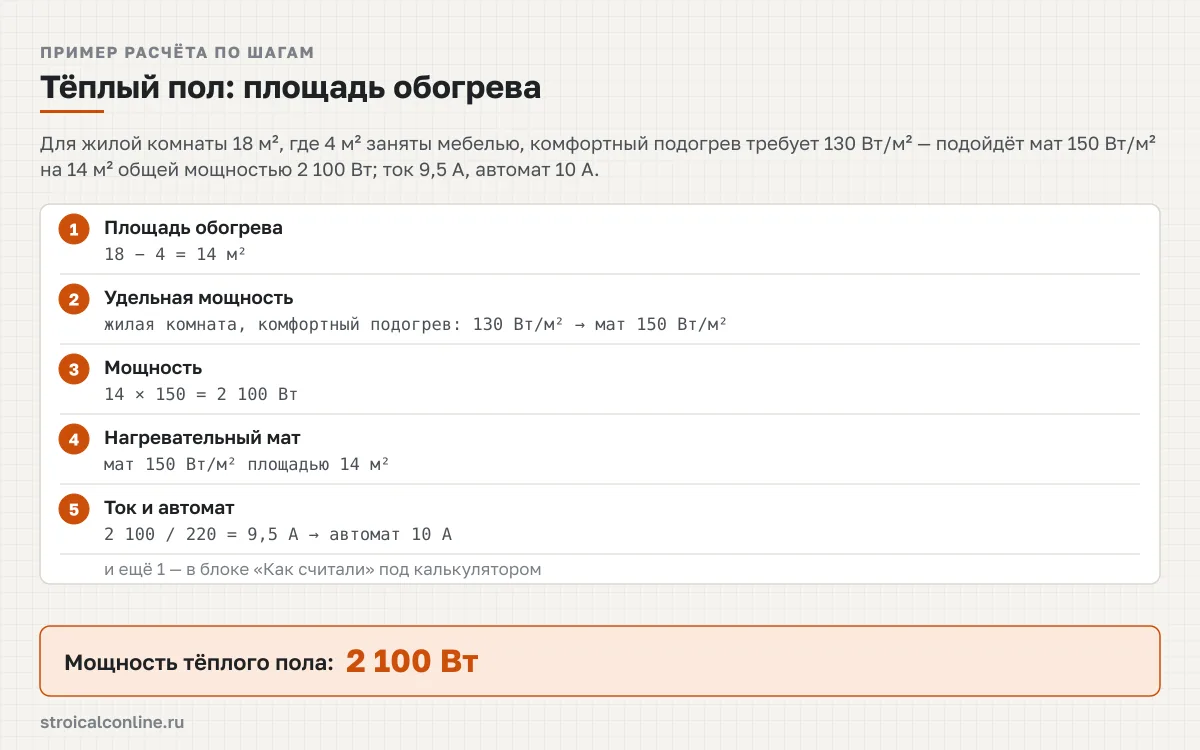

Пример: жилая комната 18 м², под мебелью 4 м², комфортный подогрев, нагреватель — мат. Площадь обогрева 18 − 4 = 14 м²; требуемая удельная мощность 130 Вт/м² округляется до мата 150 Вт/м²; мощность 14 × 150 = 2 100 Вт; ток 2 100 / 220 = 9,5 А, автомат 10 А. Итог: мат 150 Вт/м² на 14 м² общей мощностью 2 100 Вт.
Сколько метров кабеля тёплого пола нужно
Длина нагревательного кабеля равна мощности системы, делённой на линейную мощность кабеля: L = P / p_каб. Типовые кабели выделяют 17, 18 или 20 Вт на метр. Шаг укладки — расстояние между соседними нитками кабеля — вычисляется из той же мощности: шаг = 100 × p_каб / p, см. Чем выше требуемая удельная мощность, тем плотнее укладка.
Для той же комнаты 14 м² в режиме комфортного подогрева кабель считается по требуемым 130 Вт/м² без округления: мощность 14 × 130 = 1 820 Вт, длина 1 820 / 18 = 101,1 м, шаг укладки 100 × 18 / 130 = 13,8 см, ток 1 820 / 220 = 8,3 А, автомат 10 А. Кабельные секции выпускают фиксированной длины, а нагревательную часть резать нельзя, поэтому покупают ближайшую секцию из линейки и корректируют шаг: секция 110 м на тех же 14 м² ляжет с шагом 12,7 см и даст 141 Вт/м².
Расчёт тёплого пола по таблицам: мощность на 1 м², шаг кабеля и автомат
Удельные мощности ниже — усреднённые рекомендации производителей нагревательных систем; норматив СП на мощность электрического тёплого пола отсутствует, а требования сводов правил касаются температуры поверхности и электробезопасности. Для помещений с холодным полом — балкон, лоджия, первый этаж над неотапливаемым подвалом — значения выше, потому что часть тепла уходит вниз.
| Помещение | Комфортный подогрев, Вт/м² | Мат для подогрева, Вт/м² | Основное отопление, Вт/м² | Мат для отопления, Вт/м² |
|---|---|---|---|---|
| Жилая комната, кухня, прихожая | 130 | 150 | 180 | 200 |
| Ванная, санузел | 150 | 150 | 200 | 200 |
| Балкон, лоджия, пол над холодным подвалом | 180 | 200 | 200 | 200 |
Мат — ближайший стандартный из линейки 150 и 200 Вт/м², не ниже требуемой удельной мощности. Основное отопление — при обогреве не менее 70 % площади помещения. Источник: усреднённые рекомендации производителей нагревательных систем (Devi, Теплолюкс, Electrolux); норматива СП на удельную мощность электрического тёплого пола нет
Шаг укладки связывает линейную мощность кабеля с удельной мощностью пола: при 18 Вт/м и 180 Вт/м² нитки ложатся через 10 см. Слишком плотная укладка грозит перегревом кабеля — минимальный шаг производитель задаёт в инструкции к секции, как правило не меньше 5–7 см; шаг больше 20 см даёт «полосатый» пол с ощутимо холодными зонами между нитками. По последней колонке оценивают длину секции: метры на 1 м², умноженные на площадь обогрева.
| Удельная мощность, Вт/м² | Шаг кабеля 17 Вт/м, см | Шаг кабеля 18 Вт/м, см | Шаг кабеля 20 Вт/м, см | Кабеля 18 Вт/м на 1 м², м |
|---|---|---|---|---|
| 100 | 17 | 18 | 20 | 5,56 |
| 120 | 14,2 | 15 | 16,7 | 6,67 |
| 130 | 13,1 | 13,8 | 15,4 | 7,22 |
| 150 | 11,3 | 12 | 13,3 | 8,33 |
| 180 | 9,4 | 10 | 11,1 | 10 |
| 200 | 8,5 | 9 | 10 | 11,11 |
| 220 | 7,7 | 8,2 | 9,1 | 12,22 |
Шаг = 100 × линейная мощность кабеля / удельная мощность. Длина кабеля на комнату = удельная мощность × площадь обогрева / линейная мощность; секцию берут ближайшую по длине из линейки — кабель не укорачивают. Источник: расчёт по формуле шага; кабели 17, 18, 20 Вт/м — типовые линейки производителей
Мощность, ток и автомат для типовых площадей обогрева рассчитаны для двух стандартных матов при 220 В. Строки с мощностью выше 3,5 кВт выходят за предел бытового терморегулятора на 16 А — такой пол делят на две зоны. Для линии тёплого пола ставят отдельный автомат и УЗО на 30 мА; полный выбор автомата по мощности нагрузки с проверкой сечения линии вынесен в отдельный калькулятор.
| Площадь обогрева, м² | Мат 150 Вт/м²: мощность, Вт | Мат 150 Вт/м²: ток, А | Мат 200 Вт/м²: мощность, Вт | Мат 200 Вт/м²: ток, А | Автомат при 200 Вт/м², А |
|---|---|---|---|---|---|
| 2 | 300 | 1,4 | 400 | 1,8 | 6 |
| 3 | 450 | 2 | 600 | 2,7 | 6 |
| 4 | 600 | 2,7 | 800 | 3,6 | 6 |
| 5 | 750 | 3,4 | 1 000 | 4,5 | 6 |
| 6 | 900 | 4,1 | 1 200 | 5,5 | 6 |
| 8 | 1 200 | 5,5 | 1 600 | 7,3 | 10 |
| 10 | 1 500 | 6,8 | 2 000 | 9,1 | 10 |
| 12 | 1 800 | 8,2 | 2 400 | 10,9 | 16 |
| 15 | 2 250 | 10,2 | 3 000 | 13,6 | 16 |
| 20 | 3 000 | 13,6 | 4 000 | 18,2 | 20 |
Ток — для активной нагрузки при 220 В (cos φ = 1). При мощности выше 3,5 кВт пол делят на зоны с отдельными терморегуляторами или ставят контактор. Источник: расчёт при 220 В; ряд номиналов автоматов — ПУЭ, 7-е изд.; маты 150 и 200 Вт/м² — типовые линейки производителей
Что учесть при расчёте
- Мебель без ножек. Площадь под шкафами, кухней, ванной и бытовой техникой вычитают полностью; диван и кровать на ножках высотой от 10 см обогреву не мешают. Раскладку мата или кабеля рисуют на плане с отступом 5–10 см от стен и 10 см от труб отопления.
- Температура поверхности. По СП 60.13330 средняя температура пола в помещениях с постоянным пребыванием людей — не выше 26 °C, в помещениях с временным пребыванием (ванные, санузлы) — не выше 31 °C. Терморегулятор с датчиком в полу обязателен: без него даже мат 150 Вт/м² перегревает покрытие.
- Мат под плитку. Мат кладут в слой плиточного клея толщиной 8–10 мм; клей берут эластичный, для тёплых полов. Расход зависит от гребёнки и формата плитки — считается как расход плиточного клея на 1 м² с поправкой на толщину слоя, а число плитки на площадь комнаты даёт расчёт плитки на пол.
- Кабель в стяжку. Над кабелем нужна стяжка не менее 30 мм, обычно 40–50 мм; плавающую стяжку по утеплителю армируют сеткой и отделяют от стен демпферной лентой. Сколько мешков пескобетона на стяжку уйдёт при таком слое, покажет калькулятор стяжки. Включать обогрев можно только после полного набора прочности стяжки — через 28 суток.
- Утепление под полом. На балконе, в доме на грунте и над холодным подвалом под стяжку укладывают экструдированный пенополистирол или пенопласт толщиной 30–50 мм, иначе до половины мощности уходит вниз. В квартире над отапливаемым этажом достаточно теплоотражающей подложки или стяжки без утеплителя.
- Электрика. Тёплый пол подключают отдельной линией от щита через автомат и УЗО на 30 мА; терморегулятор ставят на стену вне ванной. Свыше 3,5 кВт нагрузку разделяют на зоны с отдельными терморегуляторами или ставят контактор — контакты бытового терморегулятора рассчитаны на 16 А.
- Плёночный пол. Инфракрасную плёнку 150–220 Вт/м² кладут насухо под ламинат, паркетную доску, линолеум и ковролин; под плитку и в стяжку её не применяют. Мощность, ток и автомат считаются по той же формуле, что и для кабеля.
- Запас. Мат покупают ближайшего размера из линейки, кабельную секцию — ближайшей длины; дополнительные 10 % «на всякий случай» здесь не нужны и только повышают удельную мощность сверх расчётной.
Нормативные документы
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — температура поверхности пола с подогревом
- ГОСТ Р 50571.7.753-2013 «Электроустановки низковольтные. Часть 7-753. Нагревательные кабели и встроенные системы обогрева» — УЗО, датчик температуры, укладка нагревательных кабелей
- ПУЭ, 7-е изд.: гл. 1.3 — допустимые токи проводов; гл. 7.1 — групповые сети жилых зданий и УЗО
- СП 29.13330.2011 «Полы» — толщина и армирование стяжек, в том числе в обогреваемых полах
